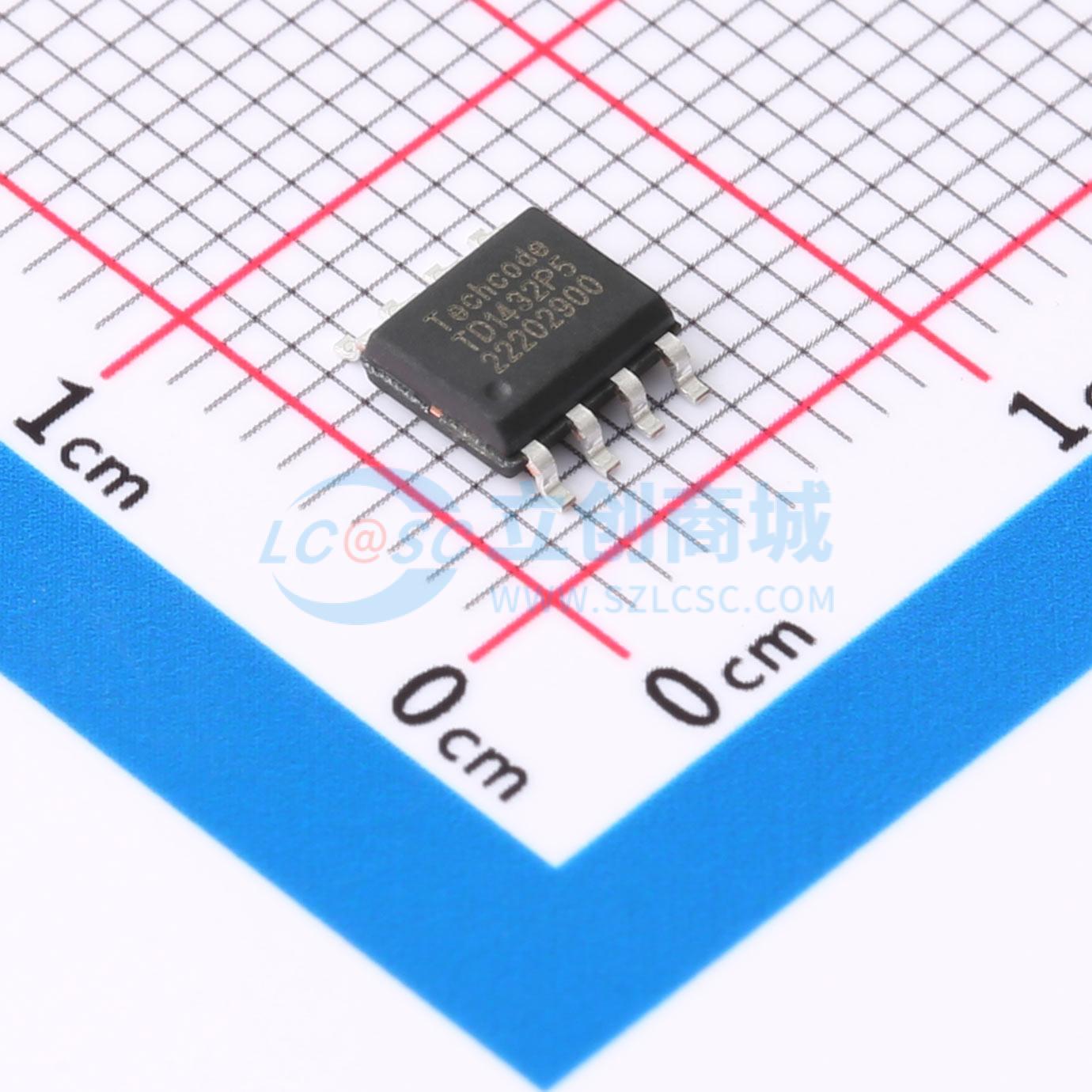

温馨提醒：图片仅供参考，商品以实物为准

TD1432P5

2A 150KHz PWM降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD1432是一款单片异步降压调节器,内部集成的功率MOSFET可提供2A连续负载电流,输入电压范围为9V至40V,采用电流模式控制,提供快速瞬态响应。该器件具有固定150kHz的内部振荡器,内置频率补偿,电流限制保护,抗振铃功能以降低EMI,过温保护,采用SOP-8封装。
品牌名称: Techcode(泰德)
商品型号: TD1432P5
商品编号: C7545733
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.21036克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

TD1432 是一款单片异步降压稳压器。该器件在9V至40V的宽输入电压范围内提供2A的连续负载电流。它采用电流模式控制来调节输出电压，并提供快速瞬态响应。该稳压器所需的外部元件数量最少，使用简单，并包括内部频率补偿和固定频率振荡器。抗振铃功能可减少电磁干扰的影响。该器件采用SOP-8封装，提供了非常紧凑的系统解决方案，对外部元件的依赖性极小。内部功率MOSFET，2A连续输出电流，最高效率可达90%，输入电压范围：9V至40V，内部固定150kHz频率振荡器，电流限制保护，降低EMI的抗振铃功能，过温保护，SOP-8封装。

应用领域

简易高效降压稳压器
用于线性稳压器的高效预稳压器
板载开关稳压器
正负转换器
电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	9V~40V
	输出电压	4.8V~5.2V
	输出电流	2A
	开关频率	150kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
