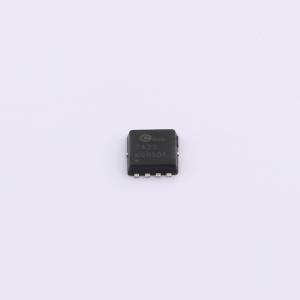

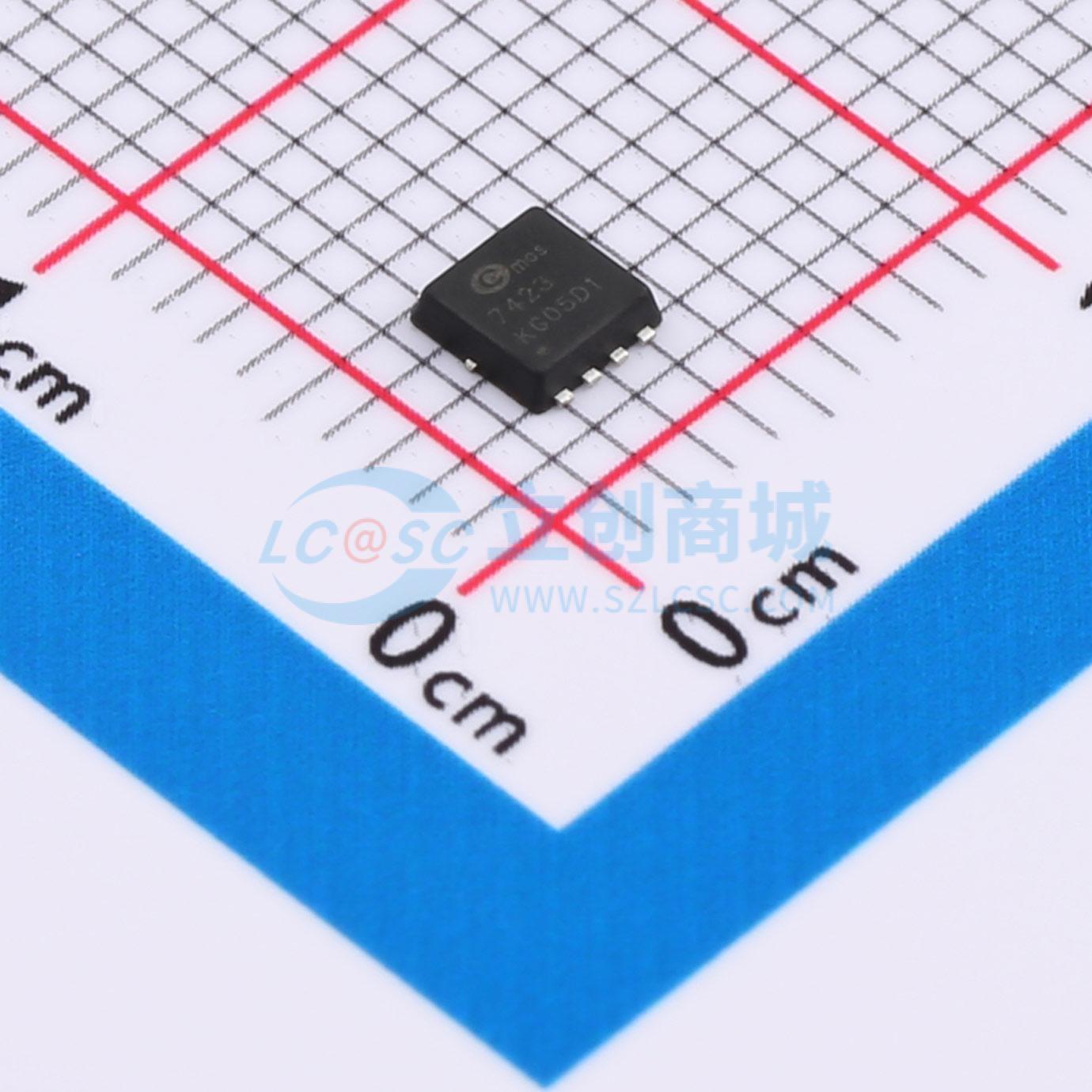

CMSC7423
P沟道增强型MOSFET
- 描述
- CMSC7423将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的导通电阻RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSC7423
- 商品编号
- C7545155
- 商品封装
- DFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 5.8mΩ@4.5V | |
| 耗散功率(Pd) | 85W | |
| 阈值电压(Vgs(th)) | 850mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 70nC | |
| 输入电容(Ciss) | 8.5nF | |
| 反向传输电容(Crss) | 720pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 930pF | |
| 栅极电压(Vgs) | ±12V |
商品概述
CMSC7423将先进的沟槽MOSFET技术与低电阻封装相结合,可提供极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- P沟道MOSFET
- 低导通电阻
- 表面贴装封装
- 符合RoHS标准
应用领域
- 直流 - 直流降压转换器中的高端开关
- 笔记本电脑电池电源管理
- 笔记本电脑中的负载开关
