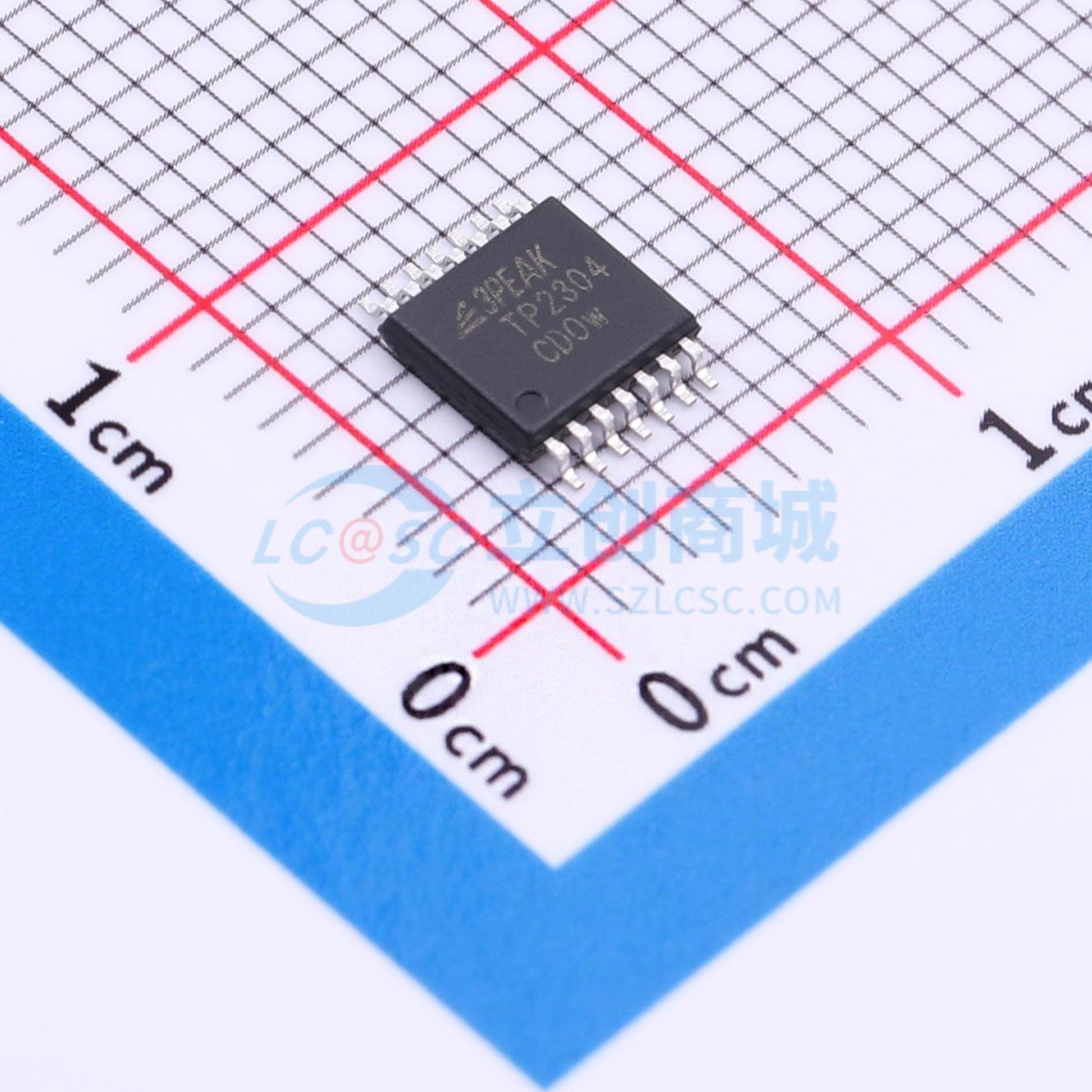

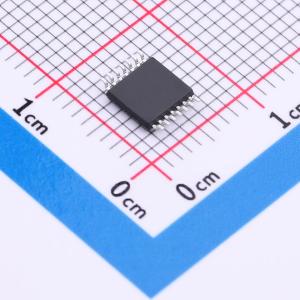

温馨提醒：图片仅供参考，商品以实物为准
TP2304-TR
20MHz带宽、低噪声高精度运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是非常高精度的放大器，具有超低噪声、低失调电压、高带宽、低输入偏置电流和低温漂，是需要高直流精度和交流性能应用的理想选择。精度、低噪声和高带宽的结合为用户提供了相对于类似竞争产品的卓越价值和灵活性。适用于精密有源滤波器、医疗和分析仪器、精密电源控制以及需要高增益的工业控制等领域。具有低总谐波失真加噪声 (THD+N)，也非常适合消费音频应用，特别是单电源系统。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2304-TR
- 商品编号
- C7544780
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 4 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 15uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 20MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 25V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 7.3nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.3pA | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 130mA | |
| 输入失调电流(Ios) | 0.001pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
TP2301系列产品是高精度放大器，具有极低噪声、低偏移电压、高带宽、低输入偏置电流和低温度漂移等特点，使其成为需要高直流精度和交流性能的应用的理想选择。 精度、低噪声和高带宽的结合为用户提供了相对于类似竞争产品的卓越价值和灵活性。 这些放大器的应用包括精密有源滤波器、医疗和分析仪器、精密电源控制以及需要高增益的工业控制。 TP2301系列具有低THD+N，也适用于消费音频应用，特别是单电源系统。 TP2301是单通道版本，有8引脚SOIC和5引脚SOT23封装。 TP2302是双通道版本，有8引脚SOIC和MSOP封装。 TP2304是四通道版本，有14引脚SOP和TSSOP封装。
应用领域
- 传感器信号调节
- 消费音频
- 多极有源滤波器
- 控制环路放大器
- 通信
- 安全
- 扫描仪
- 精密有源滤波器
- 医疗和分析仪器
- 精密电源控制
- 需要高增益的工业控制
