RAA211630GSP#HA0

DC/DC同步降压调节器，支持宽输入电压范围和可调输出电压，采用峰值电流模式控制架构，支持PFM操作和DEM以提高轻载效率

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA211630GSP#HA0
商品编号: C7544196

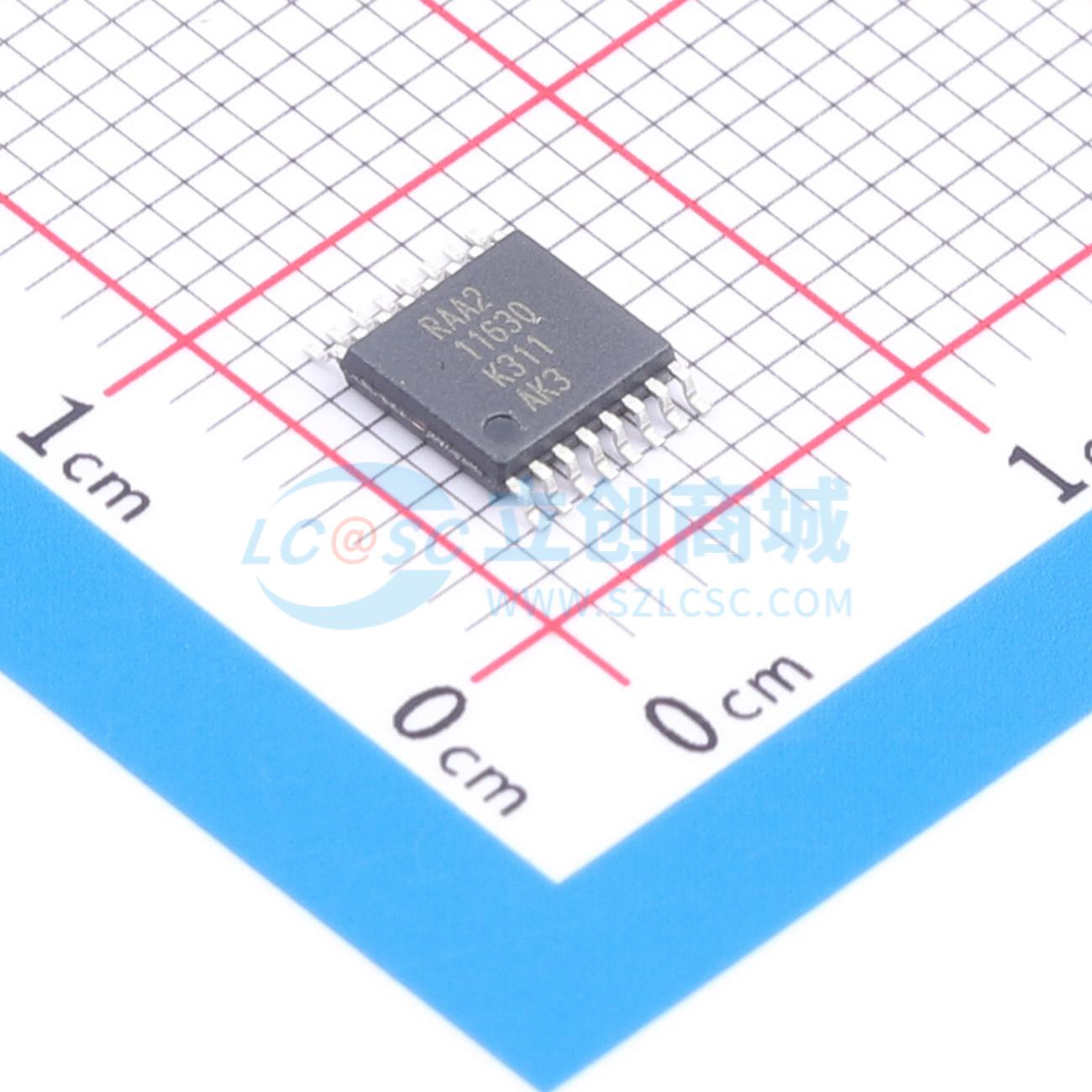

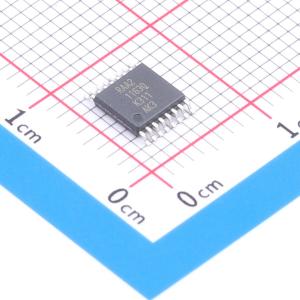

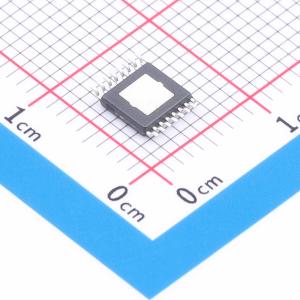

商品封装: HTSSOP16
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	90uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；可调软启动；过流保护；工作状态指示；打嗝限流

商品概述

RAA211630是一款DC/DC同步降压（Buck）调节器，支持4.5V至60V的输入电压范围和可调输出电压。它能够提供高达3A的连续输出电流，并具有出色的负载和线性调节性能。RAA211630采用峰值电流模式控制架构，其PWM开关频率可进行编程，以在瞬态响应和效率之间实现最佳平衡。此外，它还支持PFM操作和DEM，以最大化轻载效率，并且具备外部偏置LDO输入，可进一步降低整个负载范围内的功耗。该调节器还拥有内部环路补偿电路，以减少外部元件数量和BOM成本。RAA211630提供了内部或可编程软启动以及电源良好指示等实用功能。为确保安全运行，它还具备逐周期峰值和谷值电流限制、输入电压欠压锁定（UVLO）、输出电压欠压（短路）保护和热关断等保护功能。

商品特性

宽输入电压范围：4.5V至60V
可调输出电压：0.8V至输入电压的90%
高达3A的连续输出电流
默认开关频率400kHz，可编程开关频率范围为200kHz至800kHz
在 -40°C至125°C范围内，负载调节精度为±1%；在25°C时，负载调节精度为±0.5%
典型静态电流95μA
内部补偿
QFN封装下内部0.5ms软启动
HTSSOP封装下外部可编程软启动
轻载时PFM操作和DEM
集成外部偏置LDO
电源良好指示
集成MOSFET导通电阻（典型值）：QFN封装为110mΩ/40mΩ；TSSOP封装为155mΩ/55mΩ
逐周期峰值和谷值电流限制
输入电压UVLO和输出电压欠压（短路）保护
热关断
提供20引脚QFN 4mm×3.5mm和16引脚HTSSOP封装

应用领域

工业电源系统
分布式电源和通用负载点
电信基站电源
高压单板系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~54V
	输出电流	3A
	开关频率	200kHz~800kHz
	工作温度	-40℃~+125℃
