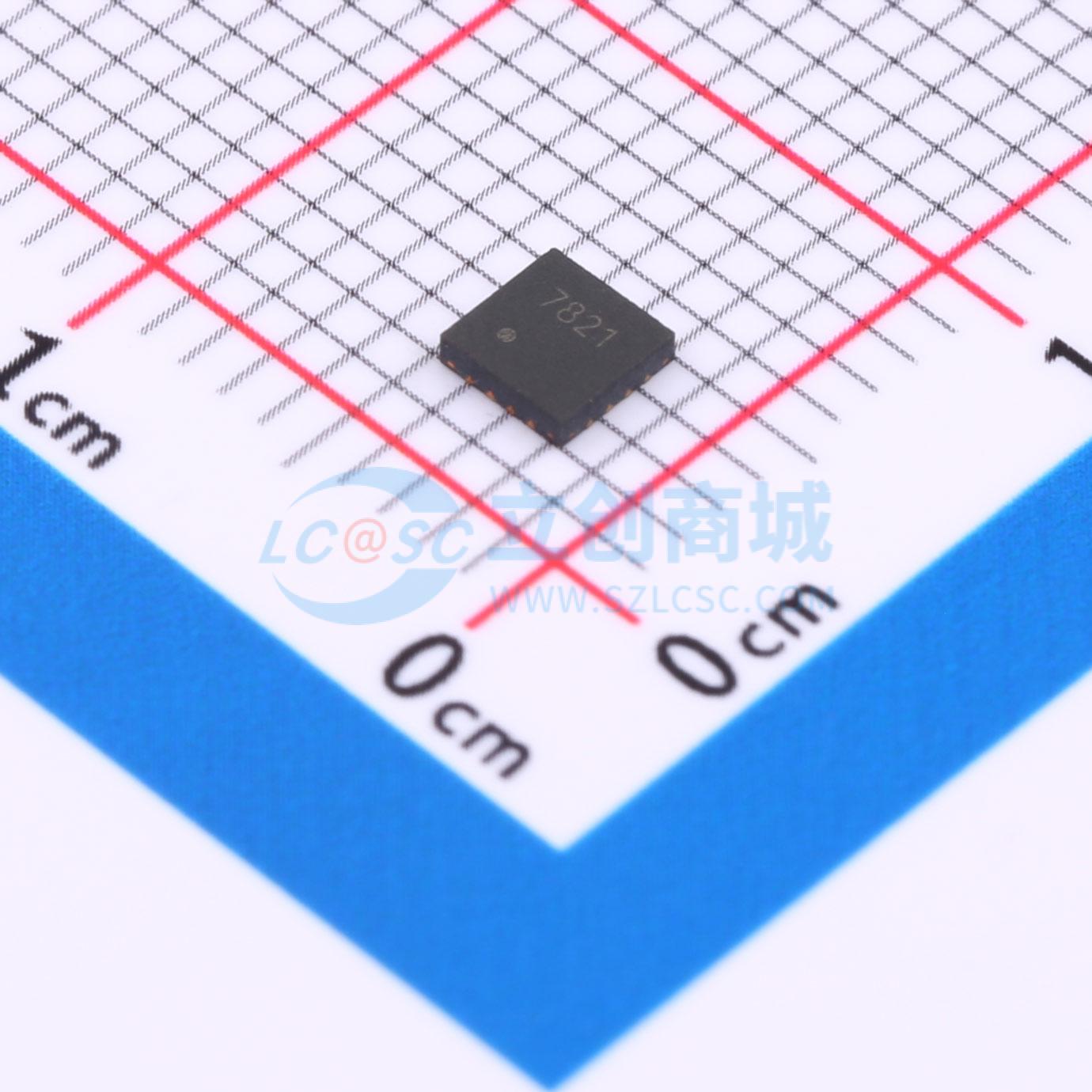

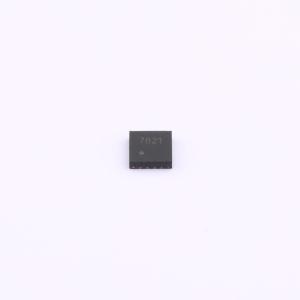

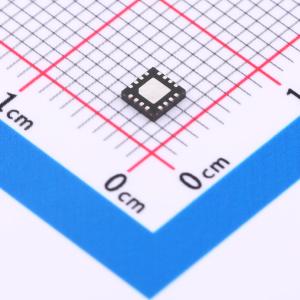

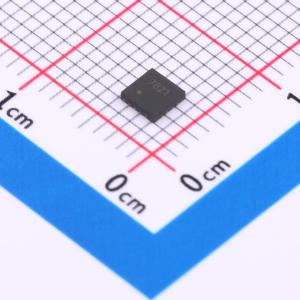

KTH7812-L-N-QN16
角度传感器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 角度传感器 60,000rpm~120000rpm转速，16-bit分辨率，0.015C温漂，1ms启动，360° 30~150mT检测，SPI、ABZ、UVW输出
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH7812-L-N-QN16
- 商品编号
- C7544661
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.007143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | - | |
| 接口类型 | - | |
| 供电电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 旋转角度范围 | - | |
| 线性范围 | - | |
| 供电电流 | - |
商品概述
KTH7812是一款高精度绝对角度霍尔传感器芯片，最高16位分辨率绝对角度输出，可实现在轴向和离轴场合下的无接触式磁场角度测量。不论转速范围在0 - 120000rpm之间，KTH7812都能快速准确地输出角度信息，适用于需要精准角度测量和转速控制的各个领域。 KTH7812提供多种灵活的角度输出模式，满足不同应用需求。首先，它支持可编程的最大4096步ABZ正交脉冲输出，提供高分辨率和精准的位置信息。其次，可编程的1 - 8对极UVW增量输出可满足不同场合的应用。此外，KTH7812还支持四线制SPI输出角度，便于与其他设备进行通信和数据交换。 为了更好地适应实际应用需求，KTH7812还内置了磁场强度检测功能。用户可以根据具体情况通过编程设置过高和过低磁场强度的阈值，实时监测磁场强度并进行相应处理。这为用户选择合适的磁铁和安装距离提供了便利。 此外，KTH7812集成了MTP（多次可编程存储器），用于存储重要配置参数。用户可以存储参考零角位置、ABZ编码器设置和磁场检测阈值等信息，以便在不同应用场景下进行灵活配置和调整。
商品特性
- 16-bit分辨率绝对角度输出
- 高精度，INL误差小于 ±0.35°
- 适用于各种在轴、离轴无接触式场景
- 超低延时，每1us更新一次数据
- SPI通信：角度读取、寄存器读写
- 可编程4 - 4096步/圈ABZ输出
- 可编程1 - 8对极UVW输出
- 内置可编程存储器MTP
- 磁场强度诊断/报警
- 工作电压兼容3.3和5V
- 工作温度范围为 - 40℃至125℃
- QFN - 16L或SOP - 8封装可选
应用领域
- 绝对角度位置传感器
- 无刷直流电机
- 离轴角度测量
- 闭环步进电机
- 屏蔽门
