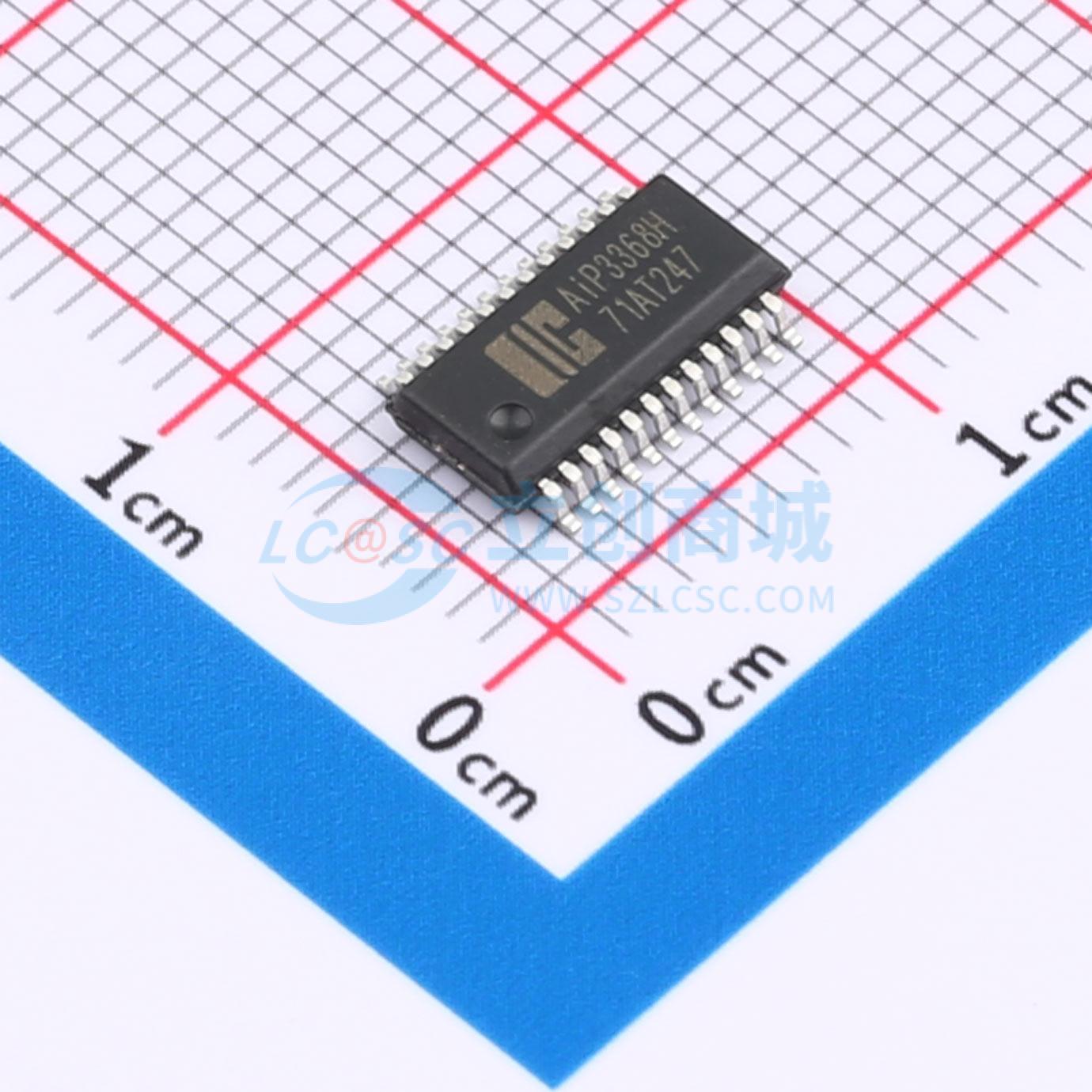

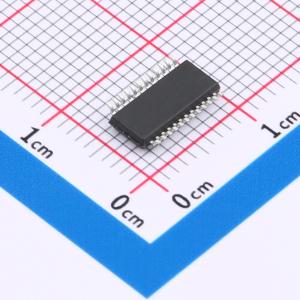

AIP3368HVB.TB

AiP3368H是内建双锁存显示专利技术的16通道高精度恒流LED驱动芯片，可以有效提高传统通用驱动显示屏的刷新率及LED利用率。 AiP3368H可在3.3到5.0V（±10%）的工作电压下正常操作。芯片提供16个最大承受电压11V的漏极开路恒流输出，并可借由一个外接电阻来设定电流的输出大小。AiP3368H使用4线的串行输入接口，使控制器能藉由四个输入（DI、DCK、LAT和PDM）控制恒流输出端口以及数据输出（DO）使得多个驱动器能够串连在一起操作。输入端采用施密特设计可以有效抑制讯号噪音干扰。内建上电复位可避免芯片错误动作。 AiP3368H简化电路板所需的被动组件而且提供了±3.0%（最大值）的通道间与±4.0%（最大值）芯片间电流输出精度。特性还包括了在输出电压变化下的±0.1%的稳定电流输出能力以及快速电流输出瞬态响应。AiP3368H提供SOP24和SSOP24封装形式以适用于不同应用需求，且可以在-40°C~+85°C的外在环境下工作。

• 3.3~5.0V电源电压（±10%）
• 5~45mA恒流输出（在5V操作电压）
• 5~30mA恒流输出（在3.3V操作电压）
• 可承受的最大输出电压11V
• ±3.0%（最大值）通道间直流电流差异值
• ±4.0%（最大值）芯片间直流电流差异值
• 双锁存显示技术
• 比通用基本款芯片有更高的刷新率、LED利用率、灰阶表现、亮度均一性
• 比传统PWM芯片有更高的刷新率与亮度均一性（扫描屏应用下）
• 利用一个外接电阻来设定电流
• 恒流输出管脚静电防护能力大于8000V（HBM）
• -40°C~+85°C的环境温度操作范围
• 封装形式：SOP24、SSOP24（0.635mm）
