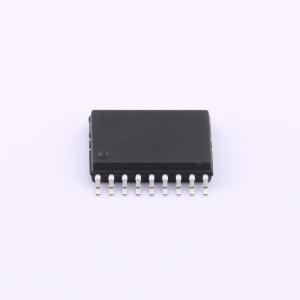

AiP8P006A4213SA18.TB

AiP8P006A是一款8位高性能精简指令集OTP-ROM单片机，具有1K OTP ROM。其高抗干扰性能在小家电领域有广泛应用。

• ROM：OTP、1K*16位
• RAM：48字节
• 输入/输出口：P0, P1, P5
• 输入口：P1.5
• 上拉电阻端口：P0, P1, P5
• 下拉电阻端口：P5.0~P5.3
• 可编程漏极开路端：P1.0
• 唤醒功能端：P0, P1
• 电平变换大驱动端口：P5(P5.4除外)
• 外部中断信号沿触发：P0.0（寄存器PEDGE控制）
• 3级低电压检测系统(LVD)可监控系统电源(若低于设定LVD则复位)
• 单周期指令系统（1T）
• 大部分指令仅需一个周期
• 跳转指令JMP可在整个ROM区执行
• 子程序调用指令CALL可在整个ROM区执行
• 查表指令MOVC可寻址整个ROM区
• 工作电压：VDD: 2.4V~5.5V
• 双时钟系统：
  • 外部高速时钟：RC模式高达10MHz
  • 外部高速时钟：晶振模式高达16MHz
  • 内部高速模式：16MHz RC（Fcpu=Fosc/1~Fosc/128）
  • 内部低速模式：RC振荡器，16KHz(3V), 32KHz(5V)
• 3个中断源：2个内部中断源：T0、TC0；1个外部中断源：INT0
• 1个8位基本定时器T0，具有RTC功能（0.5s）
• 1个8位定时器TC0，具有外部事件计数器功能、Buzzer和PWM功能
• 1通道2K/4K buzzer输出
• 内置看门狗定时器，其时钟源由内部低速RC振荡提供（16KHz@3V，32KHz@5V）
• 工作模式：
  • 普通模式：高、低速时钟正常工作
  • 低速模式：只有低速时钟工作
  • 睡眠模式：高、低速时钟都停止工作
  • 绿色模式：有定时器周期性的唤醒
• 封装形式：SOP18、DIP18

• 高抗干扰性能在小家电领域有广泛应用。
