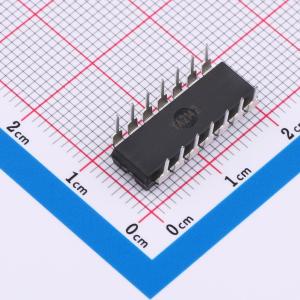

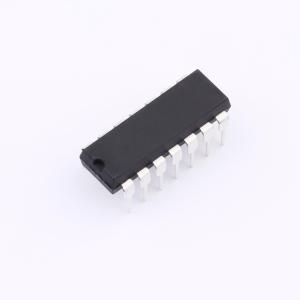

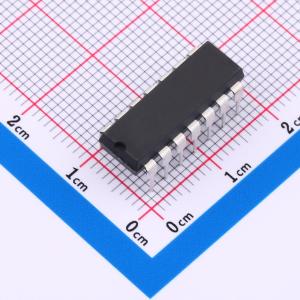

AiP8P005B4271NK.DA14

AiP8P005B 是一款OTP ROM 的I/O 型8 位微控制器，其具有良好的内部高速RC 振荡，高抗干扰性能可更好地应用于小家电领域。

• 存储器配置

• OTP ROM 空间：1K*16 位。

• RAM 空间：48 字节。

• I/O 引脚配置

• 输入输出双向端口：P0、P1、P2、P5

• 单向输入引脚：P1.1

• 两个8 位定时/计数器

• TC0：自动装载定时器/计数器/Buzzer 输出。

• T0：基本定时/计数器，具有0.5sec实时时钟功能（RTC）。

• 3 个中断源

• 2 个内部中断源：T0、TC0

• 1 个外部中断源：INT0

• 内置看门狗定时器

• 时钟源由内部低速RC 振荡器提供（16KHz @3V，32KHz@5V）

• 外部中断引脚：P0.0

• 由寄存器PEDGE 控制，其触发方式为上升沿或下降沿

• 3 级低电压检测系统（LVD）

• 可监控系统电源(若低于设定LVD则复位)

• 强大的指令系统

• 单周期指令系统（1T）

• 大部分指令只需要一个时钟周期

• 跳转指令JMP 可在整个ROM 区执行

• 子程序条用指令CALL 可在整个ROM 区执行

• 查表指令MOVC 可寻址整个ROM区

• 工作电压

• 内部高速时钟：16MHz RC（Fcpu ≈ Fosc/4~Fosc/16）

• 内部低速模式：RC 振荡器，16KHz(3V),32KHz(5V)

• 工作模式

• 普通模式：高、低速时钟同时工作。

• 低速模式：只有低速时钟工作。

• 睡眠模式：高、低速时钟都停止工作。

• 绿色模式：由T0 周期性的唤醒。

• 封装形式

• DIP14/SOP14

• 小家电领域
