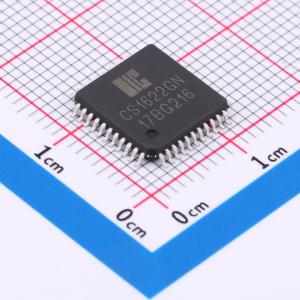

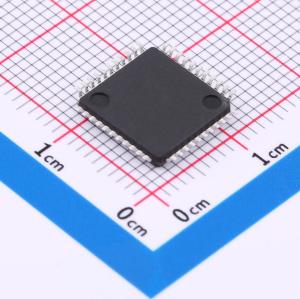

CS1622GNLB44.TB
CS1622GNLB44.TB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CS1622GNLB44.TB
- 商品编号
- C7544504
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.333625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.7V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/8 | |
| 工作电流 | 80uA | |
| 偏压 | 1/4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x8 bit | |
| 频率 | 32kHz | |
| 静态电流 | - | |
| 耗散功率(Pd) | - | |
| 功能特性 | 内置振荡器 |
商品概述
CS1622是一种专门为MCU设计的用来扩展显示的外围器件，该器件最大为256（32×8）点阵显示，也支持串行接口、蜂鸣器、WDT/时基发生器等功能。CS1622是存储映射多功能LCD控制电路，软件可配置使其适合多种LCD应用场合，如LCD模块和显示子系统等。串行接口仅需要三根线。
商品特性
- 工作电压：2.7~5.2V
- 片内含RC振荡器
- 1/4偏置、1/8占空比、帧频64Hz
- 最大32×8模式，8COM，32SEG
- 内含偏置电阻
- 串行接口采用3根线
- 8种WDT时基选择
- 时基或WDT溢出输出
- 内含LCD显示RAM
- R/W地址自动增量
- 两种可选择的蜂鸣器频率
- 具有关机指令降低了功耗
- 软件配置特性
- 数据/命令模式指令
- 三种数据访问模式
- VLCD管脚调节LCD工作电压
- 可以级联
- 芯片尺寸：1825×2085 (μm×μm)
- 芯片衬底接VDD封装形式：QFP64 / LQFP64/LQFP44/D
