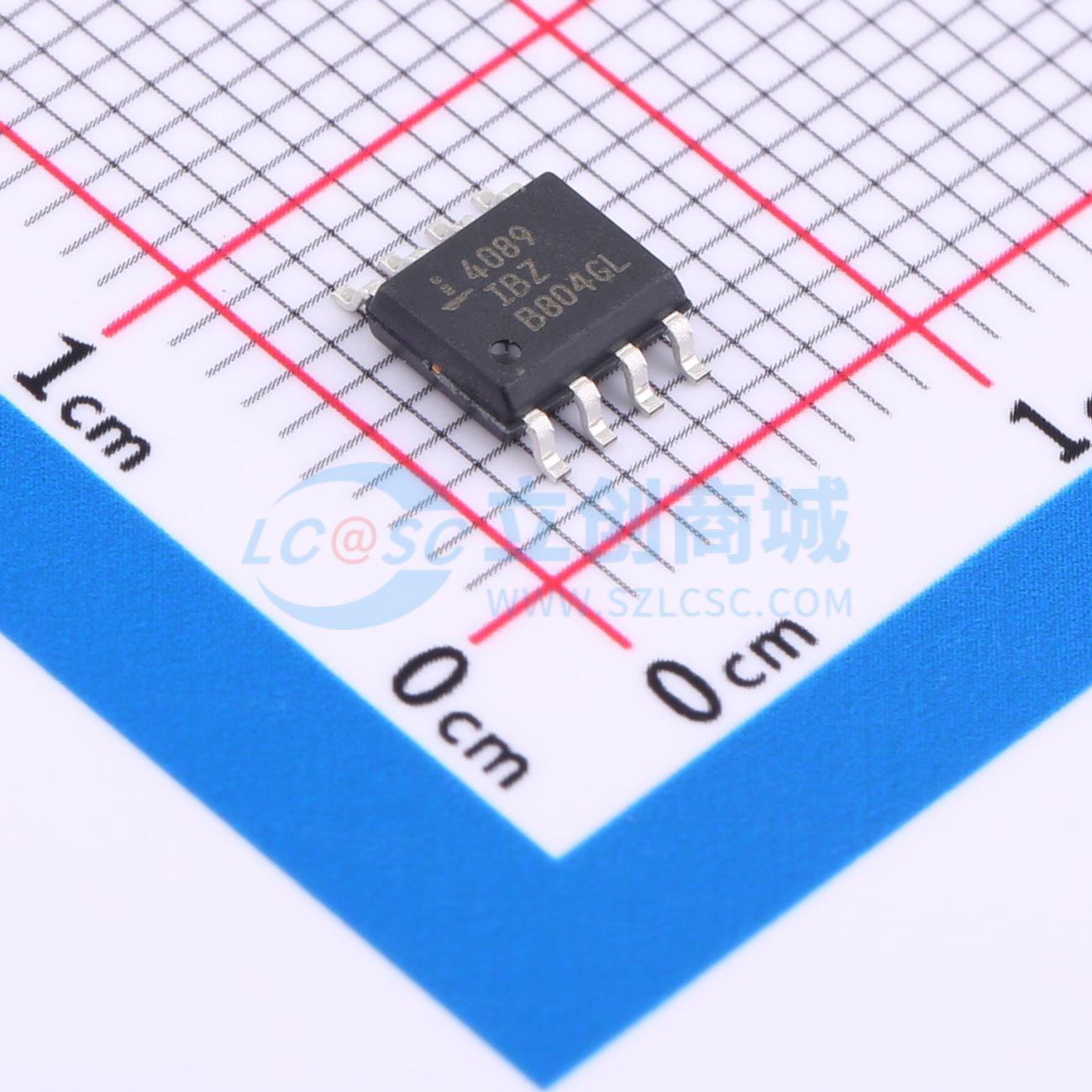

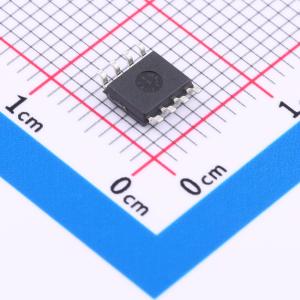

温馨提醒：图片仅供参考，商品以实物为准
ISL4089IBZ
直流恢复视频放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是完整的直流恢复单片视频放大器子系统。它包含一个高性能视频放大器和一个用于建立可编程直流输出电平的调零采样保持放大器。当施加 HOLD 逻辑输入 “0” 时，直流恢复功能激活。采样保持放大器环路闭合，用于消除视频放大器的直流影响。这可以在同步期间或任何预期黑电平的时间发生。当施加 HOLD 输入 “1” 时，校正电压存储在视频放大器的输入耦合电容上。此条件在有效视频期间必须为真。可以使用施加到 VREF 引脚的外部参考电压来调整恢复的直流电压电平。该器件采用单 +5V 电源供电，与同步分离器（如 EL1883）配合使用时，非常适合仅 +5V 系统。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL4089IBZ
- 商品编号
- C7543863
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 单路 | |
| 带宽(-3db) | 300MHz | |
| 压摆率(SR) | 300V/us | |
| 微分增益 | 0.03% |
| 属性 | 参数值 | |
|---|---|---|
| 微分相位 | 0.05deg | |
| 输入偏置电流(Ib) | 20uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 直流钳位/直流恢复 |
商品概述
ISL4089是一个完整的直流恢复单片视频放大器子系统。它包含一个高性能视频放大器和一个用于建立可编程直流输出电平的调零采样保持放大器。当HOLD逻辑输入为“0”时，直流恢复功能激活，采样保持放大器环路闭合，用于消除视频放大器的直流偏移，这可以在同步期间或任何预期出现黑电平的时候发生。当HOLD输入为“1”时，校正电压存储在视频放大器的输入耦合电容上，此状态必须在有效视频期间保持。恢复的直流电压电平可以通过施加到VREF引脚的外部参考电压进行调整。该器件采用单+5V电源供电，与同步分离器（如EL1883）配合使用时，非常适合仅使用+5V的系统。ISL4089仅在某些应用中可直接替代EL4089，这种直接替代要求单正电源不高于+5.5V，且钳位输出的任何部分都不低于地电位。引脚6上的NC未内部连接，因此在现有的EL4089应用中可连接到 -5V引脚。ISL4089规定的工作温度范围为 -40°C至 +85°C。
商品特性
- 完整的视频电平直流恢复系统
- 0.03%的差分增益和0.05°的差分相位精度
- 在AV = 1时，300MHz -3dB小信号带宽
- 在AV = 2时，150MHz -3dB小信号带宽
- 300V/µs压摆率
- 到80MHz的0.1dB平坦度
- 单+5V电源工作
- TTL/CMOS兼容的保持信号
- 提供无铅加退火工艺（符合RoHS标准）
应用领域
- 视频设备中的输入放大器
- 视频混合器中的直流恢复放大器
