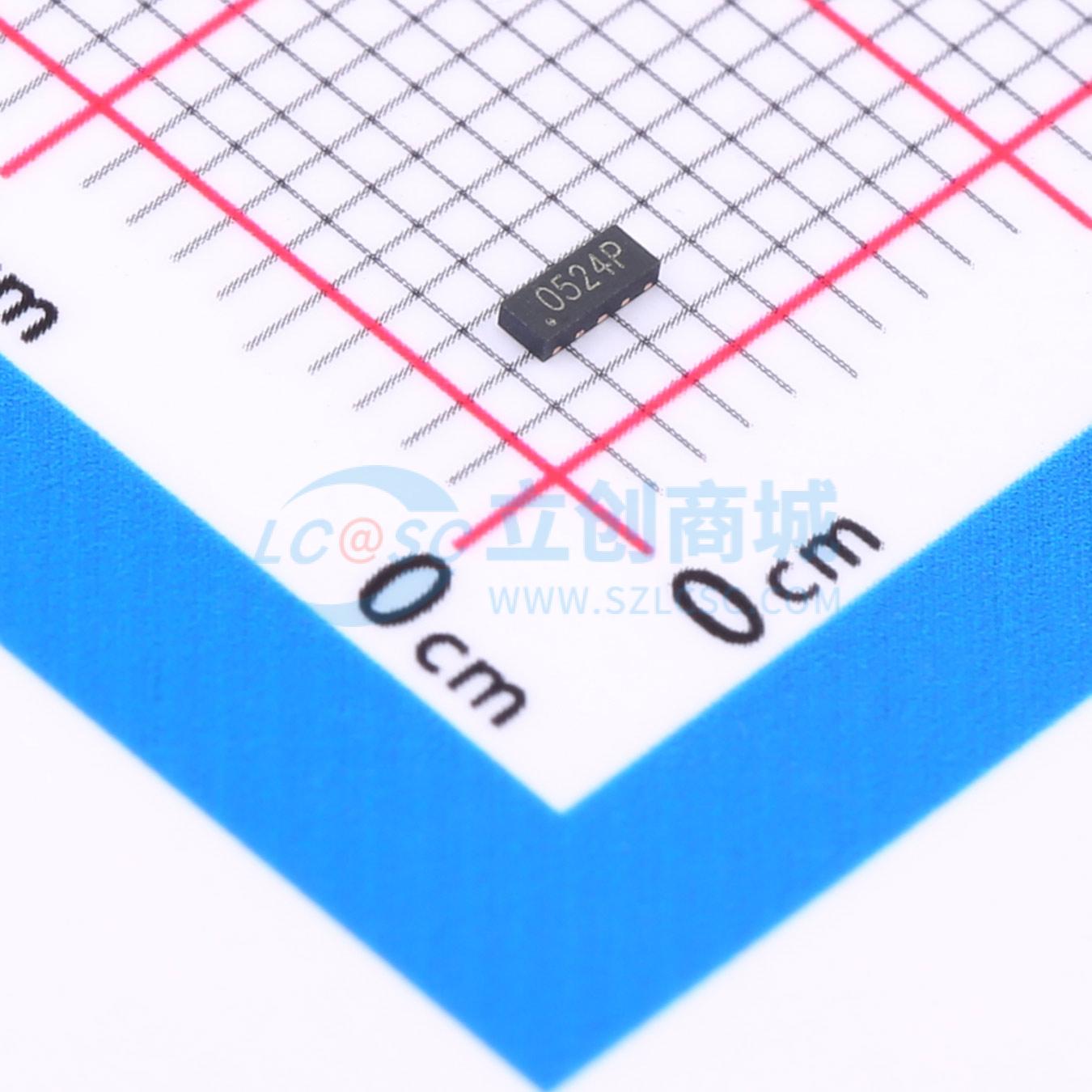

温馨提醒：图片仅供参考，商品以实物为准

SLESD0524P

单向ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLESD0524P是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。SLESD0524P典型电容仅为0.2pF（I/O到I/O），旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）标准（4级，±8KV接触放电、±15KV空气放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）标准（40A，5/50ns）、超快充电器件模型（CDM）静电放电和电缆放电事件（CDE）等标准。SLESD0524P采用超小型DFN2510封装。每个SLESD0524P器件可保护四条高速数据线。超低电容、超小尺寸和高ESD抗扰度的综合特性，使SLESD0524P非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SLESD0524P的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: Slkor(萨科微)
商品型号: SLESD0524P
商品编号: C7543341
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

SLESD0524P是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。SLESD0524P典型电容仅为0.2pF（I/O到I/O），旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）标准（4级，±8KV接触放电、±15KV空气放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）标准（40A，5/50ns）、超快充电器件模型（CDM）静电放电和电缆放电事件（CDE）等标准。 SLESD0524P采用超小型DFN2510封装。每个SLESD0524P器件可保护四条高速数据线。超低电容、超小尺寸和高ESD抗扰度的综合特性，使SLESD0524P非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SLESD0524P的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：符合IEC 61000 - 4 - 2（ESD）标准，±20KV（接触放电）、±25KV（空气放电）；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns）；可应对电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装（2.5mm * 1.0mm * 0.5mm）
可保护四条数据线
低电容：0.2pF（I/O到I/O）
低漏电流
低钳位电压
每个I/O引脚可承受超过1000次±8KV接触放电的ESD冲击

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
MDDI端口
USB 2.0/3.0电源和数据线保护
显示端口
高清晰度多媒体接口（HDMI）
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲功率(Ppp)	60W
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.2pF
