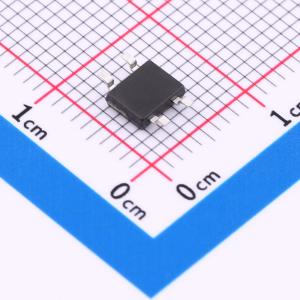

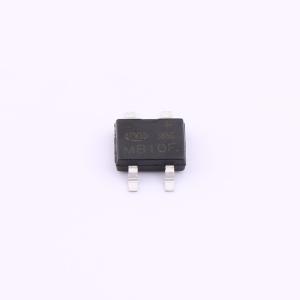

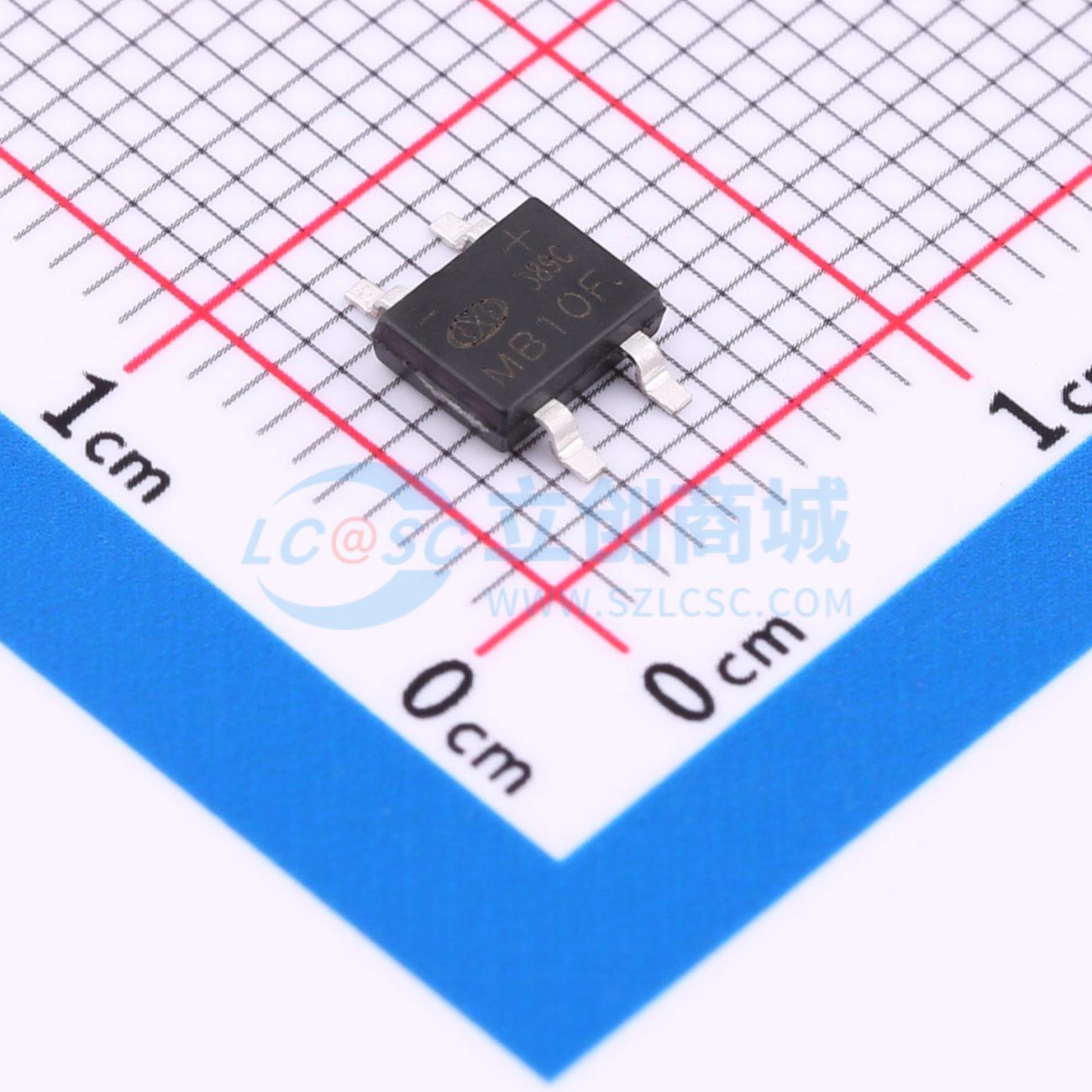

温馨提醒：图片仅供参考，商品以实物为准
MB10F-50
耐压:1000V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 50MIL
- 品牌名称
- JUXING(钜兴)
- 商品型号
- MB10F-50
- 商品编号
- C7543292
- 商品封装
- MBF
- 包装方式
- 编带
- 商品毛重
- 0.14494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 1V@1A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 非重复峰值浪涌电流(Ifsm) | 35A | |
| 工作结温范围 | -55℃~+150℃ | |
| 类型 | 单相整流 |
商品特性
- 玻璃钝化芯片结构
- 低正向压降
- 高电流能力
- 高浪涌电流能力
- 专为表面贴装应用设计
- 塑料材料符合 UL 94V-0 阻燃等级
- UL 认证文件号 E476623
- 外壳：MB-F，模塑塑料
- 端子：镀层引线，符合 Method 208 可焊性要求
- 极性：如外壳所示
- 安装位置：任意
- 标记：型号
- 符合 RoHS / 无铅版本
- 最大额定值和电气特性在 TA = 25 ~℃ 环境温度下指定，除非另有说明
- 单相，半波，60Hz，阻性或感性负载
- 对于容性负载，电流需降额 20%
- 注：1. 在 1.0 MHz 频率和施加 4.0V 直流反向电压下测量
- 注：2. 结至环境以及结至安装在具有 0.5×0.5 英寸（13×13mm）铜焊盘的印刷电路板上的引线的热阻
- 特性曲线（除非注明，TA = 25 ~℃）
- 图 1 输出电流降额曲线
- 图 2 典型正向特性（每路）
- 图 3 最大峰值正向浪涌电流（每路）
- 图 4 典型结电容
- 图 5 典型反向特性
