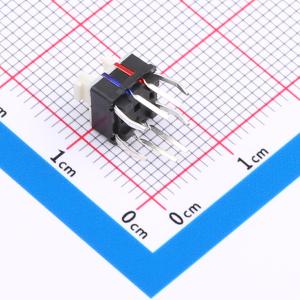

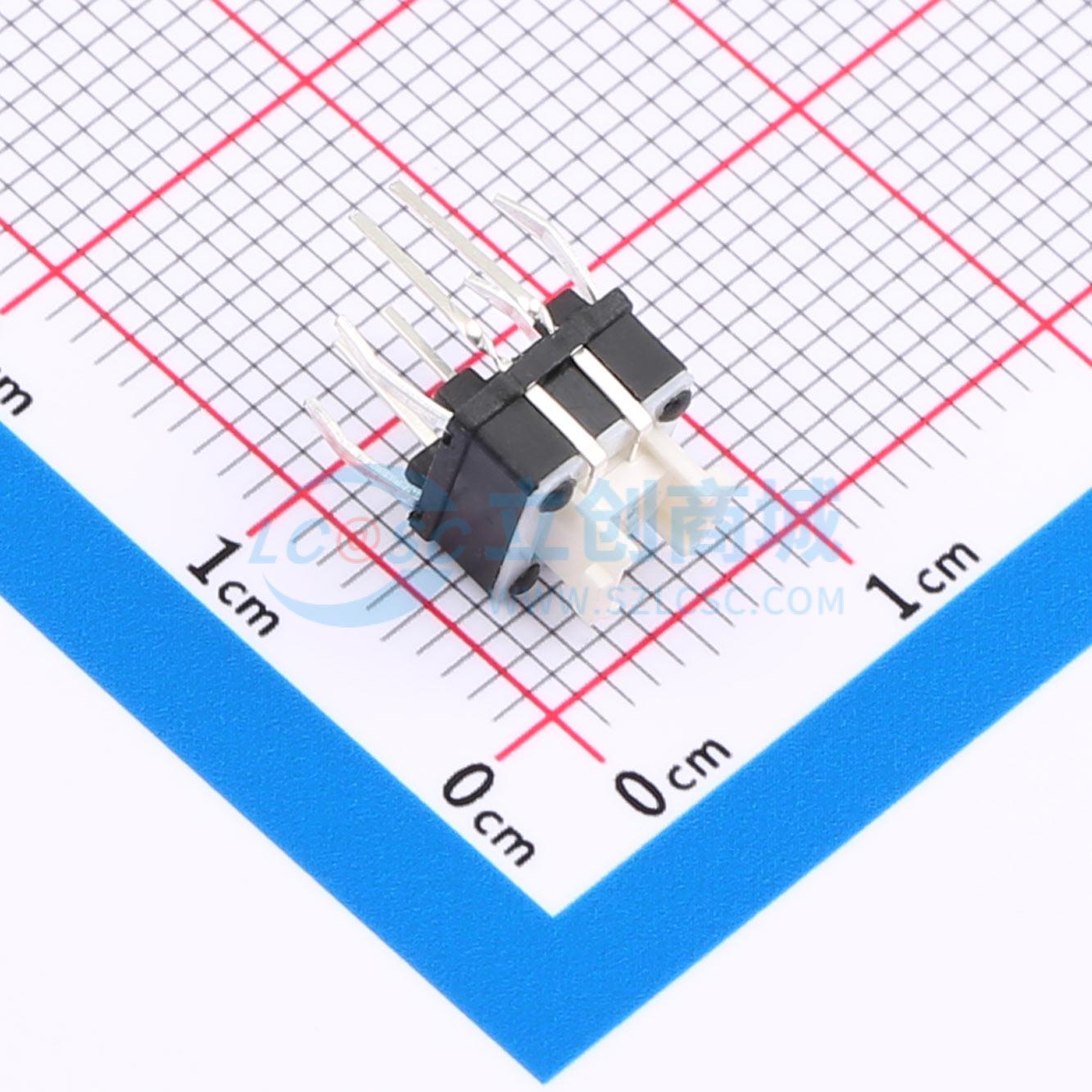

TC-1193RB-RL-C-01
TC-1193RB-RL-C-01
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 侧插带灯轻触开关 双色红灯蓝灯插脚轻触开关
- 品牌名称
- HOOYA(皓宇电子)
- 商品型号
- TC-1193RB-RL-C-01
- 商品编号
- C7542990
- 商品封装
- DIP
- 包装方式
- 托盘
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 轻触开关 | |
| 电路结构 | 单刀单掷 | |
| 按钮形状 | 矩形按钮 | |
| 作用力 | - | |
| 安装方式 | - | |
| 开关长度 | - | |
| 开关宽度 | - | |
| 开关高度 | - | |
| 带支架 | 带支架 |
| 属性 | 参数值 | |
|---|---|---|
| 触点电流 | - | |
| 额定电压 | - | |
| 按钮/盖帽颜色 | - | |
| 带灯 | 红色,蓝色 | |
| 防护等级 | - | |
| 引脚样式 | - | |
| 工作寿命 | - | |
| 工作温度 | - |
商品特性
- 额定值：直流12V 50mA
- 接触电阻：≤100mΩ
- 绝缘电阻：≥100MΩ（直流250V）
- 耐压：250VAC
- 操作力：160±50gf / 250±80gf
- 行程：0.25±0.1mm
- 寿命测试：100000次循环
- 工作温度范围：-25℃~85℃
