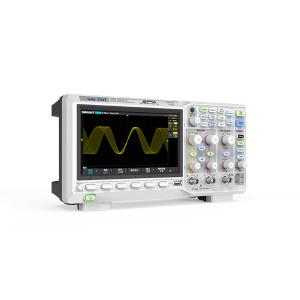

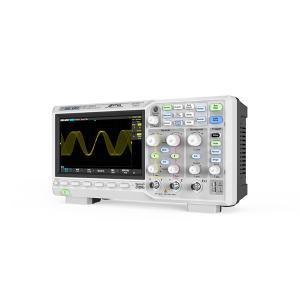

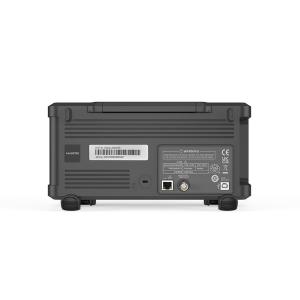

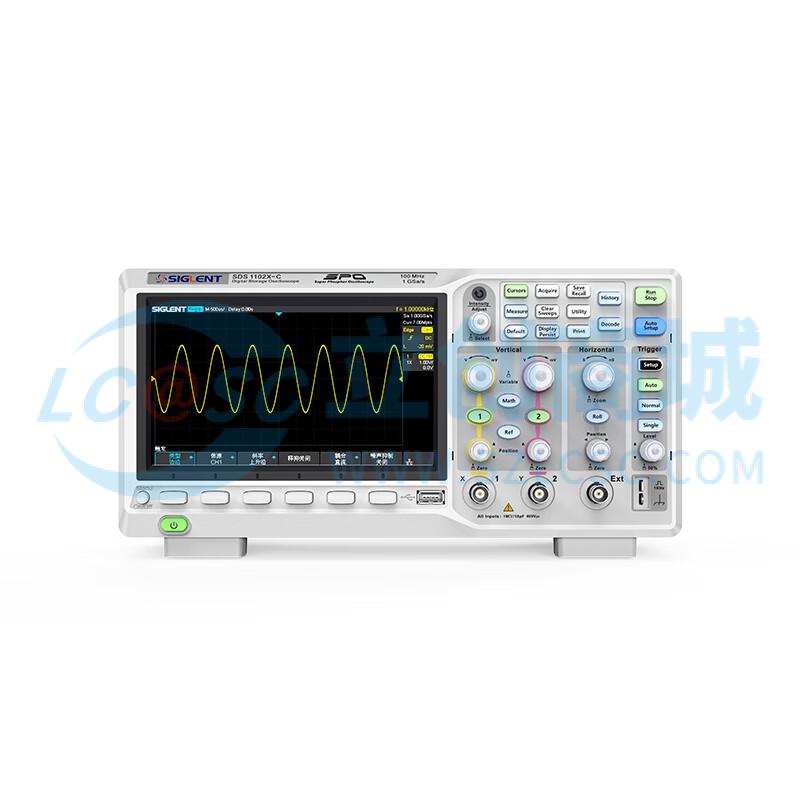

SDS1102X-C实物图
SDS1102X-C商品缩略图
SDS1102X-C商品缩略图
SDS1102X-C商品缩略图
SDS1102X-C商品缩略图

鼎阳(SIGLENT)SDS1102X-C 荧光示波器100MHz双通道采样率1GSa/S

  • 工业品

价格:1499价格含税(税率13%

品牌名称
SIGLENT(鼎阳)
商品型号
SDS1102X-C
商品编号
C7542234
商品毛重

3500克(g)

通道数
双通道
采样率
1GSa/s
  • 广东仓0

购买数量

(1/最小起订量1台,递增量:1)

总价金额:

0.00

近期成交1

  • 商品参数
  • 商品详情

商品参数

属性参数值
商品目录示波器
通道数双通道
属性参数值
采样率1GSa/s

商品详情

产品特点 FEATURES

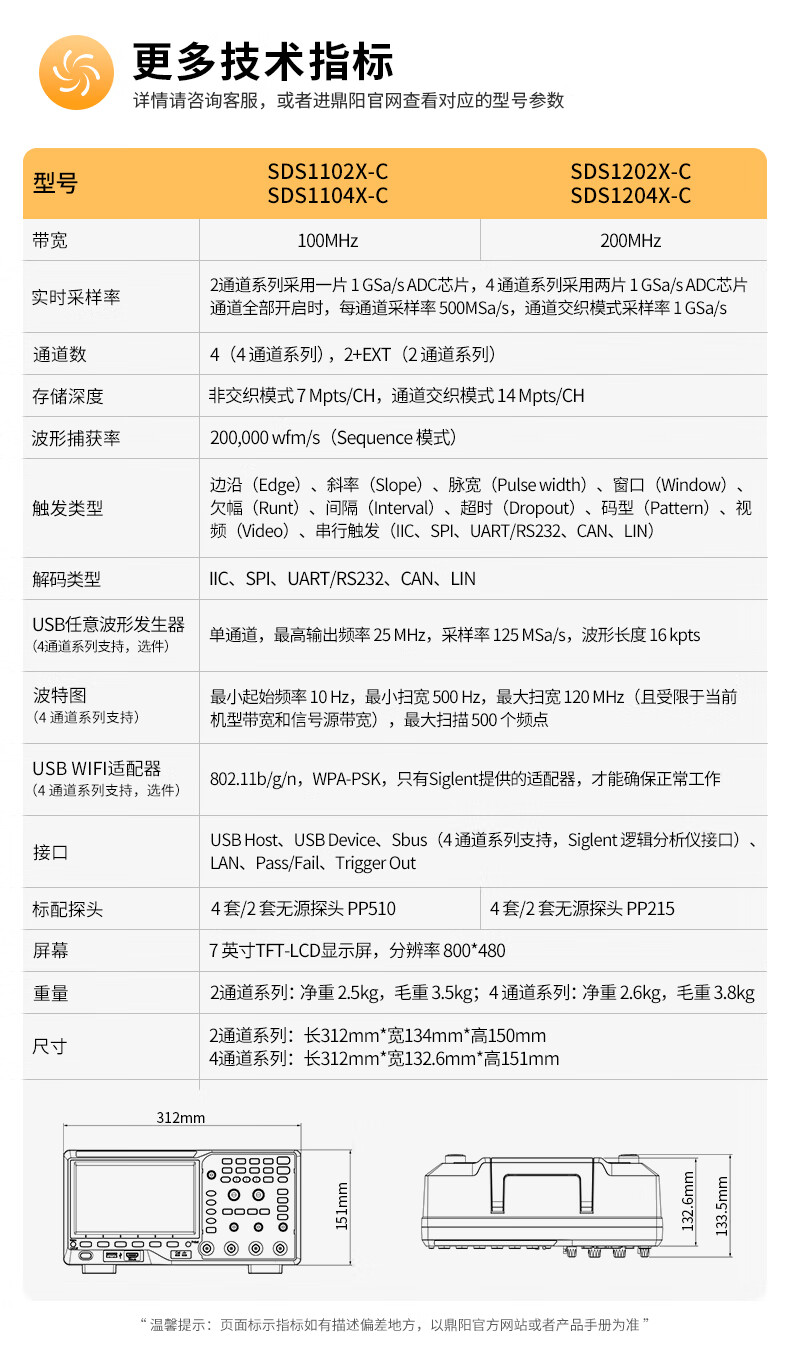

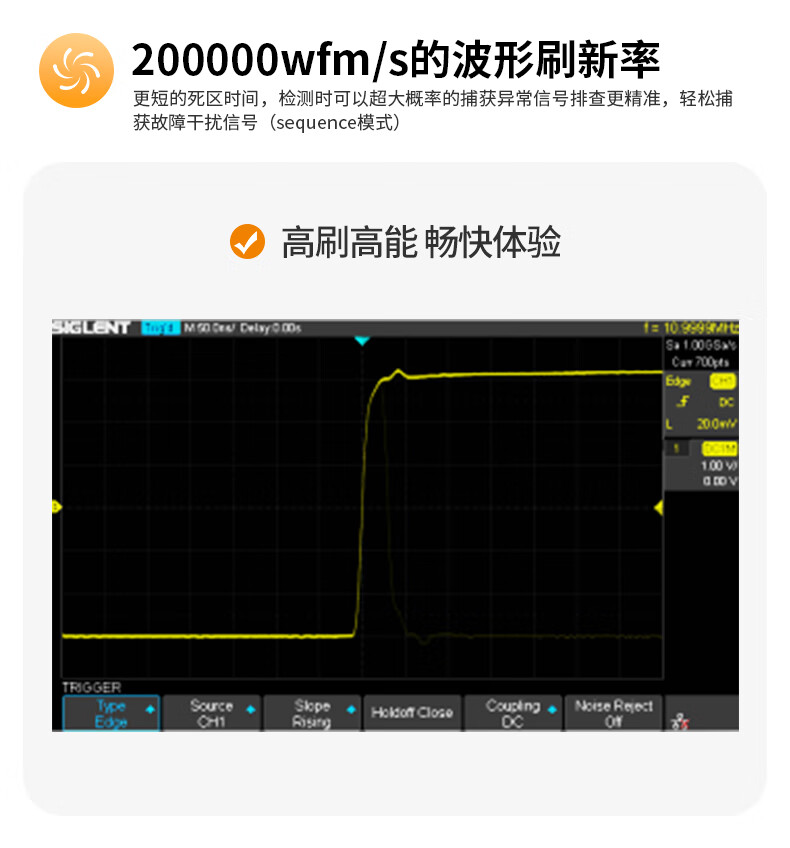

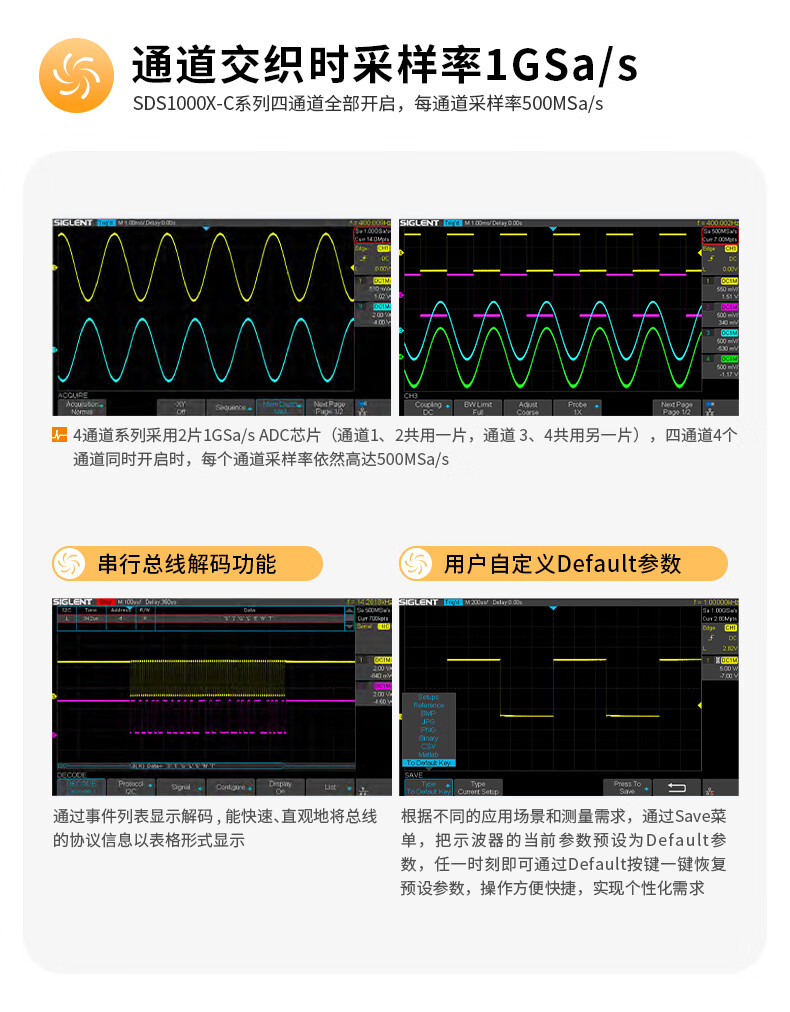

1 基础参数:100MHz模拟带宽,双通道(2+EXT),通道交织时采样率1GSa/s,非交织模式存储深度7Mpts/CH、交织模式14Mpts/CH,波形捕获率200,000wf/s(Sequence模式)

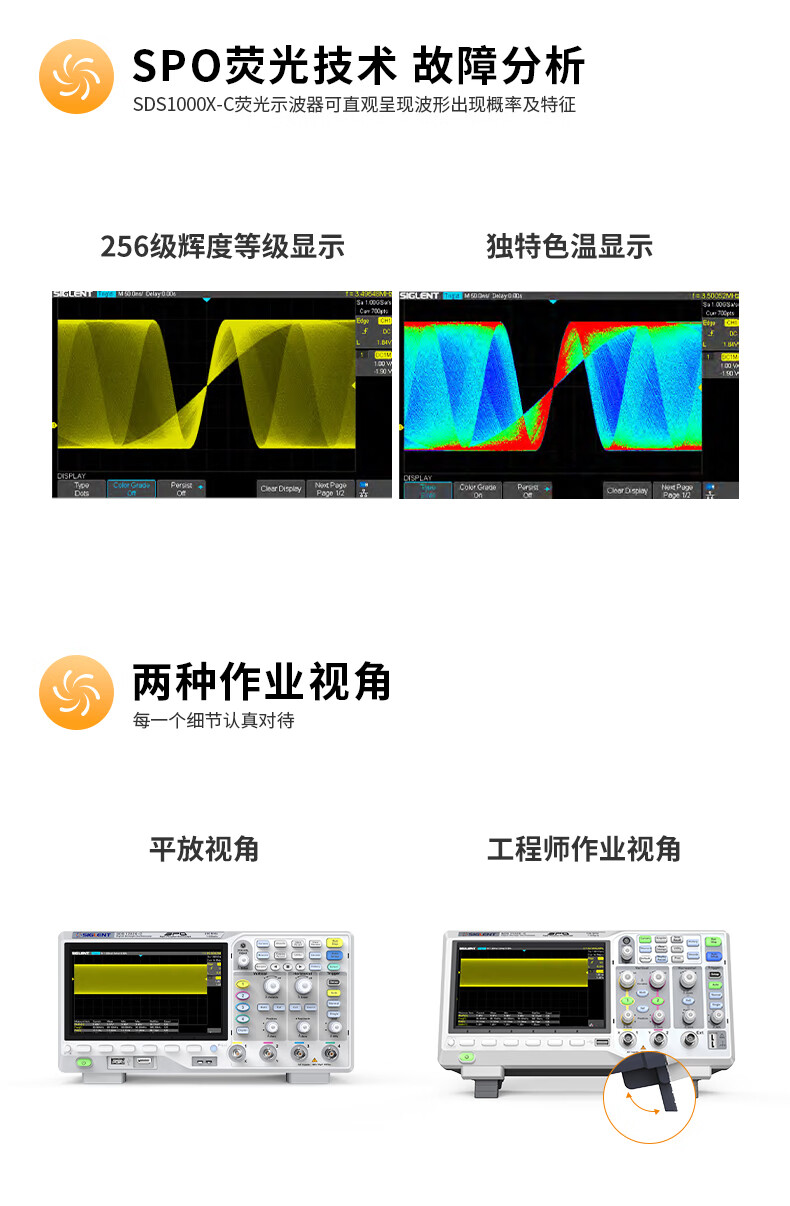

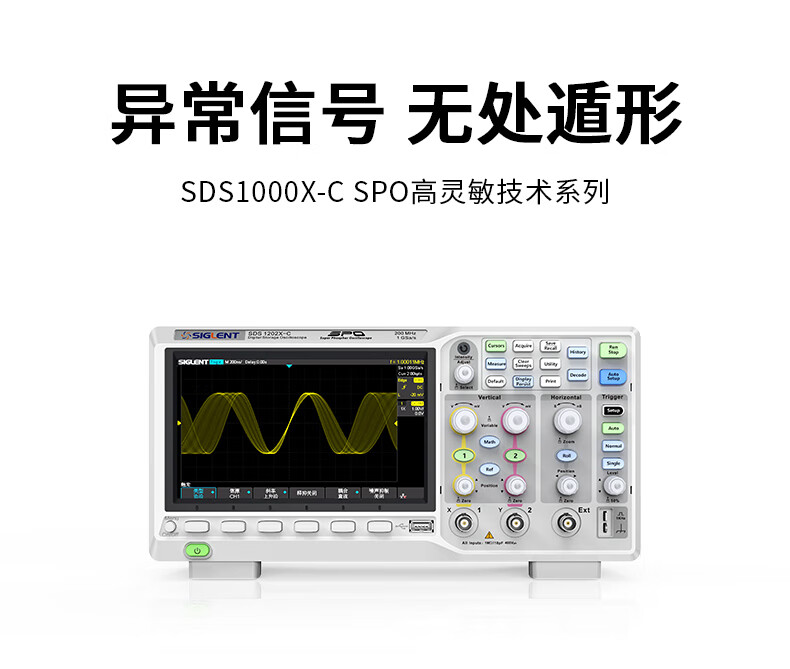

2 核心技术:采用SPO高灵敏技术,数字触发系统(抖动小于100ps),256级辉度+独特色温显示,优异本底噪声(平均82.11uV)

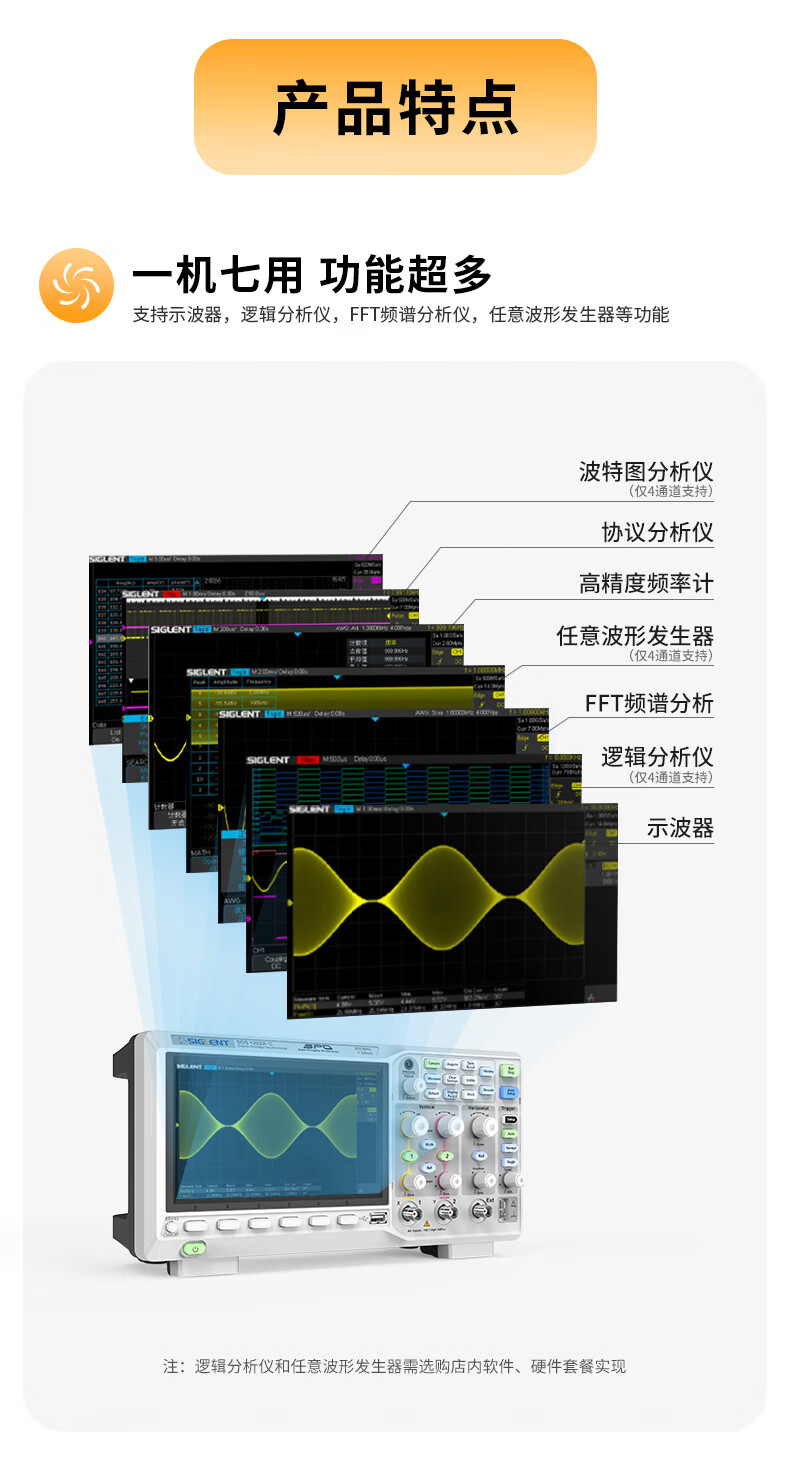

3 功能特性:支持历史回放(History)与顺序模式(Sequence),可捕获达80,000个触发事件;具备串行总线解码(IIC、SPI、UART等)、事件搜索导航、波特图分析(4通道支持)、1M点FFT运算功能;支持用户自定义Default参数一键恢复

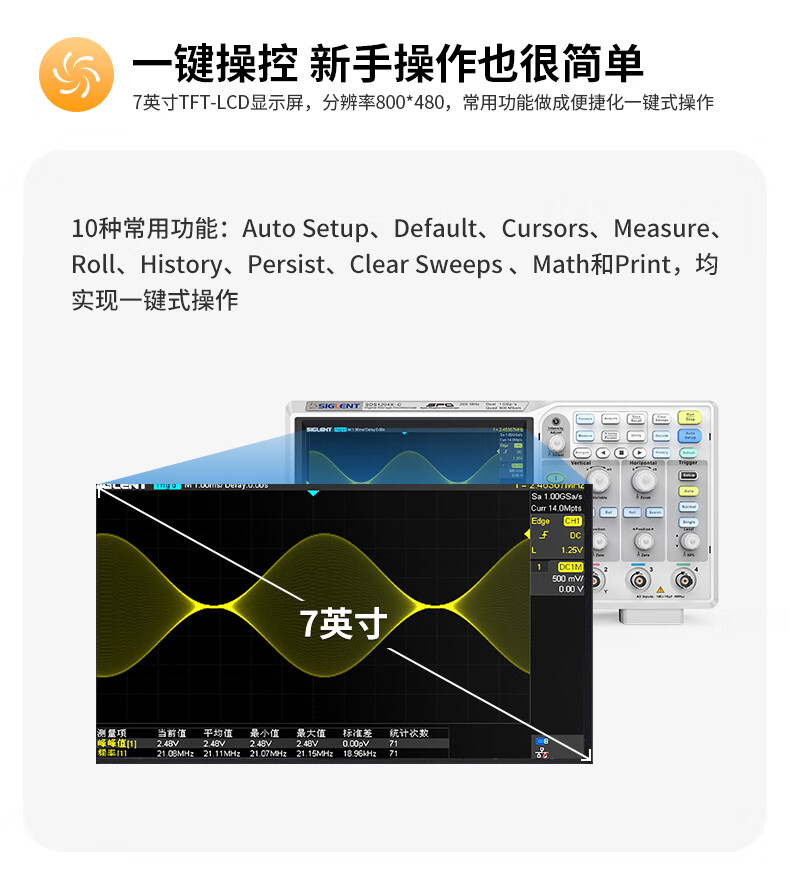

4 操作体验:7英寸TFT-LCD显示屏(800*480分辨率),10种常用功能一键操作(Auto Setup、Default等),38种自动测量功能(含统计、Zoom测量)

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 电子研发场景:适用于电路设计阶段的信号验证、原型板调试,可捕获异常信号快速定位问题,支持协议解码助力串行总线分析
2 生产测试场景:用于电子元器件、成品设备的质量检测,高波形捕获率确保稳定捕捉批量生产中的偶发故障信号
3 维修服务场景:帮助维修人员排查电子设备(如家电、工业控制器)的信号故障,历史回放功能可回溯故障发生时的波形
4 教育教学场景:适合电子工程类课程实验,直观展示信号波形变化,一键操作降低新手学习门槛
5 现场调试场景:在工业设备安装、系统集成现场,可实时监测信号稳定性,支持Roll模式实时观察波形

注意事项 PRECAUTIONS

1 使用安全:电源连接需确认电压匹配,避免过载输入;测量市电时探头需调至10倍衰减档位,且鳄鱼夹需接地或悬空(不可接零线)

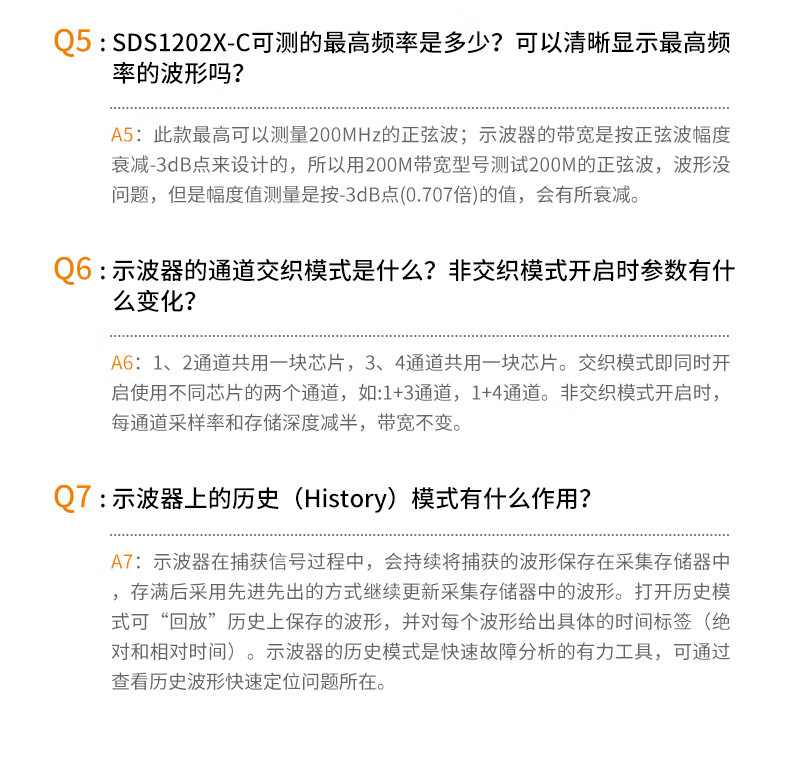

2 操作规范:探头接地要可靠,避免强电磁干扰环境使用;开启Sequence模式时注意存储深度变化,非交织模式下每通道采样率和存储深度减半;不要频繁开关设备电源,避免硬件损伤
3 维护保养:保持设备机身清洁干燥,避免液体或灰尘进入;长期存储需放置在温度0-40℃、湿度20%-80%的环境,远离极端温度和腐蚀性气体;定期进行校准以保证测量精度,建议联系官方售后或专业机构
4 其他:使用前请阅读产品手册,新手可参考快速指南或官方视频教程;探头需使用匹配型号(如PP510/PP215),避免使用非原厂配件影响测量结果
