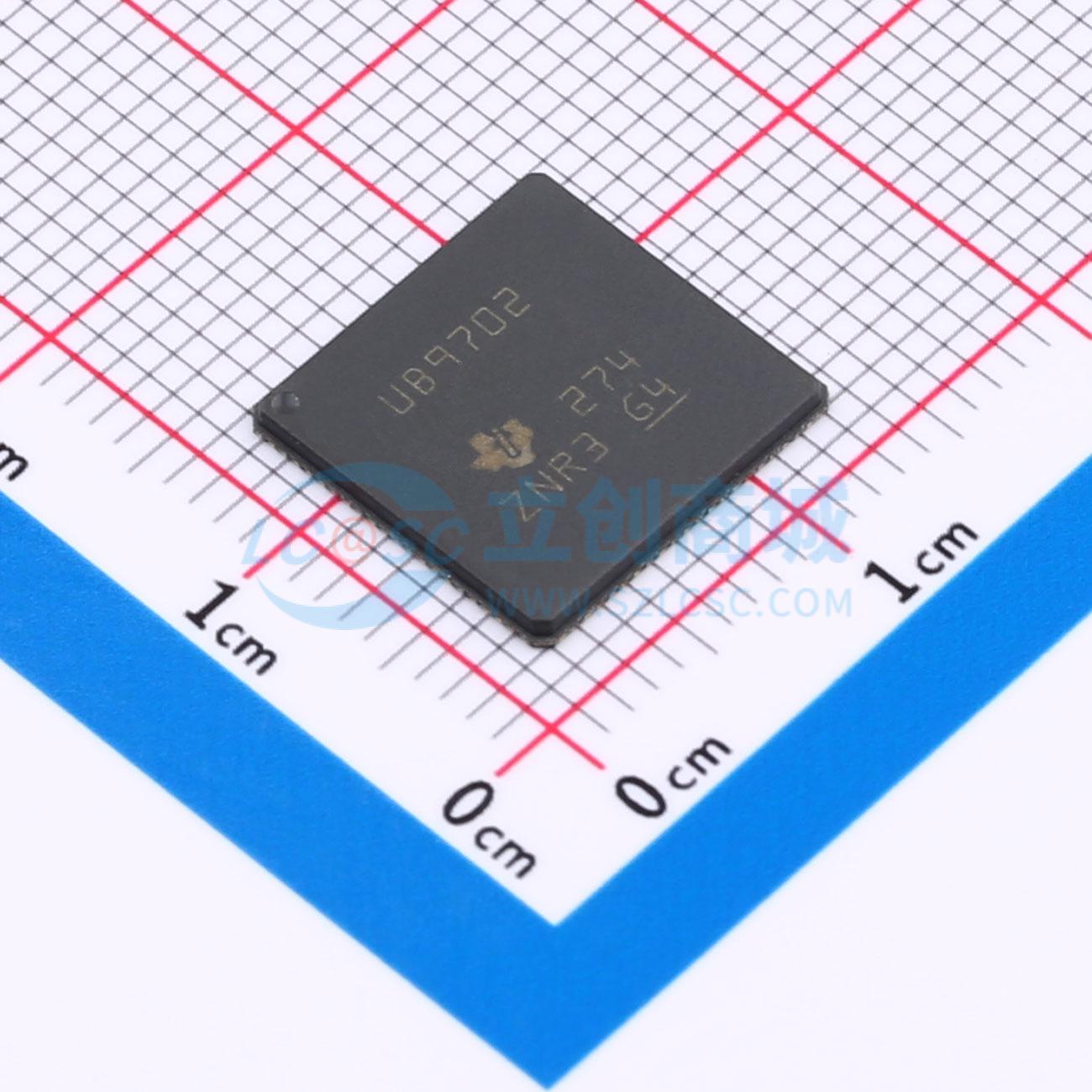

温馨提醒：图片仅供参考，商品以实物为准

DS90UB9702TRURRQ1

DS90UB9702-Q1:适用于8MP+摄像头和其他传感器且具有D-PHY CSI-2输出端口的汽车类FPD-Link IV解串器集线器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90UB9702-Q1 是一款 FPD-Link 解串器，可提供强大的超高速 7.55Gbps 正向通道和 47.1875Mbps 双向控制通道，用于通过汽车同轴或 STP 电缆将最多四个原始数据传感器连接到中央处理单元。与串行器配合使用时，该解串器从支持超高分辨率 (8MP+/40fps) 或采用各种拓扑的多个传感器的成像仪接收视频数据。接收的数据将聚合到两个 MIPI CSI-2 D-PHY 输出中，以便与下游处理器相连接。仅使用一个额外的 CSI 端口进行端口复制。灵活的 MIPI CSI-2 输出支持每个端口的多个虚拟通道交错，以区分多个传感器、曝光和数据类型。该功能具有视频聚合和复制模式，并支持输入到输出端口以及虚拟通道 (VC-ID) 重映射。高级数据保护和诊断功能支持整体系统功能安全。多级数据完整性检查和保护以及可编程的运行状况中断有助于确保车辆中传感器模块和链路正常运行。
品牌名称: TI(德州仪器)
商品型号: DS90UB9702TRURRQ1
商品编号: C7542086
商品封装: VQFNP-88(12x12)
包装方式: 编带
商品毛重: 0.433333克(g)

商品概述

DS90UB9702-Q1 是一款 FPD-Link 解串器，可提供强大的超高速 7.55Gbps 正向通道和 47.1875Mbps 双向控制通道，用于通过汽车同轴或 STP 电缆将最多四个原始数据传感器连接到中央处理单元。与串行器配合使用时，该解串器从支持超高分辨率 (8MP+/40fps) 或采用各种拓扑的多个传感器的成像仪接收视频数据。接收的数据将聚合到两个 MIPI CSI-2 D-PHY 输出中，以便与下游处理器相连接。仅使用一个额外的 CSI 端口进行端口复制。灵活的 MIPI CSI-2 输出支持每个端口的多个虚拟通道交错，以区分多个传感器、曝光和数据类型。该功能具有视频聚合和复制模式，并支持输入到输出端口以及虚拟通道 (VC-ID) 重映射。高级数据保护和诊断功能支持整体系统功能安全。多级数据完整性检查和保护以及可编程的运行状况中断有助于确保车辆中传感器模块和链路正常运行。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 2: -40°C 至 105°C
解串器可同时从最多 4 个传感器聚合数据
支持 7/8MP+ 成像仪
线路速率为 7.55Gbps
单端同轴或屏蔽双绞线 (STP) 电缆
电缆供电 (PoC) 支持
符合 CSI v2.1 标准的系统接口
支持最多 2 个 MIPI CSI-2 输出端口和 1 个复制端口
16 个虚拟通道和 VC-ID 重新映射
与 MIPI D-PHY v2.1 兼容
多达 4 个数据通道，每个端口 2 个时钟
每个通道高达 2.5Gbps，每个端口 10Gbps
用于非板载处理的四路 CMLOUT 输出端口
从 4 个 FPD RX 端口复制的 4 个 CMLOUT 端口能够以相同的线路速率驱动另一个解串器
双 I2C 端口
冻结帧检测

应用领域

汽车驾驶员辅助系统 (ADAS)
安全和监控
工业和消费类远程摄像头
医疗成像系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	7.55Gbps
	工作温度	-40℃~+105℃

	属性	参数值
	通道数	4
	输出	MIPI
	控制接口	I2C
