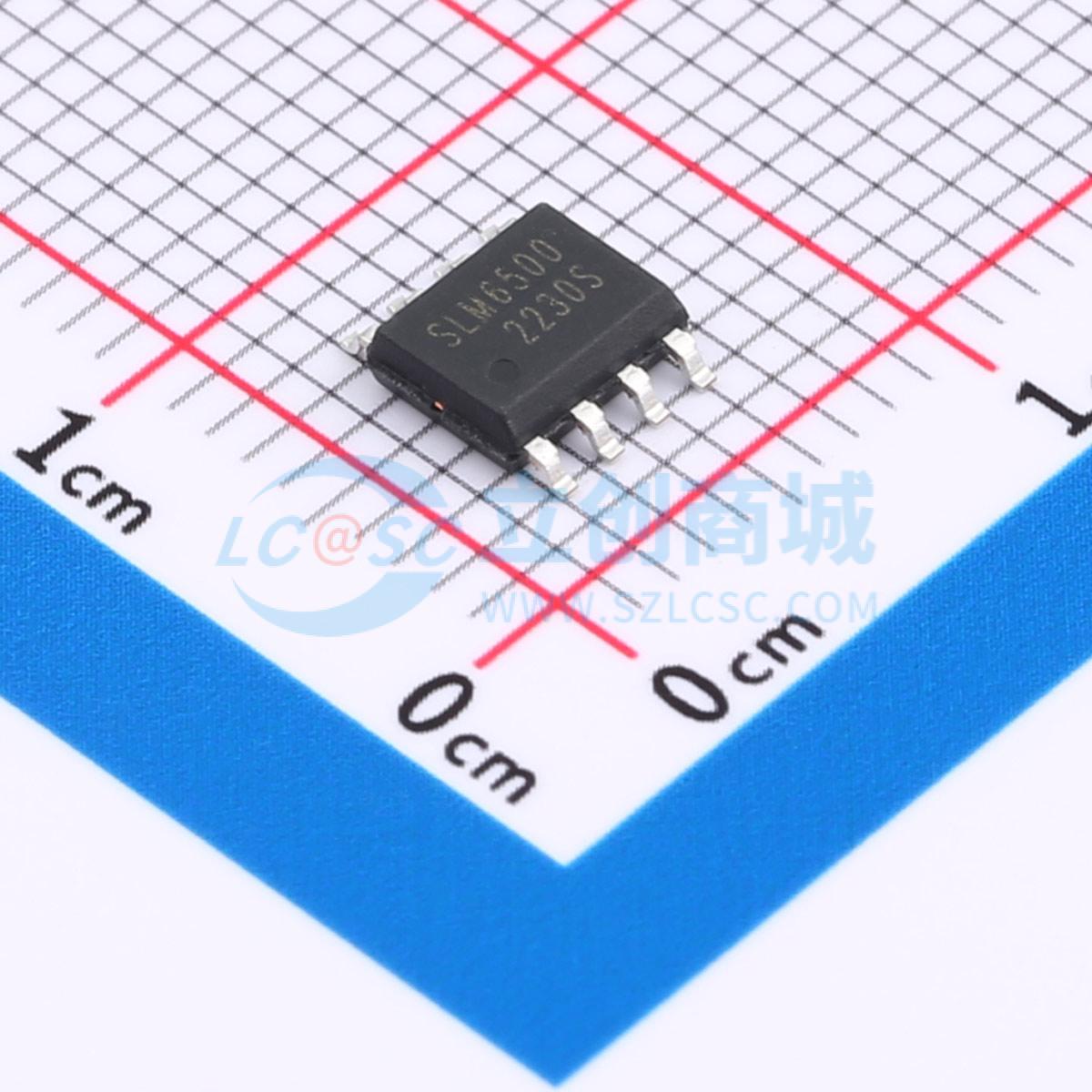

温馨提醒：图片仅供参考，商品以实物为准

SLM6500S

2A单节锂电池充电管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLM6500升级版，可以完全替代SLM6500
品牌名称: 无锡松朗微
商品型号: SLM6500S
商品编号: C7541670
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.11564克(g)

商品参数

商品概述

SLM6500(S) 是一款面向5V交流适配器的2A锂离子电池充电器。它是采用1.2MHz固定频率的同步降压型转换器，具有高达90%以上的充电效率，自身发热量极小。 SLM6500(S)包括完整的充电终止电路、自动再充电和一个精确度达±1%的4.2V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。 SLM6500(S)采用带散热片的SOP8或MSOP8封装，并且只需极少的外围元器件，因此能够被嵌入在各种手持式应用中，作为大容量电池的高效充电器。

商品特性

1.2MHz固定开关频率
高达90%以上的输出效率
最大2.5A输出电流
无需防反灌电流二极管
输入耐压8.5V
6.3V OVP保护
无需外置功率MOS管或续流二极管
精度达到±1%的4.2V充电电压
充电状态双输出、无电池和故障状态显示
C/10充电终止
待机模式下的供电电流为140uA
2.9V涓流充电
软启动限制了浪涌电流
电池温度监测功能
输出短路保护功能
采用8引脚SOP/MSOP封装

应用领域

移动电话
平板电脑
MP3、MP4播放器
数码相机
电子词典
GPS
便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.8V~6V
	最大充电电流	2A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	140uA
