9.8折

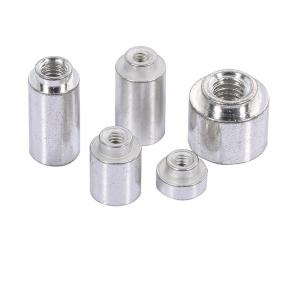

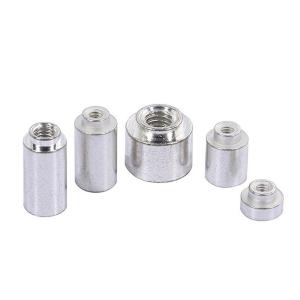

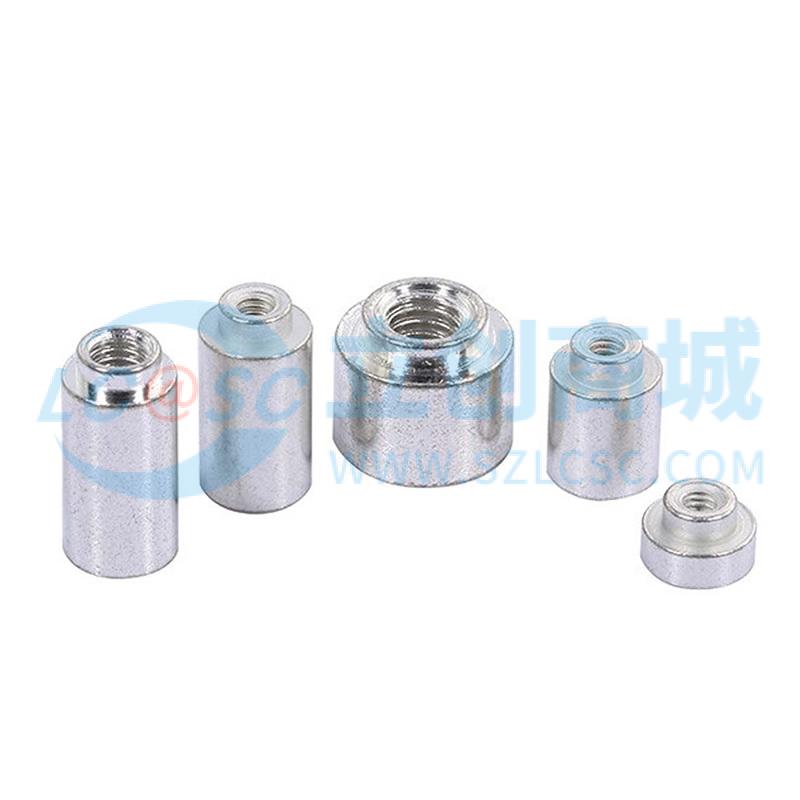

雄和远景，电路板表贴圆螺母柱，M3X2.2，铜镀锡
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.436296
原价：￥ 0.4452
50+￥0.410816￥0.4192
1000+￥0.347116￥0.3542
5000+￥0.334376￥0.3412
- 品牌名称
- Sinhoo(雄和远景)
- 商品型号
- SMTSO3022CTJ
- 商品编号
- C7541216
- 商品毛重
0.6245克(g)
螺纹（M）
板高（L）
插深（A）
广东仓505
SMT仓510
购买数量
个
(1000个/圆盘，最小起订量5个，递增量：5)
总价金额：
￥0.00近期成交4单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
Sinhoo(雄和远景) SMTSO3022CTJ 电路板表贴圆螺母柱采用优质铜材制造，表面镀锡处理，具有良好的导电性、耐腐蚀性和焊接性能。该产品规格为M3×2.2，适用于高精度电子组装场景，确保在回流焊过程中稳定可靠。其结构设计紧凑，底部带有吸盘面，便于自动化设备拾取与贴装，提升生产效率。产品符合ROHS环保标准，无铅无卤，满足现代电子制造的环保要求。尺寸公差严格控制（如外径Φ5.56±0.13mm，高度2.20±0.05mm），保证装配一致性。支持多种PCB板厚（最小0.5mm）及通孔尺寸（Φ2.5~4.2mm），兼容性强。可搭配标准焊盘进行回流焊安装，无需额外机械固定，简化工艺流程。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
该款表贴圆螺母柱广泛应用于各类需要表面贴装固定件的电子设备中，尤其适合于SMT生产线上的自动化装配。常见应用包括：
1
工业控制设备中的电路板固定
2
消费类电子产品（如路由器、智能穿戴设备）内部结构件连接
3
医疗电子设备的模块化组装
4
汽车电子系统中的PCB板支撑与接地
5
通信设备中用于连接金属外壳或散热片
由于其具备良好的电气连续性，也可用于需要接地或屏蔽功能的场合。适用于厚度在0.5mm以上的PCB板，配合标准焊盘设计，可在回流焊炉中完成焊接，实现高效、稳定的机械与电气连接。
注意事项 PRECAUTIONS
1
使用前请确认PCB板厚度不低于0.5mm，且通孔直径应在2.5mm至4.2mm范围内，以确保螺母柱正确安装。
2
焊接时建议使用标准回流焊工艺参数，避免温度过高导致镀层氧化或变形。
3
安装前需检查焊盘是否清洁，无氧化物或油污，以保证焊接质量。
4
不建议在振动剧烈或高温环境下长期使用，若需特殊环境适应，请咨询厂家进行选型验证。
5
存放时应保持干燥通风，避免受潮生锈；推荐密封保存于防静电袋中。
6
本产品为精密元件，不建议手工弯折或二次加工，以免影响性能。
7
长期储存超过一年后，建议重新检测镀层状态及机械强度后再投入使用。
