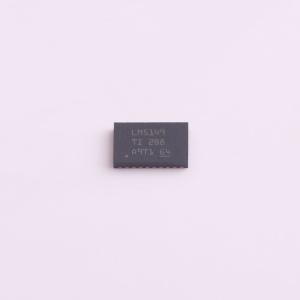

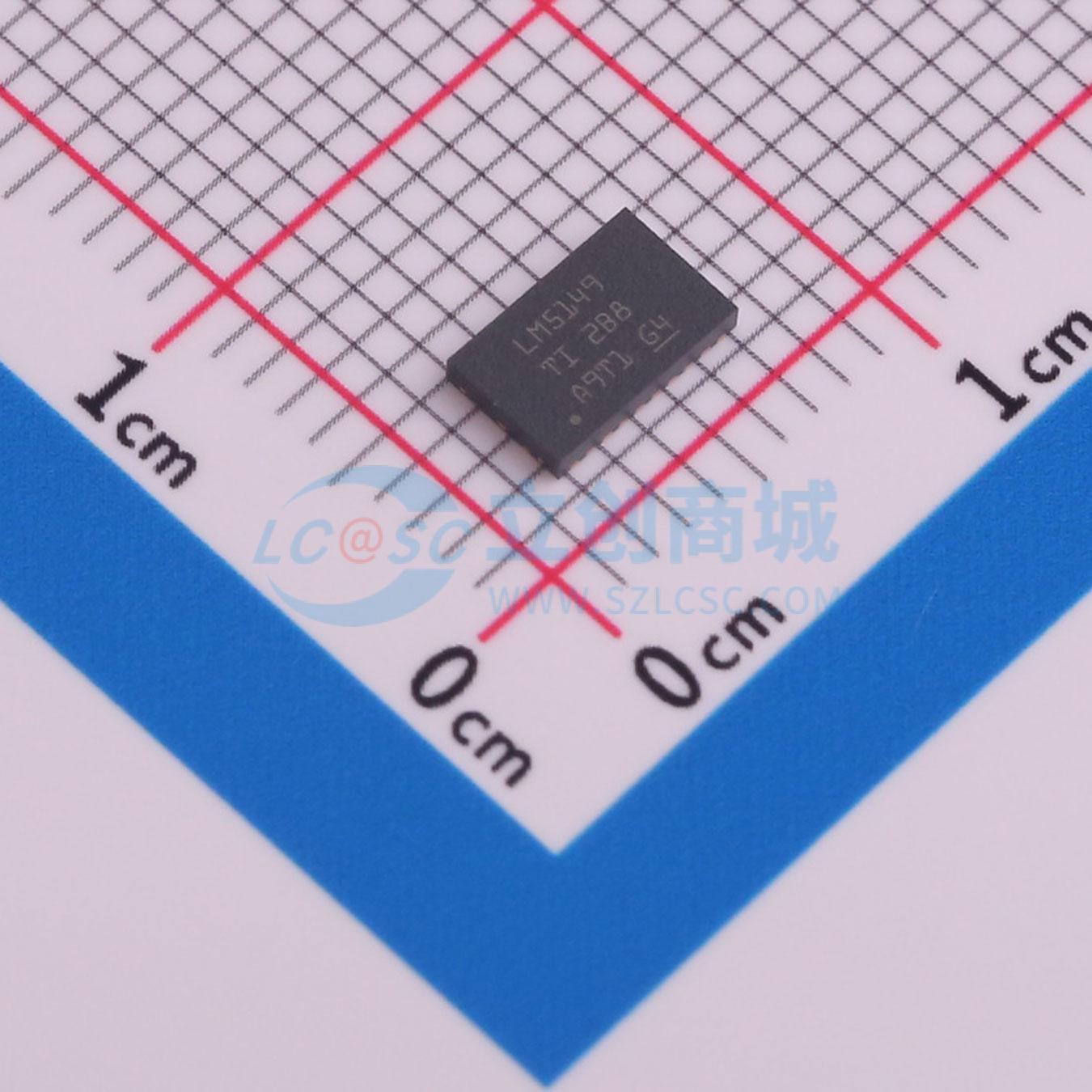

温馨提醒：图片仅供参考，商品以实物为准

LM5149RGYR

80V超低静态电流同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5149是一款80V、超低静态电流的同步降压控制器,适用于高电流、单输出应用。该控制器采用峰值电流模式控制架构,易于环路补偿,快速瞬态响应和出色的负载和线路调节性能。LM5149具有两个独特的EMI降低特性:主动EMI滤波器和双随机扩频（DRSS）。
品牌名称: TI(德州仪器)
商品型号: LM5149RGYR
商品编号: C7528454
商品封装: VQFN-24(3.5x5.5)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

LM5149是一款80V超低压差（IO）同步降压DC/DC控制器，适用于大电流单输出应用。该控制器采用峰值电流模式控制架构，便于进行环路补偿，具有快速瞬态响应以及出色的负载和线性调整率。LM5149可设置为交错双相模式，在大电流应用中实现精确的均流。该器件的输入电压（VIN）低至3.5V，必要时可实现接近100%的占空比。 LM5149具备两项独特的电磁干扰（EMI）降低特性：有源EMI滤波器和双随机扩频（DRSS）。有源EMI滤波器可感应直流输入总线上的任何噪声或纹波电压，并注入反相抵消信号以减少干扰。DRSS结合了低频三角调制和高频随机调制，分别降低低频和高频频段的EMI。这种混合技术符合行业标准电磁兼容性（EMC）测试中规定的多分辨率带宽（RBW）设置。 LM5149的其他特性包括：最高结温可达150℃；用户可选择二极管仿真模式，以在轻载条件下降低电流消耗；漏极开路电源正常标志，用于故障报告和输出监控；精密使能输入；可向预偏置负载单调启动；集成VCC偏置电源稳压器和自举二极管；内部软启动时间为3ms；具备带自动恢复功能的热关断保护。 LM5149控制器采用3.5mmx5.5mm热增强型24引脚VQFN封装，带有外露焊盘以帮助散热。

商品特性

提供有助于功能安全系统设计的功能安全相关文档
有源EMI滤波器，可增强低频段的EMI性能
可选双随机扩频（DRSS），可增强全频段（低频和高频）的EMI性能
平均降低EMI 25dBμV
使外部差模输入滤波器尺寸减小50%，降低系统成本
针对CISPR 32 B类要求进行了优化
多功能同步降压DC/DC控制器
宽输入电压范围：3.5V至80V
精度为1%的固定3.3V、5V、12V输出，或0.8V至55V可调输出
最高结温150℃
关断模式电流：2.3μA
空载睡眠电流：9.5μA
最多可堆叠两相
具备带频率折返功能的高级降压特性
开关频率范围：100kHz至2.2MHz，具备同步输入和同步输出功能
具备强大的固有保护特性，确保设计可靠
内部打嗝模式过流保护
使能和电源正常（PGOOD）功能
VCC、VDDA和栅极驱动欠压锁定（UVLO）保护
内部或外部环路补偿
带迟滞功能的热关断保护
可使用WEBENCH电源设计工具基于LM5149进行定制设计

应用领域

楼宇自动化
工业运输
无线基础设施
测试与测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~80V
	输出电压	800mV~55V
	输出电流	-
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9.5uA
	开关管(内置/外置)	外置
	输出类型	可调
