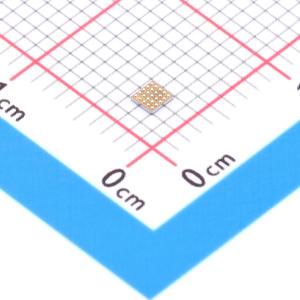

温馨提醒：图片仅供参考，商品以实物为准

AFE4432YCHR

描述: AFE4432 是一款面向诸如心率监测 (HRM) 和周围毛细血管氧饱和度 (SpO2) 测量等光学生物传感应用的模拟前端。该器件支持多达 4 个开关发光二极管 (LED) 和三个光电二极管 (PD)。AFE 配有两个带 8 位电流控制的 LED 驱动器。该器件具有宽动态范围的发送和接收电路，有助于检测超小信号电平。可定义多达 12 个信号相位集，每个相位集都包含 LED 和环境相位的组合。接收器输入端的低噪声失调 DAC 可自动控制，从而消除环境光和 LED 光产生的直流。在各相位中，PD 所产生的电流先经 TIA 转换为电压，再滤波，然后使用通用 ADC 进行数字化。ADC 代码可存储在 160 样本的 FIFO 块中。可使用 SPI 或 I2C 接口读取 FIFO。
品牌名称: TI(德州仪器)
商品型号: AFE4432YCHR
商品编号: C7528440
商品封装: DSBGA-25
包装方式: 编带
商品毛重: 0.06克(g)

商品概述

AFE4432 是一款面向诸如心率监测 (HRM) 和周围毛细血管氧饱和度 (SpO2) 测量等光学生物传感应用的模拟前端。该器件支持多达 4 个开关发光二极管 (LED) 和三个光电二极管 (PD)。AFE 配有两个带 8 位电流控制的 LED 驱动器。该器件具有宽动态范围的发送和接收电路，有助于检测超小信号电平。可定义多达 12 个信号相位集，每个相位集都包含 LED 和环境相位的组合。接收器输入端的低噪声失调 DAC 可自动控制，从而消除环境光和 LED 光产生的直流。在各相位中，PD 所产生的电流先经 TIA 转换为电压，再滤波，然后使用通用 ADC 进行数字化。ADC 代码可存储在 160 样本的 FIFO 块中。可使用 SPI 或 I2C 接口读取 FIFO。

商品特性

支持多达 12 个相位集的信号采集
支持多达 4 个 LED 和 3 个 PD
在每个相位内均可实现灵活的 LED 和 PD 分配
从不同的传感器以不同的数据速率同时采集信号
精确、连续的 PPG 监测
可穿戴设备连续监测心率的低电流，接收器典型值为 12μA
在 0.5Hz - 10Hz 频带内的峰值系统 SNR 为 115dB，可实现高精度 SpO2 测量
8 位可编程 LED 电流，可调范围为 25mA 至 250mA
可点亮两个并联 LED 且具有独立的每相位电流控制功能的模式
可编程每相位 LED 导通时间
同时支持 4 个 LED，适用于 SpO2、多波长 HRM
支持 3 路时分多路复用 PD 输入
2 个并行接收器（2 组 TIA/滤波器）
各 TIA 输入端都具有独立环境失调电压消减 DAC，各相控制均为 8 位，可调范围高达 255μA
每个 TIA 输入端具有单独的 LED 失调电压消减 DAC，各相控制均为 9 位，范围为 64μA
ADC 输出端的数字环境消减
具有可编程带宽的噪声滤波器
跨阻增益：3.7 kΩ 至 1 MΩ
支持外部时钟或内部振荡器
可选择以与系统时钟同步的方式获取数据
自动消除环境、LED 直流
采样深度为 160 的 FIFO
SPI 接口/I2C 接口
1.9mm × 1.8mm DSBGA 封装，0.35mm 间距
电源：接收：1.7V - 1.9V，发射：3V - 5.5V

应用领域

用于可穿戴设备和耳戴式设备的光学心率监测 (HRM)
心率变异性 (HRV) 分析
血氧饱和度 (SpO2) 测量

	属性	参数值
	商品目录	模拟前端(AFE)
	工作电压	1.7V~1.9V；3V~5.5V
	信噪比	115dB

	属性	参数值
	静态电流	12uA
	接口类型	I2C；SPI
