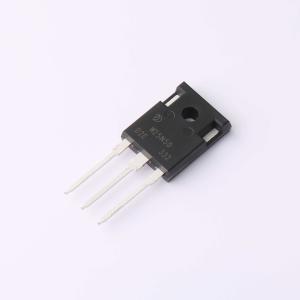

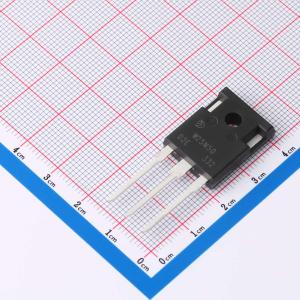

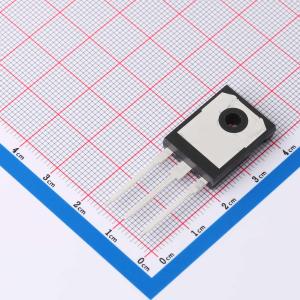

W25N50
耐压:500V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- W25N50是一款高压功率MOSFET，其设计具备更优特性，如开关时间快、栅极电荷低、导通电阻低，且具有高抗雪崩特性。这款功率MOSFET通常用于开关电源和适配器的高速开关应用中。
- 品牌名称
- 晶导微电子
- 商品型号
- W25N50
- 商品编号
- C7528260
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 7.971667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 270mΩ@10V,12.5A | |
| 耗散功率(Pd) | 219W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@400V | |
| 输入电容(Ciss) | 2.66nF@25V | |
| 反向传输电容(Crss) | 10.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 220pF |
商品特性
- 环氧树脂符合 UL 94 V-0 阻燃等级
- 采用高密度单元设计，实现低导通电阻 RDS(ON)
- 电压控制型小信号开关
- 坚固可靠
- 具备高达 2KV（人体模型 HBM）的静电放电（ESD）保护能力
