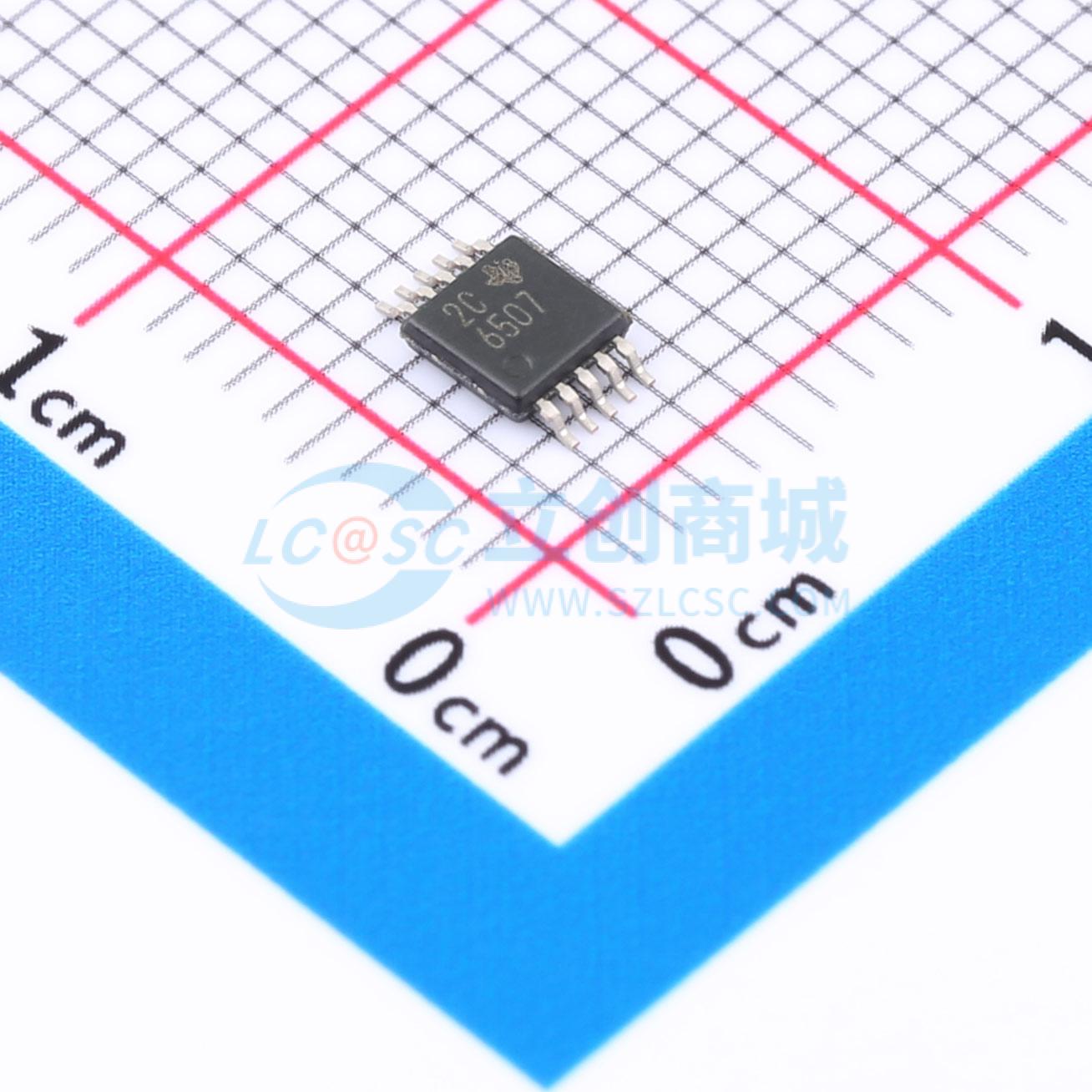

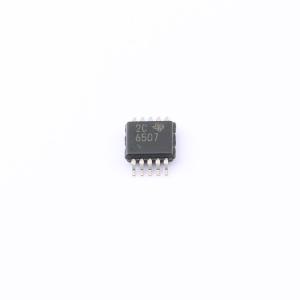

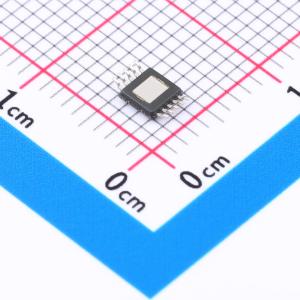

SN6507DGQRQ1

低排放36V推挽变压器驱动器，带占空比控制，适用于隔离电源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高压、高频推挽变压器驱动器，能以小尺寸解决方案提供隔离电源。该设备具有推挽拓扑的优点，如简单、低电磁干扰和磁通抵消，可防止变压器饱和。通过占空比控制减少宽输入范围的元件数量，并选择高开关频率以减小变压器尺寸，进一步节省空间。该设备集成了一个控制器和两个 0.5A 的 NMOS 功率开关，它们异相开关
品牌名称: TI(德州仪器)
商品型号: SN6507DGQRQ1
商品编号: C7528027
商品封装: HVSSOP-10
包装方式: 编带
商品毛重: 0.077克(g)

商品参数

商品概述

SN6507-Q1是一款高压、高频推挽式变压器驱动器，能以小尺寸解决方案提供隔离电源。该器件具备推挽式拓扑结构的优点，即简单、低EMI以及磁通抵消功能，可防止变压器饱和。通过占空比控制（可减少宽输入范围所需的元件数量）以及选择高开关频率（减小变压器尺寸），可进一步节省空间。该器件集成了一个控制器和两个0.5-A的异相开关NMOS功率开关。其输入工作范围通过精确的欠压锁定功能进行编程设定。该器件具备过流保护（OCP）、可调欠压锁定（UVLO）、过压锁定（OVLO）、热关断（TSD）以及先断后通电路，可防止出现故障情况。可编程软启动（SS）功能可将浪涌电流降至最低，并为关键上电要求提供电源排序。扩频时钟（SSC）和引脚可配置的压摆率控制（SRC）可进一步降低辐射和传导干扰，以满足超低EMI要求。 SN6507-Q1采用10引脚HVSSOP DGQ封装。该器件的工作温度范围为-55℃至125℃。

商品特性

具备功能安全能力
提供有助于功能安全系统设计的文档：SN6507-Q1
通过AEC-Q100（1级）认证，适用于汽车应用
可使用WEBENCH电源设计工具，基于SN6507-Q1进行定制设计
用于隔离变压器的推挽式驱动器
宽输入电压范围：3 V至36 V
输入电压耐受能力高达60 V
用于线路调节的占空比控制
带可编程电流限制的0.5-A开关
宽开关频率范围：100 kHz至2 MHz
与小尺寸变压器兼容
可编程开关频率
具备外部时钟同步选项
低噪声和低辐射
对称推挽式拓扑结构
扩频时钟
引脚可配置的压摆率控制
保护特性
可调欠压锁定（UVLO）
可编程过流保护（OCP）
过压锁定（OVLO）
热关断（TSD）
宽温度范围：-55℃至125℃
可编程软启动，可降低浪涌电流
带散热焊盘的10引脚HVSSOP（DGQ）封装

应用领域

以下设备的隔离电源：
电池管理系统（BMS）
车载充电器
DC/DC转换器
逆变器和电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	变压器驱动器
	输入电压	3V~36V
	功率管耐流	500mA

	属性	参数值
	功率管导通电阻	1Ω
	静态电流(Iq)	4mA
	工作温度	-55℃~+125℃
