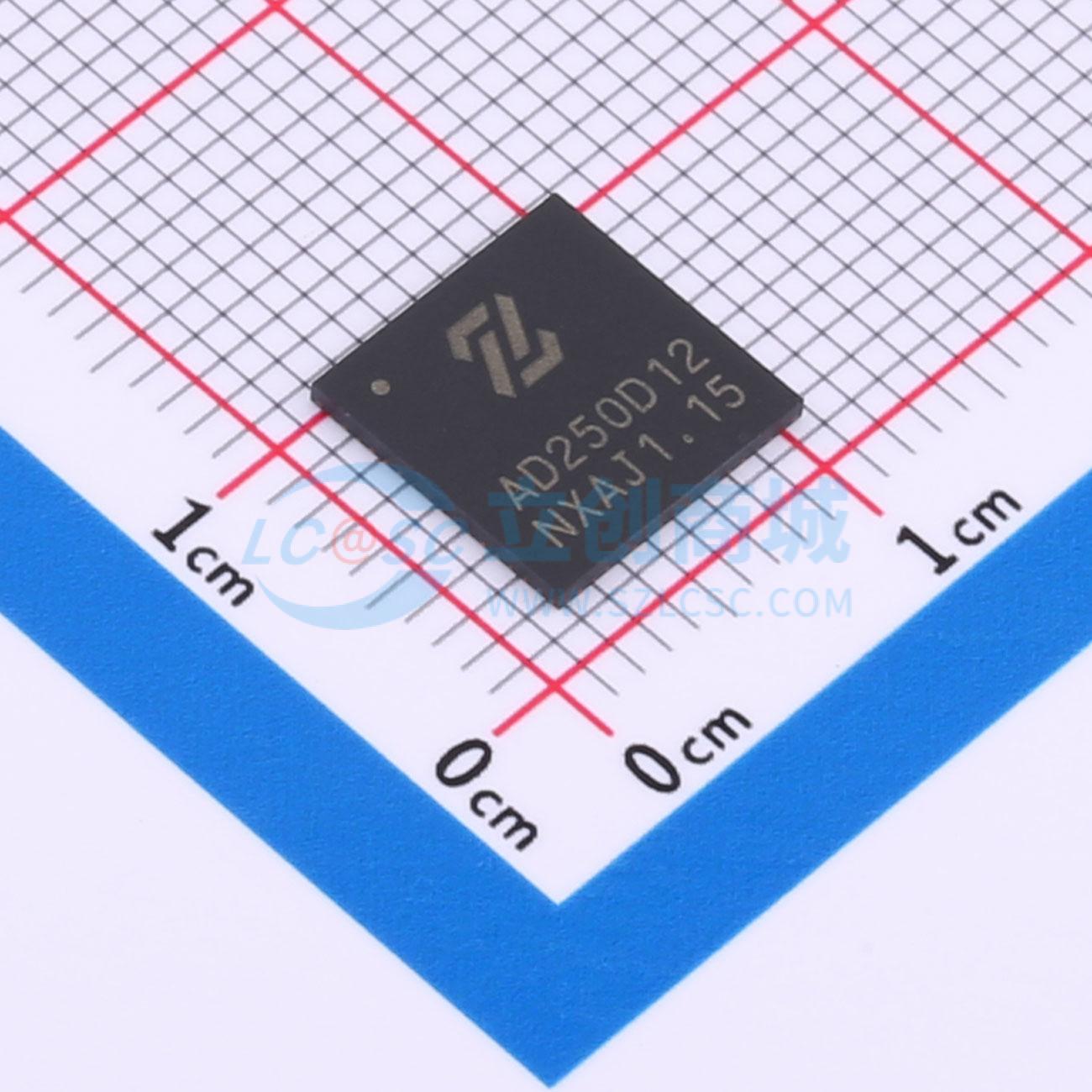

温馨提醒：图片仅供参考，商品以实物为准
ZGAD250D12
12位双通道高速模数转换器（ADC）
- 描述
- ZGAD250D12是双通道12位250Msps的模数转换器(ADC)，设计应用于高频率，宽动态范围信号的数字化。
- 品牌名称
- Zynalog(徴格)
- 商品型号
- ZGAD250D12
- 商品编号
- C7527746
- 商品封装
- QFN-64(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 250MHz | |
| 通道数 | 2 | |
| 工作电压 | 1.8V | |
| 接口类型 | LVDS | |
| 差分输入 | 是 | |
| 积分非线性 | 0.6LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 68dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | - | |
| 静态电流 | - | |
| 功能特性 | 软复位；同步采样 |
商品概述
ZGAD250D12 是一款双通道、12位、250Msps 模数转换器 (ADC)，专为高频、宽动态范围信号的数字化而设计。该系列具备包括 68dB 信噪比 (SNR) 和 85dB 无杂散动态范围 (SFDR) 在内的优异性能，非常适合要求严苛的信号链应用。1500MHz 的输入带宽使得 ADC 在高速采样时仍能保持良好的性能。其延迟仅为六个时钟周期。静态特性包括典型值为 ±0.6LSB 的积分非线性误差 (INL) 和典型值为 ±0.25LSB 的微分非线性误差 (DNL)。时钟输入可由正弦波、PECL、LVDS、TTL 或 CMOS 信号进行差分驱动。可选的时钟占空比稳定器确保了在很宽的时钟占空比范围内都能实现全速工作的高性能。
商品特性
- 采样率 10Msps ~ 250Msps
- 1.8V 单电压供电
- 输出：DDR LVDS
- 输入范围：1.5Vₚ₋ₚ
- 信噪比 (SNR)：68dB
- 无杂散动态范围 (SFDR)：85dB
- 信道隔离度：90dB
- 全功率带宽：1500MHz
- 全速率运行功耗：620 mW
- 双通道采样
- 可选时钟占空比稳定器
- 节能的低功耗模式和休眠模式
- 可配置的 SPI 串行口（支持 1.8V ~ 3.6V）
- 封装：QFN64
- 工作温度：-40°C ~ 85°C
应用领域
- 信号链
- 测试测量仪器
- 医疗设备
- 视频设备
- 蜂窝基站
