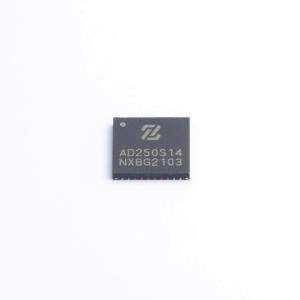

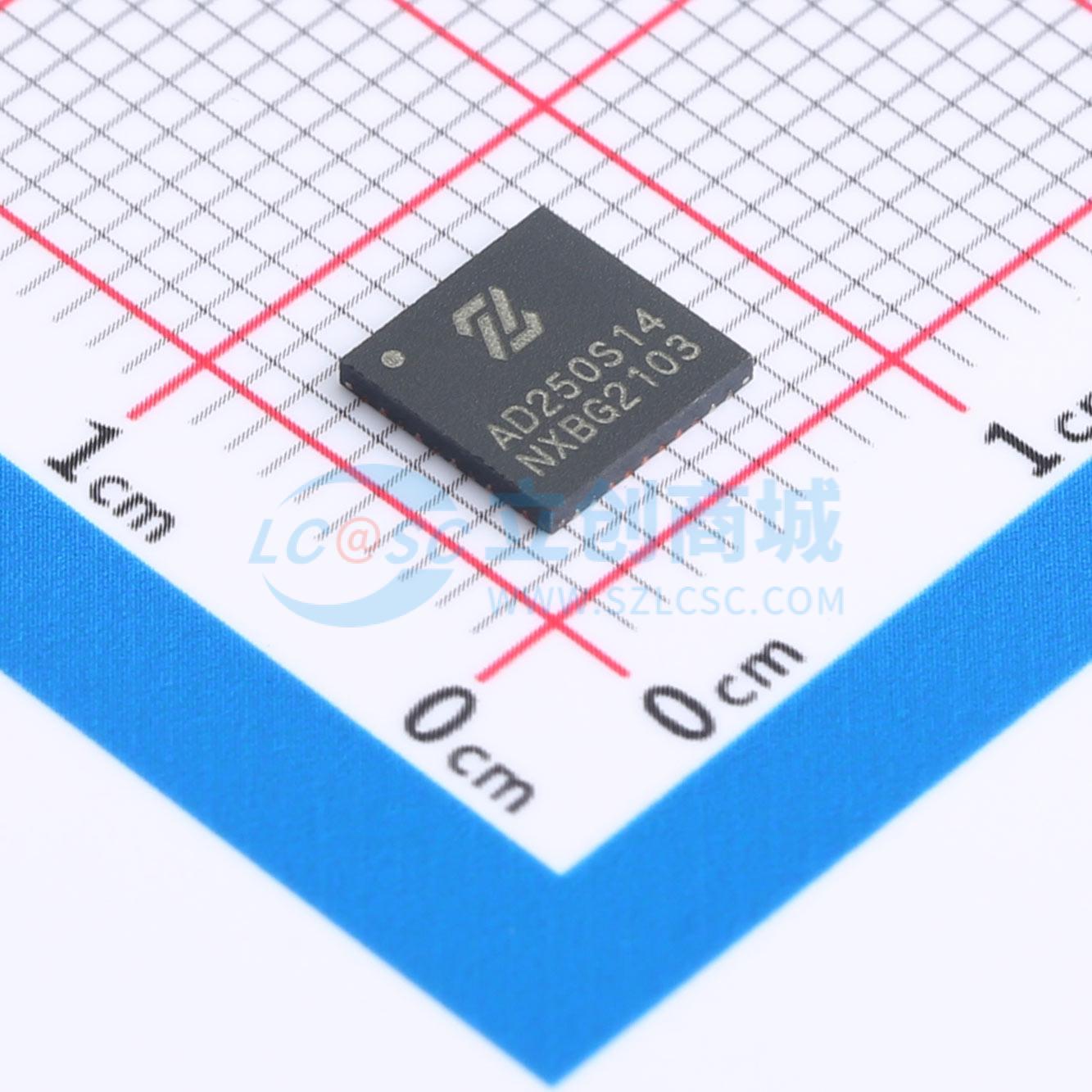

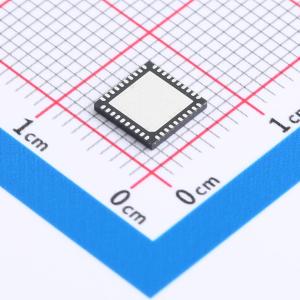

ZGAD250S14
14位单通道高速模数转换器（ADC）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道14位250Msps的模数转换器(ADC)。设计应用于高频率，宽动态范围信号的数字化。
- 品牌名称
- Zynalog(徴格)
- 商品型号
- ZGAD250S14
- 商品编号
- C7527745
- 商品封装
- QFN-40(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 14 | |
| 采样率 | 250MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.8V | |
| 接口类型 | LVDS | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 70dB | |
| 基准电压源 | 内置；外置 | |
| 静态电流 | 170mA | |
| 功能特性 | 软复位 |
商品概述
ZGAD250S14 是一款单通道 14 位、采样率高达 250Msps 的模数转换器。它专为高频、宽动态范围信号的数字化而设计。该系列产品具备 70dB 的信噪比和 90dB 的无杂散动态范围，适用于要求严苛的信号链应用。其 1500MHz 的输入带宽使其能够在高频采样时保持良好的性能。延迟仅为六个时钟周期。静态特性包括 ±1LSB 的典型积分非线性误差和 ±0.35LSB 的典型微分非线性误差。时钟输入可由正弦波、PECL、LVDS、TTL 或 CMOS 差分信号驱动。可选的时钟占空比稳定器使其能够在很宽的时钟占空比范围内实现全速率、高性能运行。
商品特性
- 采样率范围为 10Msps 至 250Msps
- 采用 1.8V 单电源供电
- 输出接口为 DDR LVDS
- 输入范围为 1.5Vpp
- 信噪比为 70dB
- 无杂散动态范围为 90dB
- 全功率带宽为 1500MHz
- 全速率运行功耗为 378mW
- 单通道采样
- 可选时钟占空比稳定器
- 支持节能的低功耗模式和休眠模式
- 配备可配置的 SPI 串行接口（支持 1.8V 至 3.6V 电压）
- 采用 QFN40 封装
- 工作温度范围为 -40°C 至 85°C
应用领域
- 信号链
- 测试测量仪器
- 医疗设备
- 视频设备
- 蜂窝基站
