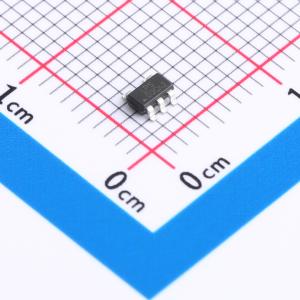

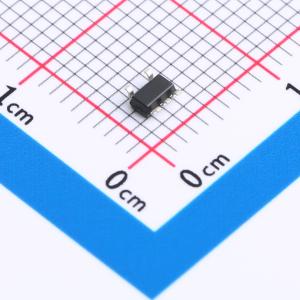

温馨提醒：图片仅供参考，商品以实物为准

LPW5202ADB5F

带过流保护的高端负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LPW5202是一系列负载开关，可为可能遇到大电流情况的系统和负载提供全面保护。这些产品采用节省空间的5引脚SOT23封装。
品牌名称: LOWPOWER(微源半导体)
商品型号: LPW5202ADB5F
商品编号: C7527451
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

LPW5202 是一系列负载开关，可为可能遇到大电流情况的系统和负载提供全面保护。这些器件采用节省空间的 5 引脚 SOT23 封装。该器件包含一个 70mΩ 限流 P 沟道 MOSFET，可在 2.4V 至 6V 的输入电压范围内工作。电流限制可以是固定的，也可以使用外部电阻进行设置。当电流达到阈值时，器件会将电流限制在恒定值，以防止过大电流造成损坏。在内部，当 MOSFET 关断且输出电压高于输入电压时，可防止电流流动。开关由一个高电平有效逻辑引脚控制。集成了热关断保护功能，当持续过流情况导致过热时，会关闭开关以防止器件损坏。

商品特性

2.4V 至 6V 输入电压范围
低导通电阻至 70mΩ
30μA 低电流消耗
超低关断电流（<100nA）
固定或可调电流限制
欠压锁定
阻断反向电流
热关断保护
快速电流限制响应
ESD 保护：人体模型：4kV；带电器件模型：0.5kV
SOT23 - 5 封装

应用领域

笔记本电脑和个人电脑
手机和个人数字助理
USB 或其他外设端口
相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	2.4V~6V
	导通电阻	70mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)
