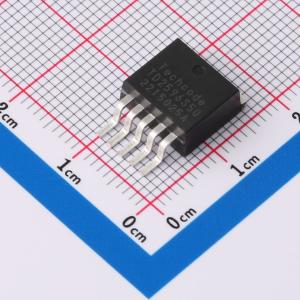

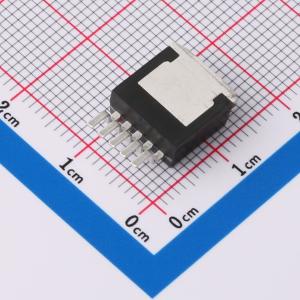

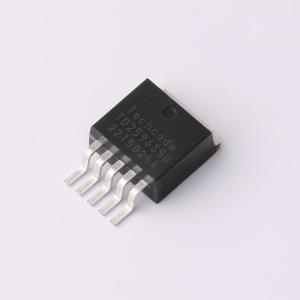

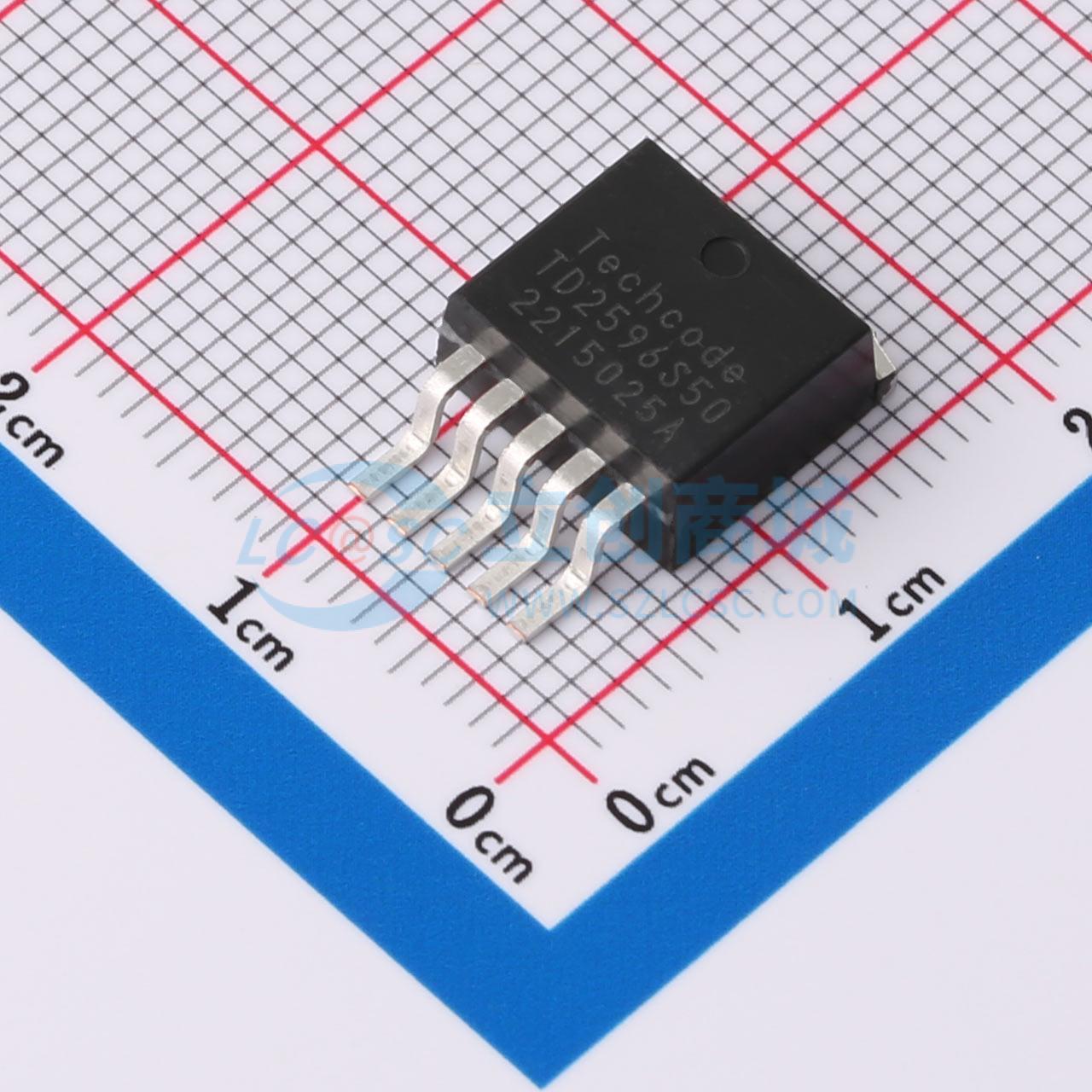

温馨提醒：图片仅供参考，商品以实物为准
TD2596S50
3A 150KHz PWM降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD2596是一款单片异步降压调节器,内部集成的MOSFET提供3A连续负载电流,输入电压范围为9V到40V。采用电流模式控制,提供快速瞬态响应,内置频率补偿和固定频率振荡器。具备电流限制保护和抗振铃功能,减少EMI影响。封装为TO263-5。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD2596S50
- 商品编号
- C7525479
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.716克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~40V | |
| 输出电压 | 4.8V~5.2V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TD2596是一款单片异步降压稳压器。该器件在9V至40V的宽输入电压范围内提供3A的连续负载电流。它采用电流模式控制来调节输出电压，并提供快速瞬态响应。由于需要最少数量的外部元件，这些稳压器易于使用，并包括内部频率补偿和固定频率振荡器。抗振铃功能可减少EMI的影响。该器件采用TO263-5封装，提供了非常紧凑的系统解决方案，对外部元件的依赖性极小。内部功率MOSFET，3A连续输出电流，最高可达90%的效率，输入电压范围：9V至40V，内部振荡器固定150kHz频率，限流保护，降低EMI的抗振铃功能，过温保护，以及TO263-5封装。
应用领域
- 简易高效降压稳压器
- 用于线性稳压器的高效预稳压器
- 板载开关稳压器
- 正负转换器
- 电池充电器
