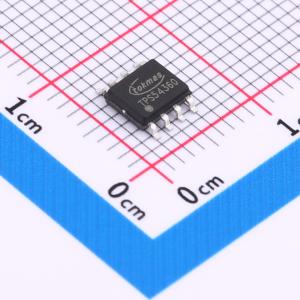

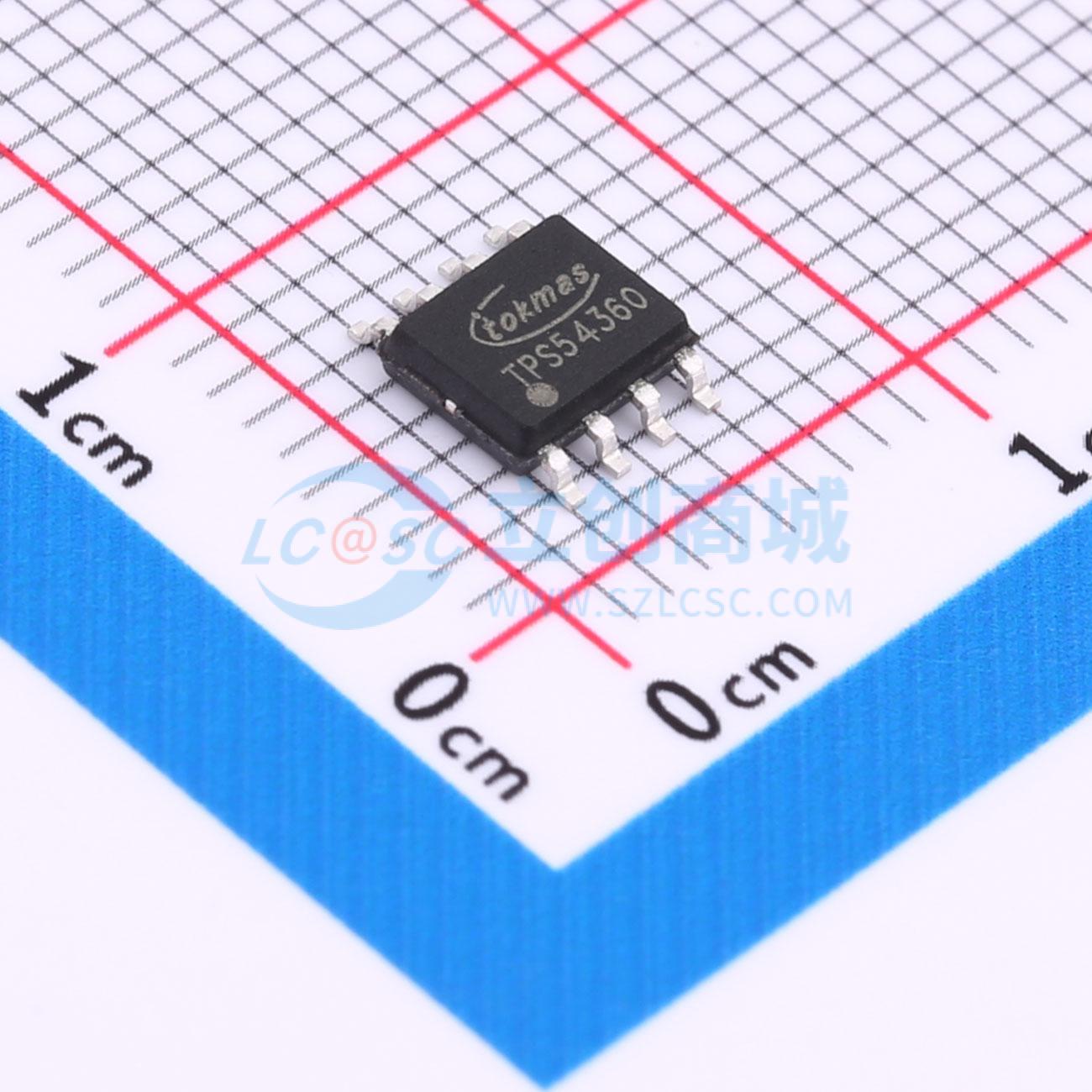

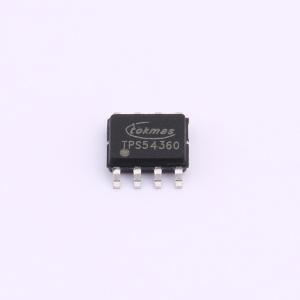

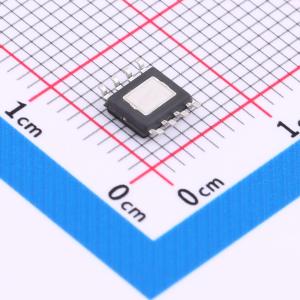

TPS54360DDAR(TOKMAS)
停产 降压型 4.5V~60V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- TPS54360DDAR(TOKMAS)
- 商品编号
- C7525413
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.6334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~58.8V | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
4.2V-60V, 3A, 高效率降压 DC/DC 转换器，可编程频率
宽输入电压范围：4.2V-60V
连续输出电流：3A
反馈参考电压：0.8V ±1%
集成220mΩ高压侧MOSFET
低静态电流：190μA
轻负载下的脉冲跳跃模式 (PSM)
最小导通时间：100ns
内部软启动时间：4ms
可调频率：100kHz至1.2MHz
外部时钟同步
精确的使能阈值，用于可编程输入电压欠压锁定保护 (UVLO) 阈值和迟滞
低压差模式操作
过压和过温保护
采用ESOP-8封装
应用领域
- 12V, 24V, 48V 工业与电信电源系统
- 工业自动化与电机控制
- 车辆附件
