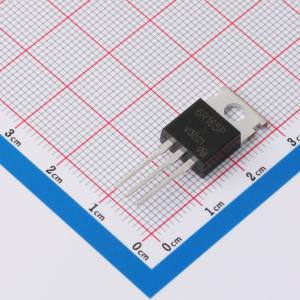

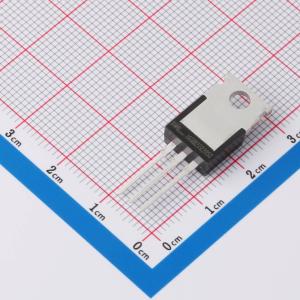

温馨提醒：图片仅供参考，商品以实物为准
IPP60R165CP-VB
1个N沟道 耐压:650V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道MOSFET型号，采用SJ_Multi-EPI技术，适用于电源稳压模块、电动车充电桩、电力电子调速器等领域。TO220；N—Channel沟道,650V；20A；RDS(ON)=190mΩ@VGS=10V,VGS=30V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IPP60R165CP-VB
- 商品编号
- C7525008
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.726克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 190mΩ@10V | |
| 耗散功率(Pd) | 208W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 106nC@10V | |
| 输入电容(Ciss) | 2.322nF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 105pF |
商品特性
- 降低反向恢复时间（trr）、反向恢复电荷（Qrr）和反向恢复峰值电流（IRRM）
- 低品质因数（FOM）：导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 因反向恢复电荷（Qrr）降低，开关损耗低
- 超低栅极电荷（Qg）
- 雪崩能量额定（UIS）
应用领域
- 电信
- 服务器和电信电源
- 照明
- 高强度气体放电灯（HID）
- 荧光灯镇流器照明
- 消费电子和计算机
- ATX电源
- 工业领域
- 焊接
- 电池充电器
- 可再生能源
- 太阳能（光伏逆变器）
- 开关电源（SMPS）
