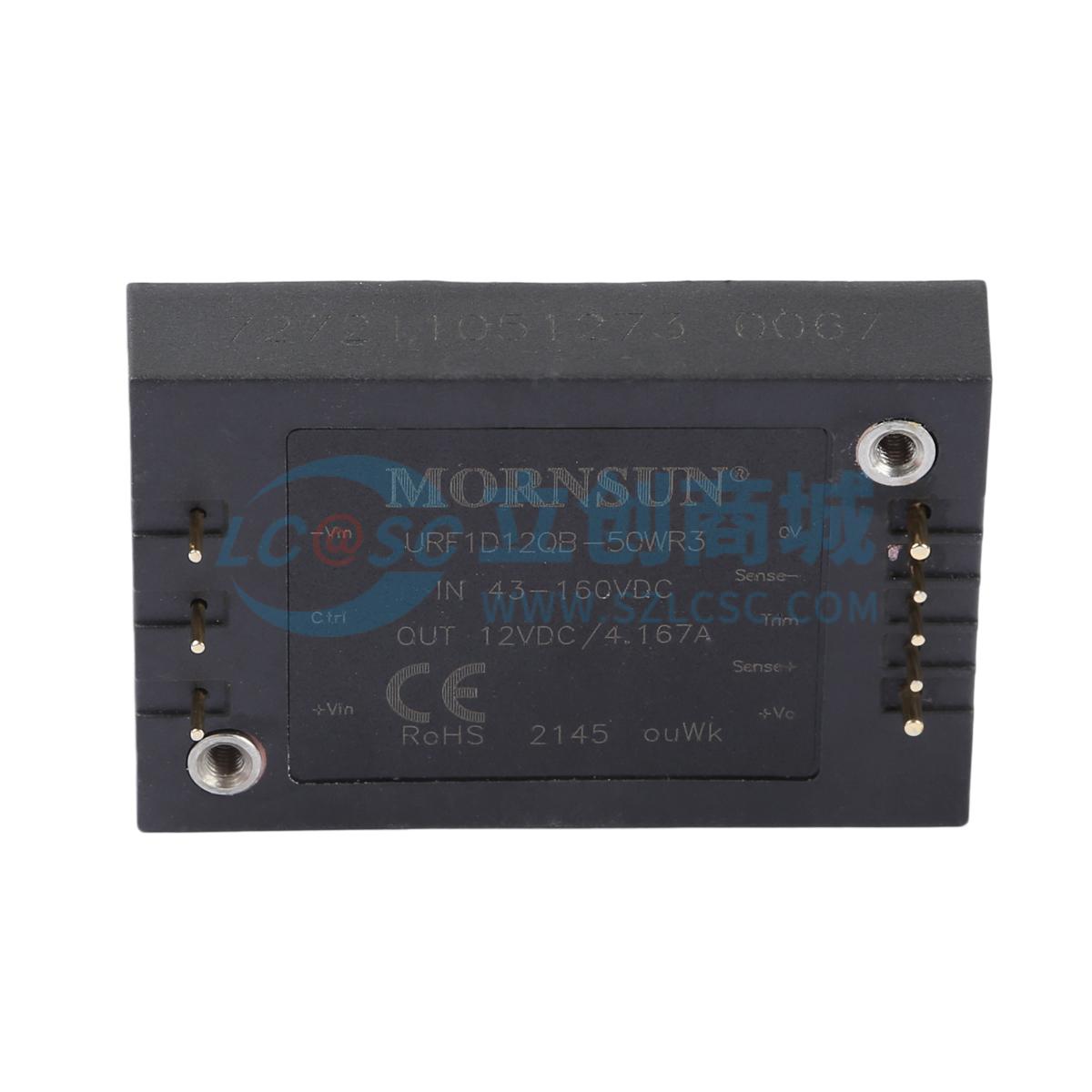

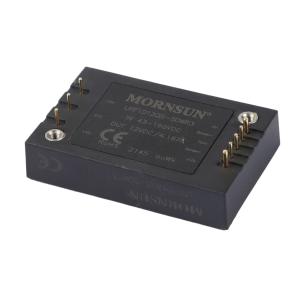

URF1D12QB-50WR3
隔离稳压单路输出DC-DC模块电源，宽电压输入，低空载功耗，加强绝缘，具备多种保护功能，适用于铁路电源领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- URF1D12QB-50WR3
- 商品编号
- C7524804
- 商品封装
- DIP,60.8x39.2mm
- 包装方式
- 托盘
- 商品毛重
- 80.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 50W | |
| 工作电压(Vin) | 43V~160V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 4.167A | |
| 最大容性负载 | 3000uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；过流保护；过压保护；过热保护；轻载高效模式；远端采样补偿 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 170kHz | |
| 静态电流 | 10mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 60.8mm | |
| 宽度 | 39.2mm | |
| 高度 | 12.7mm | |
| 稳压类型 | 稳压型 |
商品特性
- 宽输入电压范围: 43 - 160VDC
- 效率高达 89%
- 低空载功耗
- 加强绝缘，输入 - 输出 3000VAC，输入 - 外壳 2100VAC
- 工作温度范围：-40℃ to +105°C
- 输入欠压保护，输出短路、过流、过压、过温保护
- 国际标准 1/4 砖
应用领域
- 铁路系统及关联设备
