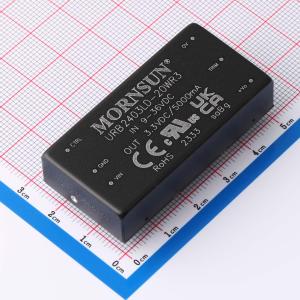

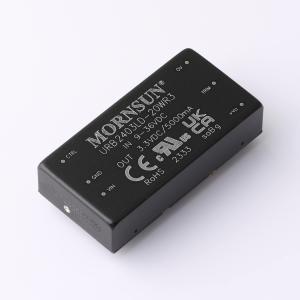

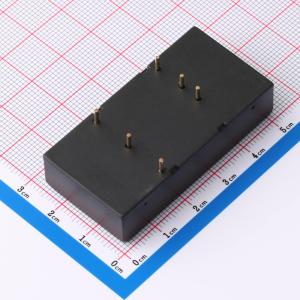

温馨提醒：图片仅供参考，商品以实物为准

URB2403LD-20WR3

20W隔离式DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：超宽4:1输入电压范围。高效率达90%。空载功耗低至0.15W。输入输出隔离测试电压1.5kV DC。输入欠压保护、输出短路、过压、过流保护。工作环境温度范围：-40℃至+85℃。应用：数据传输设备。电池电源
品牌名称: MORNSUN(金升阳)
商品型号: URB2403LD-20WR3
商品编号: C7524782
商品封装: DIP,50.8x25.4mm
包装方式: 管装
商品毛重: 26.5克(g)

商品参数

商品概述

URA_LD-20WR3 & URB_LD-20WR3系列产品输出功率为20W，4:1超宽电压输入范围，效率高达90%，1500VDC的常规隔离电压，允许工作温度-40 to +85℃，输入欠压保护，输出短路、过压、过流保护功能，裸机满足CISPR32/EN55032 CLASS A，A2S和A4S封装拓展系列具有输入防反接保护，广泛应用于数据传输设备、电池驱动设备、通讯设备、分布式电源系统、混合模/数系统、远程控制系统、工业机器人系统、铁路等。

商品特性

超宽输入电压范围（4:1）
效率高达90%
空载功耗低至0.15W
隔离电压1500VDC
输入欠压保护，输出短路、过压、过流保护
工作温度：-40°C to +85°C
裸机满足CISPR32/EN55032 CLASS A
金属六面屏蔽封装
A2S（接线式）和A4S（35mm导轨式）产品
型号具有输入防反接功能
UL60950-1 EN62368-1 BS EN62368-1 IEC60950-1 满足EN50155认证标准

应用领域

数据传输设备
电池驱动设备
通讯设备
分布式电源系统
混合模/数系统
远程控制系统
工业机器人系统
铁路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	输出功率	20W
	工作电压(Vin)	9V~36V
	转换效率	86%
	输出电压(Vout)	3.3V
	输出电流(最大值)	5A
	最大容性负载	10000uF

	属性	参数值
	隔离电压(Vrms)	1.5kV
	特性	欠压保护；短路保护；过流保护；过压保护
	工作温度	-40℃~+85℃
	开关频率	270kHz
	纹波噪声	50mVp-p
	长度	50.8mm
	宽度	25.4mm
	高度	11.8mm
