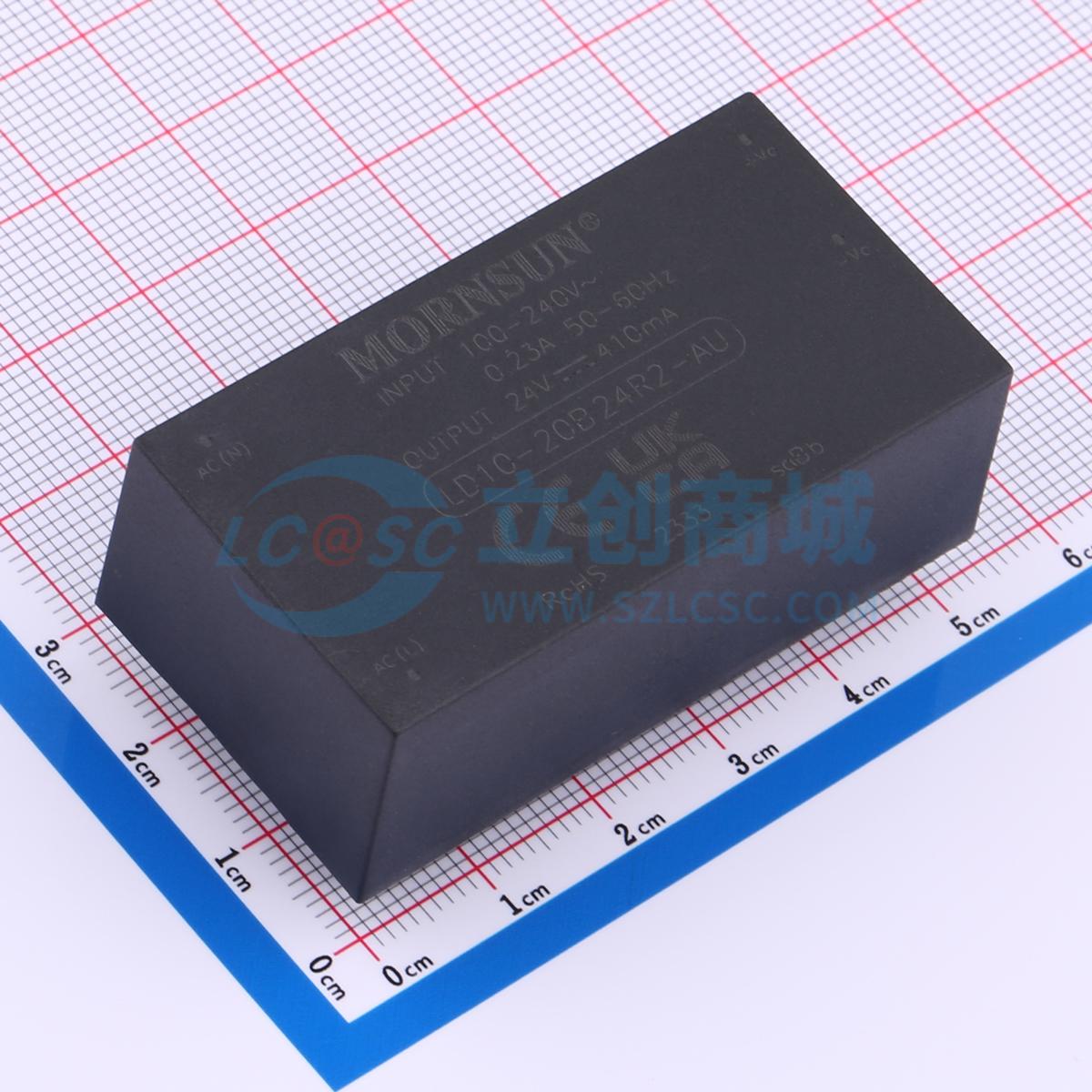

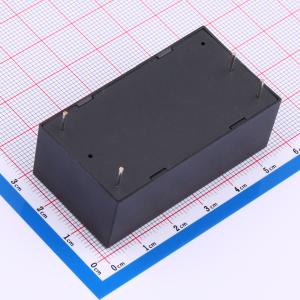

LD10-20B24R2-AU
10W AC-DC模块电源，宽输入电压范围，高隔离电压
- 描述
- LD10-20BxxR2-AU系列是金升阳提供的新一代超小体积开关模块电源，具有宽输入电压范围、交直流两用、低功耗、低纹波噪声、高效率、高可靠性、安全隔离等优点。产品安全可靠，EMC性能好。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LD10-20B24R2-AU
- 商品编号
- C7524701
- 商品封装
- DIP,28.8x53.8mm
- 包装方式
- 托盘
- 商品毛重
- 38.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~370V | |
| 工作电压(AC) | 85VAC~264VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 410mA | |
| 输出功率 | 10W | |
| 静态功耗 | 0.15W | |
| 转换效率 | 83% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 100mVp-p | |
| 最大容性负载 | 500uF | |
| 功能特性 | 过压保护；过流保护；短路保护；故障自恢复 | |
| 隔离电压(Vrms) | 4kV | |
| 长度 | 53.8mm | |
| 宽度 | 28.8mm | |
| 高度 | 19mm | |
| 类型 | 塑封型 | |
| 开关频率 | 65kHz | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 宽输入电压范围：85 - 264VAC/100 - 370VDC
- 交直流两用（同一端子输入电压）
- 工作温度范围：-40°C to +85°C
- 4000VAC高隔离电压
- 空载功耗低至0.15W
- 输出短路、过流、过压保护
- 全塑料外壳，符合UL94V-0
- EMI性能满足CISPR32/EN55032 CLASS B
应用领域
- 工业
- 电力
- 家电
- 仪器仪表
