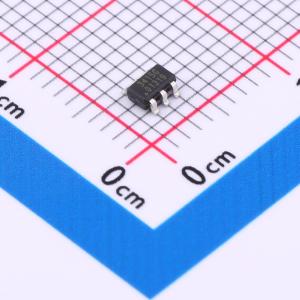

温馨提醒：图片仅供参考，商品以实物为准

AIC3415GG6TR

700mA 1.2MHz 同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AIC3415 是一款同步升压 DC-DC 转换器,提供高达 94% 的效率,支持 2.7V 至 5.25V 的输出电压范围,固定开关频率为 1.2MHz,内置过流、过压和过温保护功能。适用于单节或多节镍镉、镍氢或锂离子电池供电的产品,如无线鼠标、PDA 和便携设备。
品牌名称: AIC(沛亨半导体)
商品型号: AIC3415GG6TR
商品编号: C7503853
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.118333克(g)

商品参数

商品概述

AIC3415是一款同步升压型DC/DC转换器。 AIC3415有两种版本可供选择：自动PWM/PSM版本（AIC3415）和强制PWM版本（AIC3415A）。自动PWM/PSM版本在负载降低时会自动从PWM模式进入PSM模式，目的是提高效率并降低静态电流；强制PWM版本即使在轻载运行时也能保持相同的工作频率，这保证了低输出纹波和噪声。AIC3415为由一节或两节碱性、镍镉、镍氢或锂离子电池供电的产品提供了完整的电源解决方案。它在低至0.5V的电源电压下仍能正常工作。所采用的升压转换器使用内部同步整流器以实现最高效率。该转换器实现了低EMI模式，以减少转换器进入不连续导通模式时的振铃现象，从而有效降低辐射电磁能量。

商品特性

输入启动电压：0.9V
输出电压范围：2.7V至5.25V
最高效率达94%
1.2MHz固定频率开关，内置电流模式补偿
内置保护功能：过流、过压、过温保护
可选自动PWM/PSM版本（AIC3415）和强制PWM版本（AIC3415A）
逻辑控制关断：<1μA
关断功能可断开输出
内置软启动
有源抗振铃控制
小型SOT - 23 - 6封装

应用领域

单节/双节镍镉/镍氢/锂离子电池供电产品
无线鼠标
个人数字助理（PDA）
数码相机
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~6V
	输出电压	2.7V~5.25V
	输出电流	-
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
