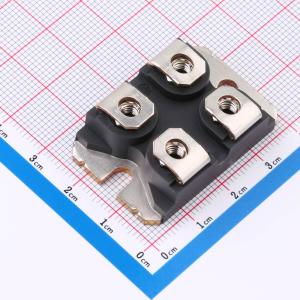

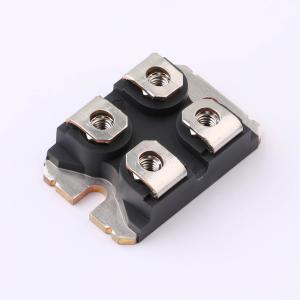

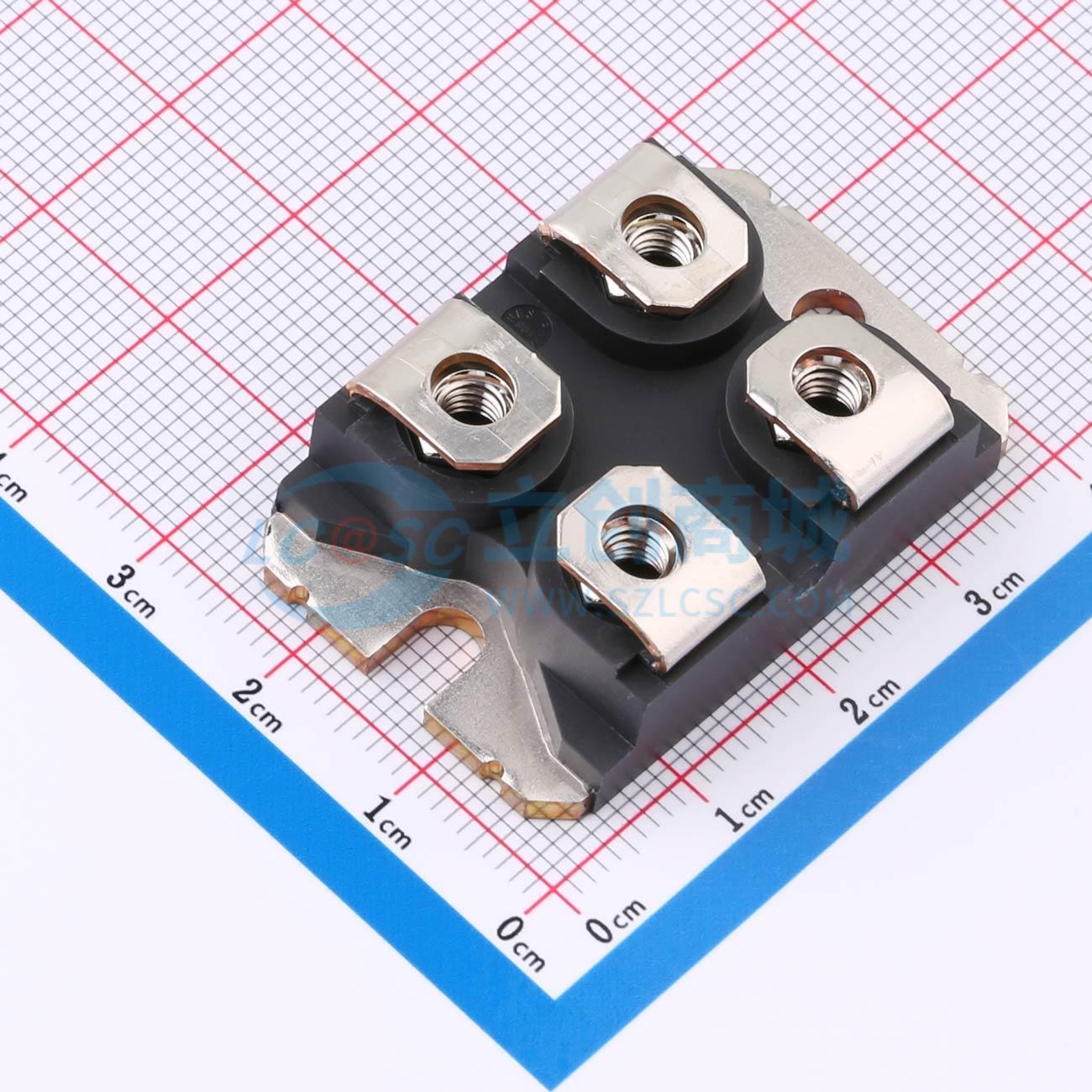

VS-GT180DA120U
1.2kV 281A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：1200 V 沟槽和场截止技术。 低开关损耗。 正温度系数。 易于并联。 方形反向偏置安全工作区 (RBSOA)。 10 μs 短路能力。应用：电源转换：不间断电源 (UPS)、开关电源 (SMPS)、焊接、感应加热
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-GT180DA120U
- 商品编号
- C7503756
- 商品封装
- SOT-227
- 包装方式
- 编带
- 商品毛重
- 34.166667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 1.087kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 281A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 4.75V@5.7mA | |
| 输入电容(Cies) | 9.35nF |
| 属性 | 参数值 | |
|---|---|---|
| 反向传输电容(Cres) | 350pF | |
| 开启延迟时间(Td(on)) | 192ns | |
| 关断延迟时间(Td(off)) | 334ns | |
| 导通损耗(Eon) | 4.4mJ | |
| 关断损耗(Eoff) | 7.3mJ | |
| 反向恢复时间(Trr) | 163ns | |
| 工作温度 | -40℃~+150℃ |
