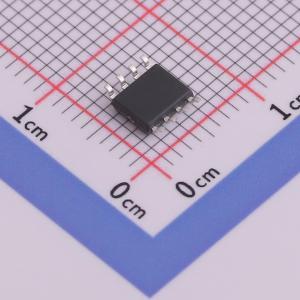

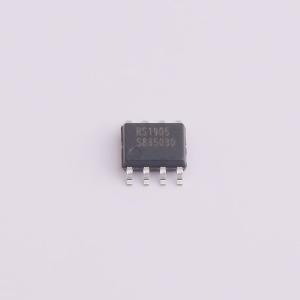

温馨提醒：图片仅供参考，商品以实物为准

RS1905XK

RS1905 500kbps RS-485 收发器，具有±20kV IEC ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能RS-485收发器，适用于工业应用。支持3.0V至5.5V供电电压，数据速率高达500kbps。
品牌名称: RUNIC(润石)
商品型号: RS1905XK
商品编号: C7502541
商品封装: SOP8
包装方式: 编带
商品毛重: 0.194375克(g)

商品参数

商品概述

RS1905是一款适用于工业应用的坚固型半双工RS - 485收发器。总线引脚能承受高水平的IEC接触放电ESD事件，无需额外的系统级保护组件。该器件采用3.3V至5.0V单电源供电。RS1905器件的数据收发速率最高可达500kbps。较宽的共模电压范围和总线引脚的低输入泄漏电流，使RS1905适用于长电缆多点应用。 RS1905采用行业标准的8引脚SOIC封装，可直接替换。其工作环境温度范围为 - 40℃至 + 125℃。

商品特性

高性能，符合RS - 485 TIA/EIA - 485标准
3.0V至5.5V电源电压
总线I/O保护 - ±20kV HBM ESD
±6kV IEC 6100 - 4 - 2接触放电
-7V至 + 128V共模输入电压
同一总线上最多可连接256个节点（1/8单位负载）
低待机电流：≤5μA
具备完整故障保护，确保接收器输出状态已知
上电/断电时无毛刺
短路保护
过温保护
|VOD|>2.1V（@ 5V电源电压）
工作温度范围： - 40℃至 + 125℃
封装：SOIC - 8

应用领域

电表（E - 电表）
逆变器
暖通空调系统
视频监控系统
工业自动化与控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±20kV
	工作温度	-40℃~+125℃
	静态电流	5uA
	通讯模式	半双工
