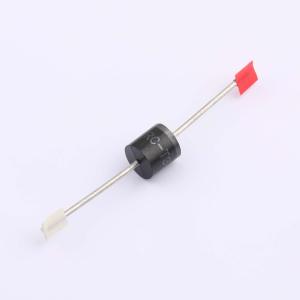

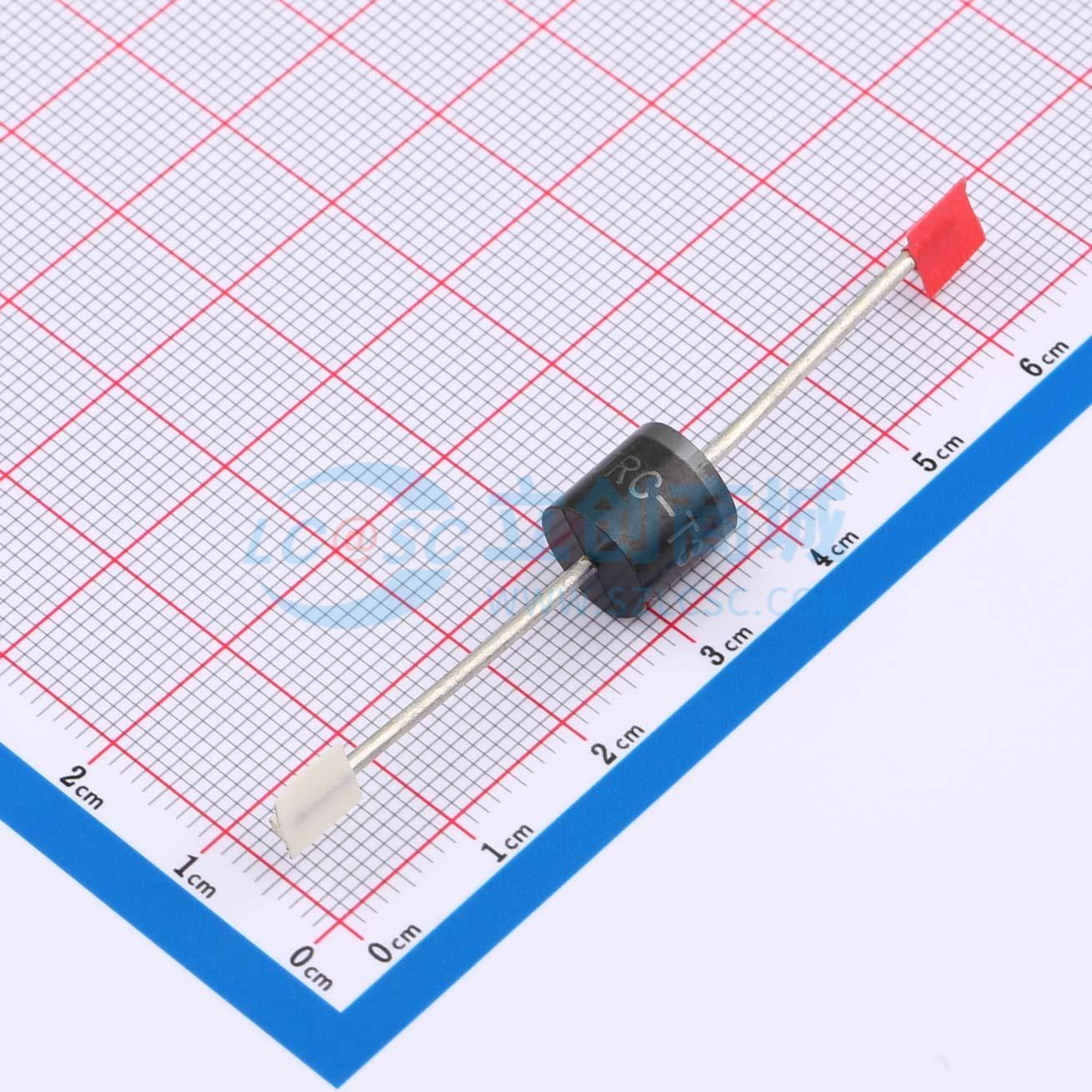

JRC-T36A
单向TVS 36V截止 峰值浪涌电流：200.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JRC-T系列大电流单/双向瞬态抑制器专为高功率直流母线钳位应用而设计。这些器件可提供20V至72V的单/双向端口保护。它们的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JRC-T36A
- 商品编号
- C7502065
- 商品封装
- R-6(P600)
- 包装方式
- 编带
- 商品毛重
- 3.586667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 59.8V | |
| 峰值脉冲电流(Ipp) | 200.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 12kW | |
| 击穿电压 | 40V | |
| 反向电流(Ir) | 5uA | |
| 类型 | TVS |
商品概述
JRC-T系列大电流单/双向瞬态抑制器专为高功率直流母线钳位应用而设计。这些器件可提供20V至72V的单/双向端口保护。它们的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。
商品特性
- 低增量浪涌电阻。
- 出色的钳位能力。
- 在22V以上时，典型反向电流小于5μA。
- 除双向器件外，色带表示阴极。
- 在10/1000μs波形下，具有12000W的峰值脉冲功率能力。
- 快速响应时间：从0V到最小击穿电压（VBR）通常小于1.0ps。
- 引脚：镀锡，符合J-STD-002可焊性要求。
- 通过UL 497B项目认证。（文件编号：E480698）
- 适用于高可靠性应用和汽车级（通过AEC-Q101认证）。
