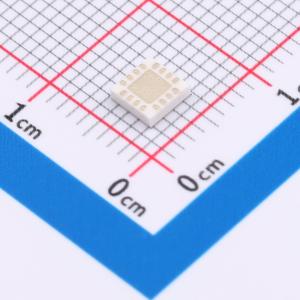

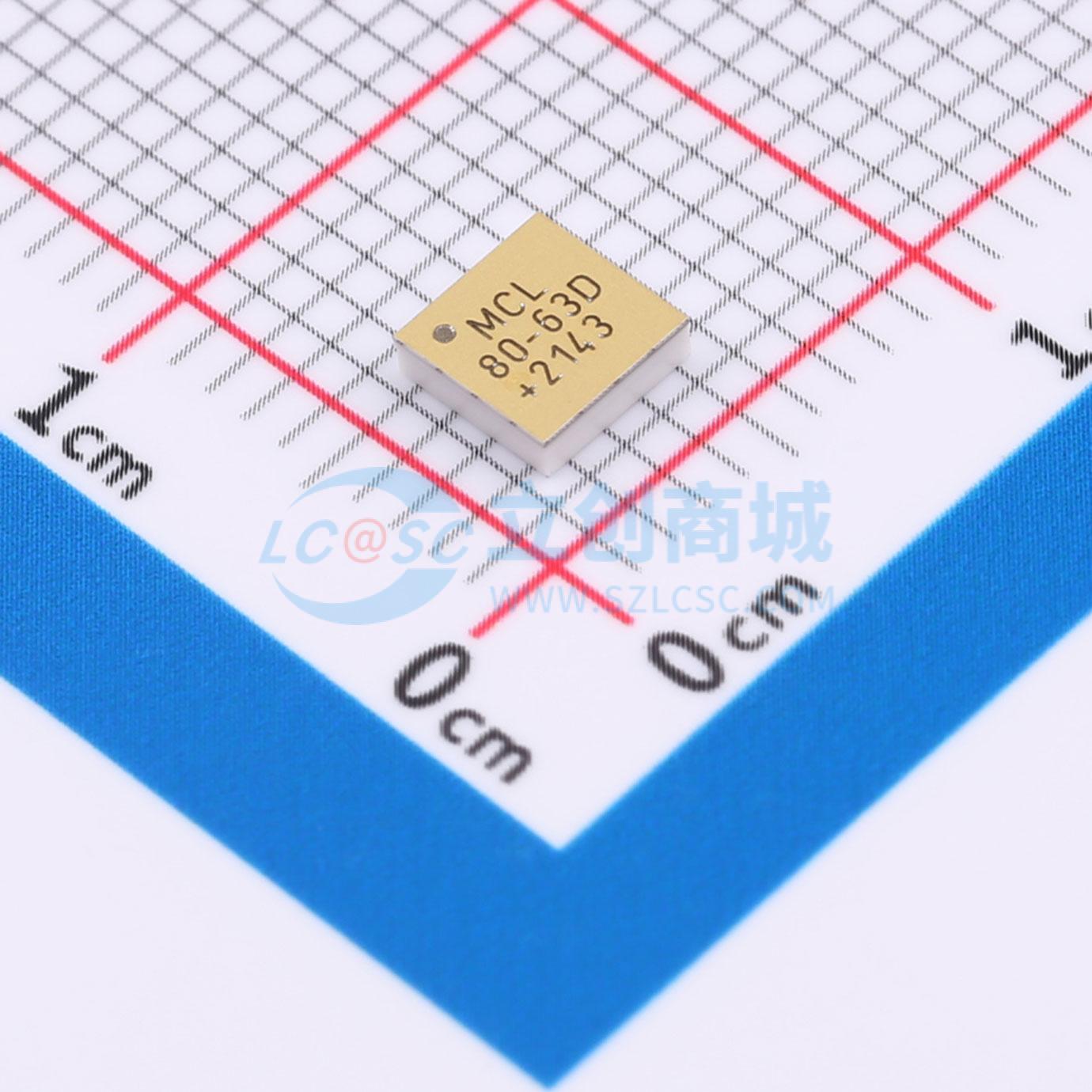

温馨提醒：图片仅供参考，商品以实物为准

CSWA2-63DR+

50Ω高隔离度吸收型SPDT射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CSWA2-63DR+是一款50Ω高隔离度吸收型SPDT射频开关，适用于无线通信应用，覆盖500至6000MHz的宽带频率范围，具有低插入损耗。该开关在非吸收模式下也可使用，工作电压范围为+3V至+5V。内部包含CMOS驱动器，采用低剖面密封小型封装，尺寸为4mmx4mmx1.2mm。预期MTBF为373年，可在振动、加速度、机械冲击和HTOL条件下进行测试。
品牌名称: Mini-Circuits
商品型号: CSWA2-63DR+
商品编号: C7501186
商品封装: SMD
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

一款50Ω高隔离、吸收式单刀双掷（SPDT）射频开关，专为无线应用设计，覆盖500至6000 MHz的宽频率范围，插入损耗低。在非吸收模式下，该开关可低至0.3 MHz使用。它也可在0.3 - 3000 MHz的75Ω系统中使用。该开关采用+3V至+5V的单电源电压工作。该器件包含一个内部CMOS驱动器。开关采用低矮密封的超小尺寸封装，尺寸为4mm×4mm×1.2mm。在85℃外壳温度下，预计平均无故障工作时间（MTBF）为373年。

商品特性

宽带宽，500至6000 MHz
高隔离度，在1 GHz时典型值为65 dB
低插入损耗，典型值为1.0 dB
内部CMOS驱动器
快速切换，上升/下降时间典型值为30 ns
坚固耐用，适用于恶劣环境
密封封装
宽工作温度范围，-55℃至125℃

应用领域

自动切换网络
蜂窝通信
个人通信网（PCN）
工业、科学和医疗（ISM）频段、宽带码分多址（WCDMA）、全球微波互联接入（WiMAX）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	500MHz~6GHz
	隔离度	65dB

	属性	参数值
	插入损耗	1dB
	P1dB	30dBm
	工作电压	3V~5V
	工作温度	-55℃~+125℃
