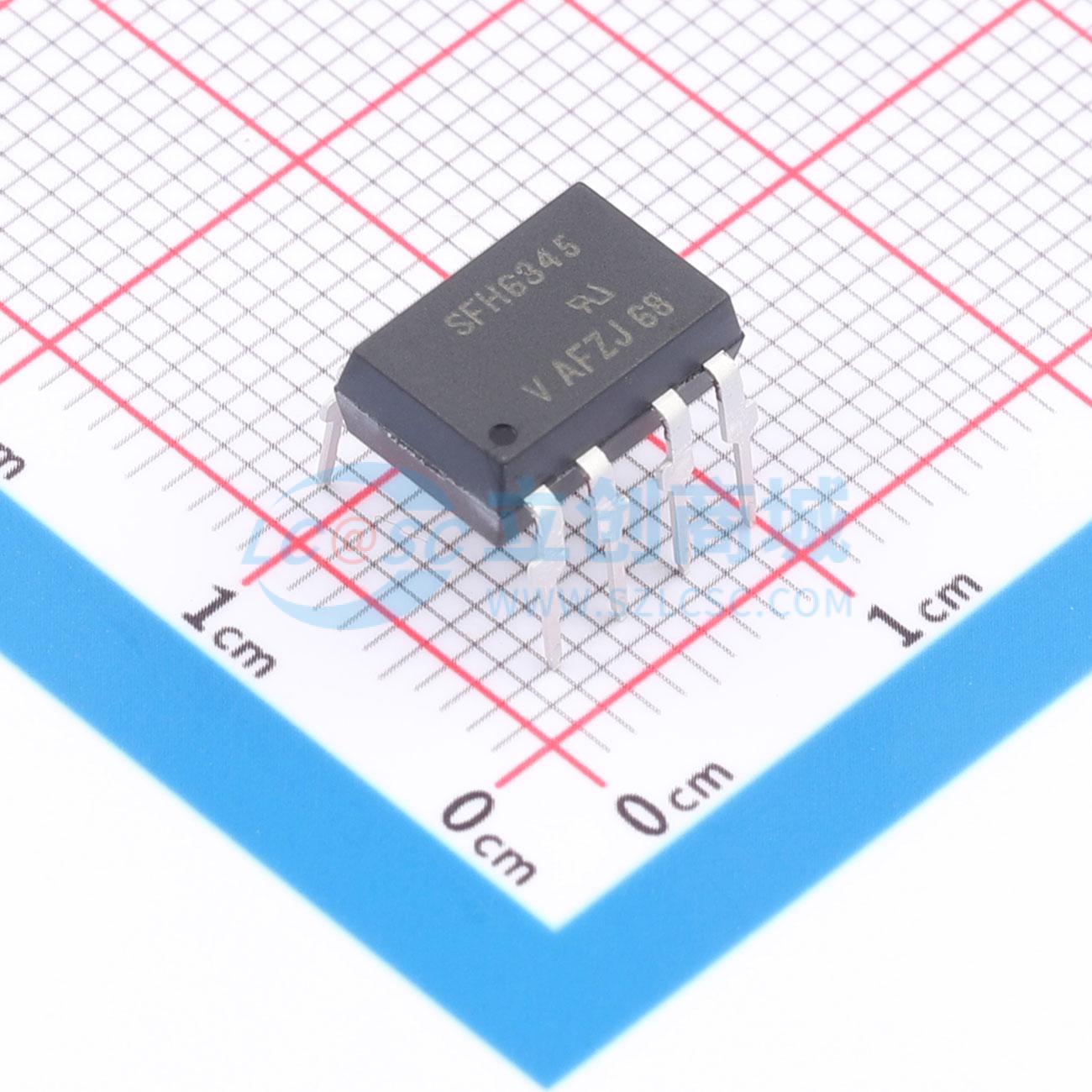

温馨提醒：图片仅供参考，商品以实物为准

SFH6345

模拟高速耦合器，高抗噪性，1 MBd，15 kV/μs

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SFH6345是一款光耦合器，采用GaAlAs红外发光二极管，与由光电二极管和高速晶体管组成的集成光电探测器进行光耦合，采用DIP - 8塑料封装。该器件与6N135类似，但探测器上额外增加了一个法拉第屏蔽层，可增强输入 - 输出的dV/dt抗扰度。信号可在两个电气隔离的电路之间传输，最高频率可达2 MHz
品牌名称: VISHAY(威世)
商品型号: SFH6345
商品编号: C7500575
商品封装: DIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	输出通道数	-
	集射极饱和电压(VCE(sat))	100mV@16mA,2.4mA
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	15%
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	-
	正向电流(If)	25mA

商品概述

SFH6345是一款光耦合器，采用GaAlAs红外发光二极管，与由光电二极管和高速晶体管组成的集成光电探测器进行光耦合，封装形式为DIP - 8塑料封装。该器件与6N135类似，但探测器上额外增加了法拉第屏蔽层，可增强输入 - 输出的dV/dt抗扰度。信号可在两个电气隔离的电路之间传输，最高频率可达2 MHz。这是工业通信总线隔离以及隔离驱动电路应用（如IPM（智能功率模块）驱动器）的理想解决方案。

商品特性

无基极连接的高速光耦合器，无铅
隔离测试电压：5300 VRMS
GaAlAs发射器
集成光电二极管和晶体管的探测器，符合RoHS标准
高数据传输速率：1 MBit/s，无卤素
与TTL兼容
集电极开路输出，符合环保标准[5 - 2008]
电流传输比（CTR）相对于正向电流具有良好的线性度
场效应稳定
耦合电容低
极高的共模瞬态抗扰度：在VCM = 1500 V时，dV/dt ≥ 15 kV/μs

应用领域

数据通信
IGBT驱动器
可编程控制器
IPM（智能功率模块）驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.33V
	输出电流	8mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	3V
	负载电压	-
