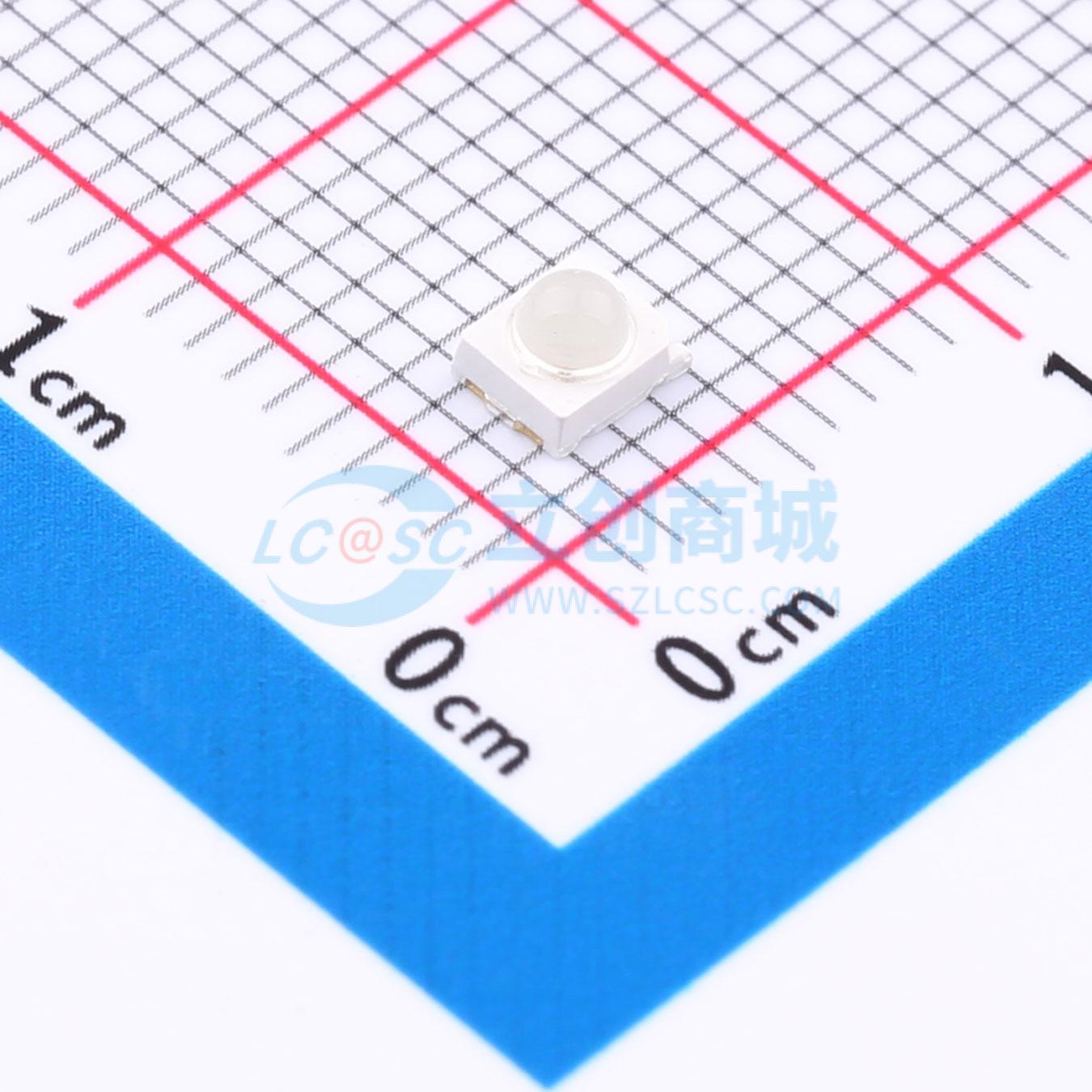

该产品采用无色透明硅胶封装，使用3036支架，发光颜色为红光，波长为620nm，发光角度为30度，属于静电敏感材质。其标注尺寸单位为毫米，除特别标注外，所有尺寸允许公差为±0.1mm。光性能特点中，θ1/2是半值角，指辐射强度是光学中心线光强的1/2到光学中心线的角度；上述辐射通量的测试允许公差是±10%，电压测量误差为±0.1V，波长测量误差为±1nm。使用时请用恒流驱动，恒压驱动时电流偏差会较大。在保存及使用时，打开包装前，LED应存放在30°C / 60% RH或以下的环境中；打开包装后，LED应置于20~30°C / 30% RH或以下的环境中使用。模塑封装及表面贴装LED开封后要在24小时之内使用，为避免环境影响，建议拆封后经过80°C / 24H除湿，未用完的LED需及时做抽真空包装处理，避免再次使用时发生失效。若干燥剂褪色或过期使用，需进行干燥烘烤：80±5°C / 24小时。LED的胶表面易沾灰尘，需要做好相关防尘措施。取放时，夹取LED只能触及支架体，镊子等工具不要对透镜施压，更不要刺或推透镜。在热量处理方面，当驱动电流过大时，LED的结温会超过限制值，这将导致LED寿命严重缩短，热量处理措施应有效减小应用产品的热阻。通用做法是将LED封装器件安装在金属基板的PCB上。对于1W LED产品，要求金属基板的表面散热面积至少为30cm²（3W产品建议80cm²以上），且其导热系数要高于2.0W/mK。LED与金属基板结合需依靠导热性较好的导热胶，要求导热系数高于1.0W/mK，厚度小于100μm。

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	2.3mm圆形灯头
	发光颜色	红色
	正向压降(Vf)	2V~2.4V
	功率	-
	正向电流	60mA
	波长	620nm~630nm
	峰值波长	-

	属性	参数值
	二极管配置	独立二极管
	透镜颜色	无色透明透镜
	色温	-
	发光强度	12.5cd
	发光角度	30°
	载带方式	-
	工作温度	-40℃~+100℃

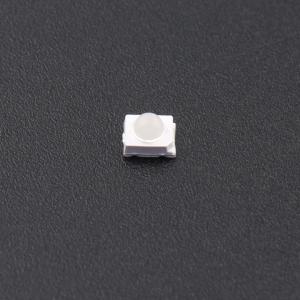

JNJ-LTJR0102W30//12mil/620-625NM
