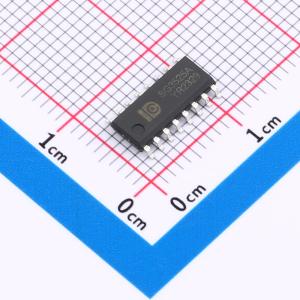

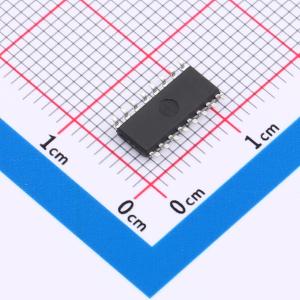

温馨提醒：图片仅供参考，商品以实物为准

SG3525A

PWM控制芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: SG3525A用于所有类型的开关电源上，都可以改进其性能和减少外部元器件数量。芯片 +5.1V 基准电压精度为 ±1%，由于基准电压值在误差放大器的输入共模电压范围内，因此无需外接电阻。SG3525A可以工作在主从模式，也可以与外部时钟同步。
品牌名称: IDCHIP(英锐芯)
商品型号: SG3525A
商品编号: C7498829
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.31928克(g)

商品参数

商品概述

SG3525A用于所有类型的开关电源上，都可以改进其性能和减少外部元器件数量。芯片 +5.1V 基准电压精度为 ±1%，由于基准电压值在误差放大器的输入共模电压范围内，因此无需外接电阻。SG3525A可以工作在主从模式，也可以与外部时钟同步。通过 Cr 与放电端之间的电阻可以调节死区时间。芯片内部其他功能电路还包括：软启动电路、关断电路、欠压锁定电路。SG3525A控制芯片的输出级为大功率图腾柱式输出，其电路电流和吸收电流超过200mA，其给出逻辑电平为‘或非’，关断状态时为低电平。

商品特性

8.0V to 35V操作
5.1V ± 1.0% 平衡参考
100Hz to 400kHz 振荡器范围
分离振荡器同步引脚
可调死区控制
输入欠压闭锁
锁存脉宽调制以防止多个脉冲
逐脉冲关机
双源/下陷输出：±400mA Peak

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	-
	工作电压	8V~35V
	开关频率	100Hz~400kHz
	输出电流	100mA
	耗散功率(Pd)	2000mW；1000mW
	最大占空比	49%

	属性	参数值
	晶体管耐压	-
	拓扑结构	-
	特性	欠压保护(UVP)；软启动
	工作温度	0℃~+70℃
	工作模式	-
	输出电压	-
	反馈方式	-
