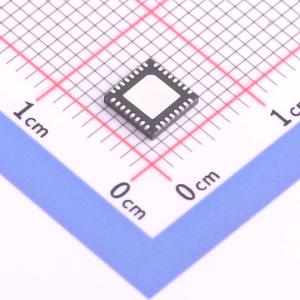

ATMEGA328P-MU

SMT扩展库

嘉立创SMT补贴

品牌名称MICROCHIP(美国微芯)
商品型号
ATMEGA328P-MU
商品编号
C7499261
商品封装
VQFN-32(5x5)
包装方式
编带
商品毛重
1克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	GPIO端口数量	23
	工作电压范围	1.8V~5.5V
	CPU最大主频	20MHz

	属性	参数值
	工作温度范围	-40℃~+85℃
	ADC(位数)	10bit
	USB通用接口	-
	SDIO	-
	DMA(直接存储器存取)	有

详细信息
文档
软件开发
硬件开发
参考设计

详细信息

系列说明
特性

ATmega48A/PA/88A/PA/168A/PA/328/P 系列是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P 系列实现接近每MHz 1 MIPS的吞吐量，允许系统设计人员优化功耗与处理速度。

内存大小汇总

ATMEGA48A/PA/88A/PA/168A/PA/328/P系列特性：

高性能，低功耗Atmel®AVR®8位微控制器系列
先进的RISC架构

- 131强大的指令-多数单时钟周期执行

- 32 × 8通用工作寄存器

- 全静态操作

- 20MHz时，吞吐量可达20MIPS

- 片上2周期乘法器

高耐久性非易失性内存段

- 4/8/16 32kbytes的系统内自编程Flash程序存储器

- 256/512/512/1KBytes EEPROM

- 512/1K/1K/2KBytes内部SRAM

- 写/擦除周期:10000 Flash/100000 EEPROM

- 数据保留:85°C 20年/ 25°C 100年

- 具有独立锁定位的可选引导代码部分

• 通过片上引导程序进行系统内编程

• 真正的同时读-写操作

- 用于软件安全的编程锁

QTouch®库支持

- 电容式触摸按钮，滑块和滚轮

- QTouch和QMatrix®采集

- 多达64个感应通道

外围功能

- 两个带有独立预分频器和比较模式的8位定时器/计数器

- 1个16位定时器/计数器，具有独立的预分频器，比较模式和捕获模式

- 带有独立振荡器的实时计数器

- 6个PWM通道

- 采用TQFP和QFN/MLF封装的8通道10位ADC温度测量

- 采用PDIP封装的6通道10位ADC温度测量

- 可编程串行USART

- 主/从SPI串行接口

- 面向字节的2线串行接口(与Philips I2C兼容)

- 带有独立片内振荡器的可编程看门狗定时器

- 片上模拟比较器

- 引脚更改中断和唤醒

特殊的微控制器功能

- 上电复位和可编程掉电检测

- 内部校准振荡器

- 外部和内部中断源

- 六种睡眠模式:空闲、ADC降噪、省电、掉电、待机、长时间待机

I/O和封装

- 23条可编程I/O线

- 28引脚PDIP, 32引脚TQFP, 28 焊盘 QFN/MLF和32 焊盘 QFN/MLF

工作电压:

- 1.8V ~ 5.5V

温度范围:

- -40°C ~ +85°C

速度等级:

- 0MHz ~ 4MHz@1.8V ~ 5.5V, 0MHz ~ 10MHz@2.7V ~ 5.5V，0MHz ~ 20MHz@4.5V ~ 5.5V

在1MHz, 1.8V, 25℃ 功耗

- 主动模式: 0.2mA

- 掉电模式:0.1uA

• 省电模式:0.75uA(包括 32kHz RTC)

文档

用户手册

MICROCHIP(美国微芯)_ATmega48A/PA/88A/PA/168A/PA/328/P系列数据手册(英文).pdf 查看详情 MICROCHIP(美国微芯)_ATmega328P系列完整数据表(英文).pdf 查看详情 MICROCHIP(美国微芯)_AVR微控制器硬件设计注意事项(英文).pdf 查看详情 MICROCHIP(美国微芯)_ATmega328/P和ATmega328PB的区别(英文).pdf 查看详情 MICROCHIP(美国微芯)_ATmega48A/PA/88A/PA/168A/PA/328/P硅勘误表和数据表说明(英文).pdf 查看详情

应用笔记

MICROCHIP(美国微芯)_SPI的设置和使用应用说明(英文).pdf 查看详情 MICROCHIP(美国微芯)_访问AVR设备的EEPROM例程(英文).pdf 查看详情 MICROCHIP(美国微芯)_面向8位AVR微控制器的高效C编码应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_AVR定时器的设置和使用应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_通过UART对内部RC振荡器进行运行时校准应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_在tinyAVR和megaAVR设备上使用C语言的AVR USART应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_优化8位AVR微控制器C代码的提示和技巧应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_振荡器PCB布局的最佳实验应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_用通用IO直接驱动LCD应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_对megaAVR设备使用外部中断应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_具有篡改检测功能的单相功率/电能表应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_将带有存储程序内存SPM指令的AVR配置为自编程应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_使用USI模块作为WEI Master应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_EMC设计注意事项(英文).pdf 查看详情 MICROCHIP(美国微芯)_使用LPM指令对tinyAVR和megaAVR器件上的程序存储器进行CRC检查应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_从ATmega48/88/168和ATmega48P/88P/168P/328P迁移到ATtiny48/88应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_tinyAVR和megaAVR设备上的4x4键盘按键唤醒应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_AVR微控制器与串行存储器的接口应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_过零检测器应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_ADC的基本概念和参数解析(英文).pdf 查看详情 MICROCHIP(美国微芯)_步进电机的线性速度控制应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_使用32kHz XTAL对内部RC进行运行时校准应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_低抖动多通道软件PWM应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_RC振荡器的运行时校准和补偿应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_基于tinyAVR和megaAVR器件的三相BLDC电机的无传感器控制应用笔记(英文).pdf 查看详情 MICROCHIP(美国微芯)_实时时钟RTC使用异步定时器应用笔记(英文).pdf 查看详情 STC(宏晶)_数字设备中进行算术运算基本知识(中文).pdf 查看详情
