温馨提醒：图片仅供参考，商品以实物为准

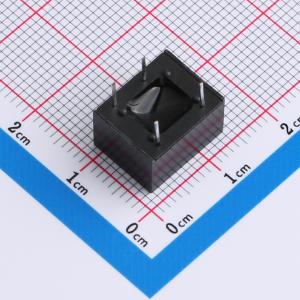

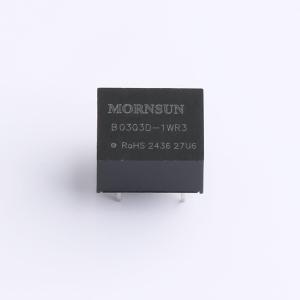

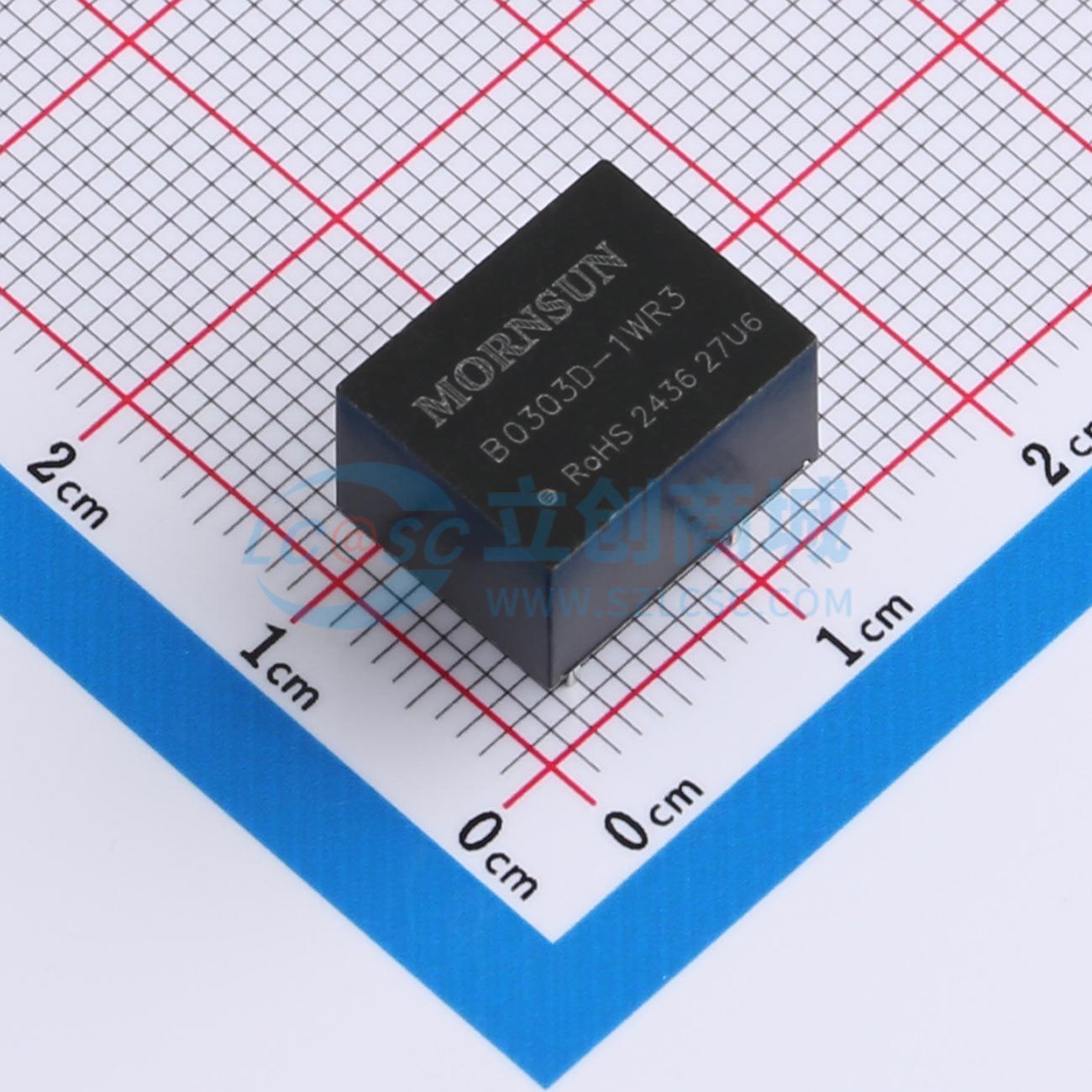

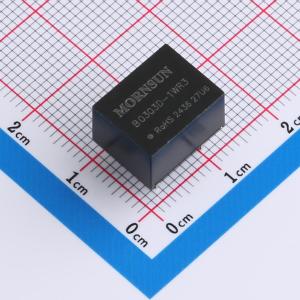

B0303D-1WR3
1W 隔离 DC-DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。工作环境温度范围：-40℃至+105℃。高效率达82%。输入输出隔离测试电压：1.5kV DC。行业标准引脚输出。应用：纯数字电路。低频模拟电路
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B0303D-1WR3
- 商品编号
- C7498681
- 商品封装
- DIP
- 包装方式
- 管装
- 商品毛重
- 1.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 2.97V~3.63V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | 3.3V | |
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 静态电流(Iq) | 12mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 10.16mm | |
| 高度 | 8.2mm |
商品概述
B03_D-1WR3系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计的。
商品特性
- 可持续短路保护
- 工作温度范围： -40 °C to +105 °C
- 效率高达 82%
- 隔离电压1500VDC
- 国际标准引脚方式
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
