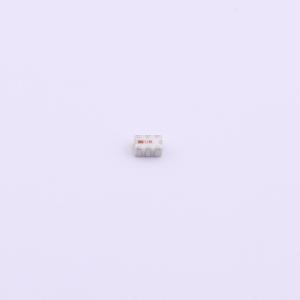

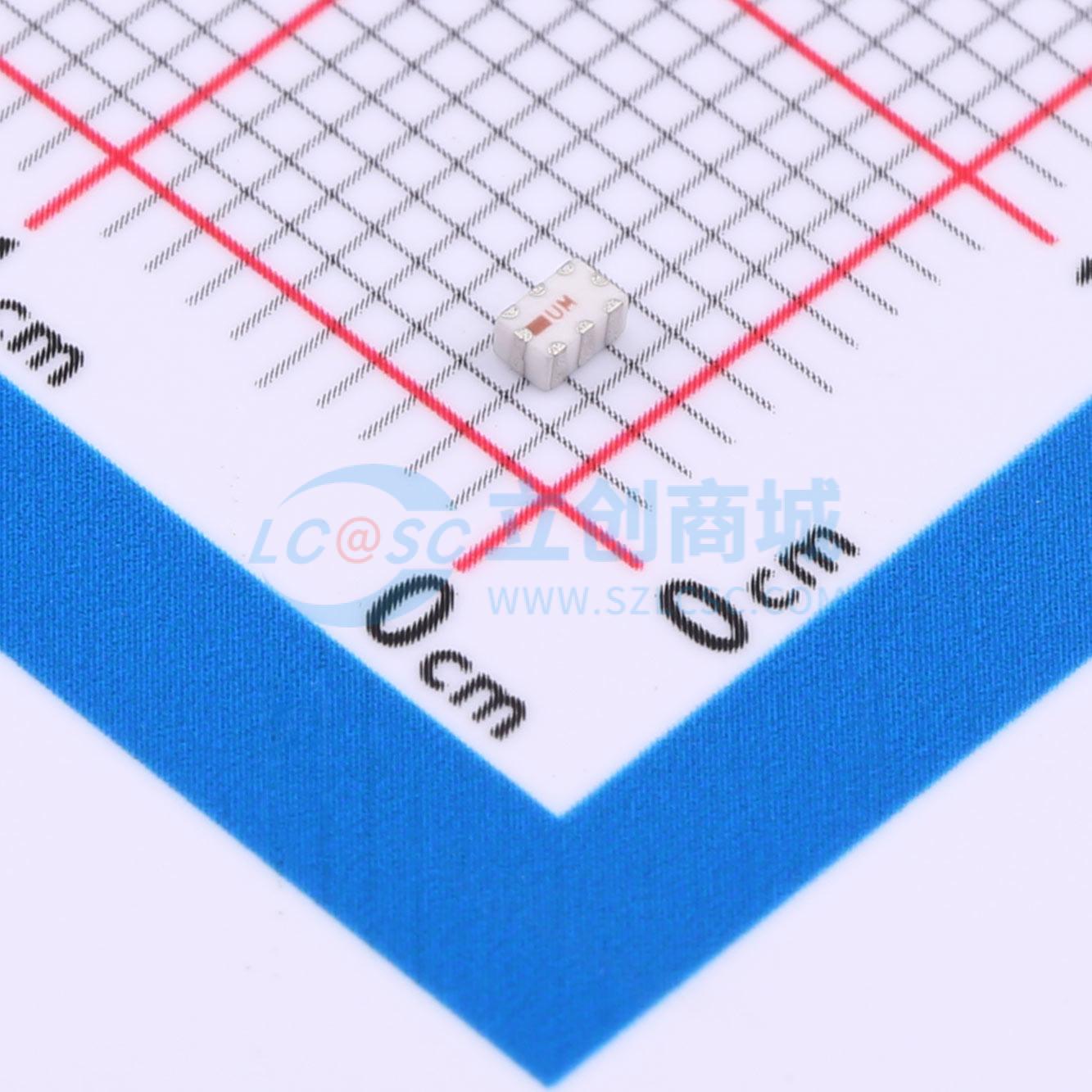

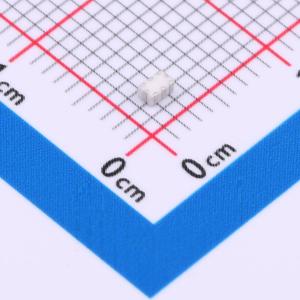

LFCG-3700+
陶瓷低通滤波器，带宽从DC到3700MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款LTCC低通滤波器，通带范围为直流至3700 MHz，支持多种应用。该型号典型通带插入损耗为1.3 dB，由于组件之间的相互作用最小化的布局，具有非常好的阻带抑制能力。它可处理高达4.5W的射频输入功率，工作温度范围为 -55至 +125°C。采用微小的0805陶瓷封装，带有环绕式引脚，适用于密集的PCB布局，且由于寄生效应引起的性能变化极小。
- 品牌名称
- Mini-Circuits
- 商品型号
- LFCG-3700+
- 商品编号
- C7498656
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 中心频率 | - | |
| 截止频率 | 4.36GHz | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | - | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 2.1dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
Mini-Circuits的LFCG - 3700+是一款LTCC低通滤波器，通带范围为直流至3700 MHz，支持多种应用。该型号典型通带插入损耗为1.3 dB，由于采用精心设计的布局，组件间相互作用极小，因此具有非常好的阻带抑制能力。它可处理高达4.5W的射频输入功率，工作温度范围为 - 55至 + 125℃。该滤波器采用小巧的0805陶瓷封装，带有环绕式端接，非常适合密集的PCB布局，且由于寄生效应导致的性能变化极小。
商品特性
- 低损耗，典型值1.3 dB
- 良好的抑制能力，典型值44 dB
- 出色的功率处理能力，4.5W
- 超小尺寸0805（0.079英寸×0.049英寸×0.037英寸）
- 温度稳定的LTCC结构
应用领域
- 测试与测量
- 电信与宽带无线应用
- 公共安全通信
- 卫星通信调制解调器
