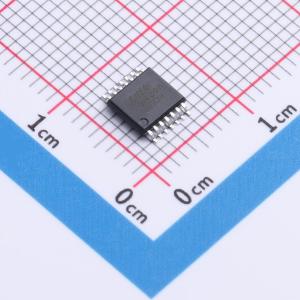

温馨提醒：图片仅供参考，商品以实物为准
TPW4066-TR
四通道单刀单掷模拟开关，适用于模拟或数字复用/解复用应用，低功耗、高开关速度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW4066-TR
- 商品编号
- C7497362
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.0902克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 150Ω@4.5V | |
| 工作电压 | 3V~12V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 70ns | |
| 关闭时间(toff) | 60ns | |
| 带宽 | 200MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道 |
商品概述
TPW4066是一款四通道单刀单掷模拟开关，适用于模拟或数字多路复用器/解复用器应用。该器件具有四个数字选择输入，用于独立控制四个开关。它采用增强型工艺设计，实现了低功耗和高开关速度。该器件作为多路复用器或解复用器均能良好工作，其输入范围可扩展至电源电压。
商品特性
- 模拟开关电压：3.3 V，5 V，10 V
- 低导通电阻：在 VS = 9 V 时典型值为 50 Ω；在 VS = 4.5 V 时典型值为 60 Ω；在 VS = 3 V 时典型值为 300 Ω
- 带宽：200 MHz
- 快速开关时间：tON = 60 ns，tOFF = 50 ns
- 先断后通切换
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 仪器仪表
