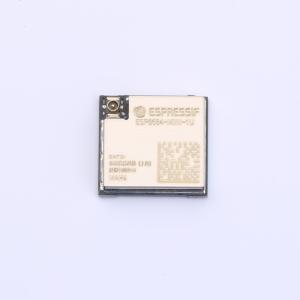

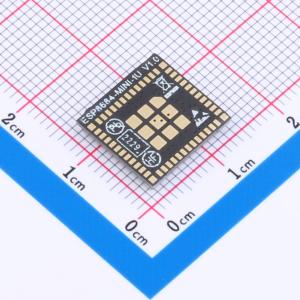

ESP8684-MINI-1U-H4

ESP8684-MINI-1 和ESP8684-MINI-1U 是通用型Wi-Fi 和低功耗蓝牙(Bluetooth LE) 模组，体积小，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 这两款模组均有两款变型，分别搭载ESP8684H2 和ESP8684H4 芯片。ESP8684H2 和ESP8684H4 芯片同属ESP8684 系列芯片，搭载RISC-V 32 位单核处理器。 ESP8684 系列芯片集成了丰富的外设，包括UART、I2C、LED PWM 控制器、通用DMA 控制器、温度传感器和SAR 模/数转换器，还具有单线、双线、四线SPI 接口。 这两款芯片的主要区别仅在于SiP flash 的大小。

• CPU和片上存储器：
  • 内置ESP8684H2或ESP8684H4芯片，RISC-V32位单核微处理器，主频最高120 MHz
  • 576 KB ROM
  • 272 KB SRAM（其中16 KB专用于cache）
  • SiP flash（不同型号有差异）
  • 引入cache机制的flash控制器
  • 支持flash在电路编程(ICP)
• Wi-Fi：
  • 支持IEEE 802.11 b/g/n协议
  • 工作信道中心频率范围：2412 ~ 2484 MHz
  • 在2.4 GHz频带支持20 MHz频宽
  • 支持1T1R模式，数据速率高达72.2 Mbps
  • 无线多媒体(WMM)
  • 帧聚合(TX/RX A-MPDU, TX/RX A-MSDU)
  • 立即块确认(Immediate Block ACK)
  • 分片和重组(Fragmentation and defragmentation)
  • 传输机会(Transmit opportunity, TXOP)
  • Beacon自动监测（硬件TSF）
  • 3×虚拟Wi-Fi接口
  • 同时支持基础结构型网络 (Infrastructure BSS)Station模式、SoftAP模式、Station + SoftAP模式和混杂模式
• 蓝牙：
  • 低功耗蓝牙(Bluetooth LE)：Bluetooth 5
  • 高功率模式（20 dBm）
  • 速率支持125 kbps、500 kbps、1 Mbps、2 Mbps
  • 广播扩展(Advertising Extensions)
  • 多广播(Multiple Advertisement Sets)
  • 信道选择(Channel Selection Algorithm #2)
  • Wi-Fi与蓝牙共存，共用同一个天线
• 外设：
  • GPIO、SPI、UART、I2C、LED PWM控制器、通用DMA控制器、温度传感器、SAR模/数转换器
• 模组集成元件：
  • 26 MHz的集成晶振
• 天线选型：
  • 板载PCB天线(ESP8684-MINI-1)
  • 通过连接器连接外部天线(ESP8684-MINI-1U)
• 工作条件：
  • 工作电压/供电电压：3.0 ~ 3.6 V
  • 工作环境温度：-40 ~ 105 °C

• 零售餐饮– POS系统
• 智能手表、智能手环
• 服务机器人
• OTT电视盒、机顶盒设备
• 通用低功耗IoT传感器集线器
• 具有数据上传功能的玩具和接近感应玩具
• 通用低功耗IoT数据记录器
