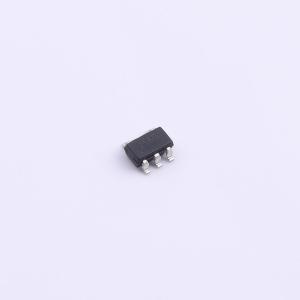

温馨提醒：图片仅供参考，商品以实物为准
TP2581-TR
高电源电压运算放大器，具有低偏移、低功耗和稳定的高频响应
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2581-TR
- 商品编号
- C7496694
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 8V/us | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电流(Ios) | 25pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | - |
商品概述
TP258X系列放大器是最新的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。该系列实现了出色的交流性能，包括10MHz带宽、8V/μs压摆率和100ns过载恢复时间，同时每个放大器仅消耗3mA静态电流；在音频信号范围内实现了极佳的THD+N性能。
商品特性
- 电源电压范围：3V至36V，或±1.5V至±18V
- 差分输入电压范围扩展至电源轨
- 输入轨至负电源轨，输出轨到轨
- 快速响应：10MHz带宽，8 V/μs压摆率，100ns过载恢复
- 低失调电压：在25℃时最大±3mV，在-40℃至85℃时最大±3.5mV，在-40℃至125℃时最大±4mV
- 极低THD+N：在增益为1、20kHz时为0.0007%
- 出色的EMIRR：在900MHz时为58dB
- 2KV HBM，1KV CDM，150mA闩锁
- 工作温度范围：-40℃至125℃
应用领域
- 音频
- 传感器接口
- 电机控制
