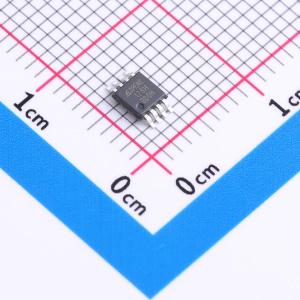

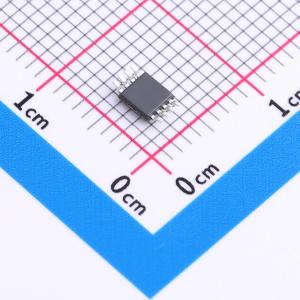

温馨提醒：图片仅供参考，商品以实物为准

TPT75176H-VS1R

±15kV ESD保护，10Mbps，全失效安全，RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高数据速率：在5V供电下达到10Mbps；增强型RS-485收发器，符合TIA/EIA-485-A标准，具有±15kV IEC-ESD保护，适用于高速PROFIBUS应用。
品牌名称: 3PEAK(思瑞浦)
商品型号: TPT75176H-VS1R
商品编号: C7495292
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.104313克(g)

商品参数

商品概述

增强型RS485，超越标准TIA/EIA - 485 - A，具备±15KV IEC - ESD保护，采用3V~5.5V供电，是一款用于平衡通信的单收发器。它还具备高速PROFIBUS应用所需的更大输出电压和更高数据速率（高达10Mbps），并提供工业级和扩展工业级（-40℃至+125℃）温度范围。该收发器需要3V~5.5V的容错电源，在5V供电条件下可提供至少2.1V的差分输出电压。这意味着在高达10Mbps的卓越数据速率下，它具有更好的抗噪能力（数据完整性）、更远的传输距离，或者能够在“星形”或其他非标准总线拓扑中驱动多达三个120Ω终端。接收器（Rx）输入采用“全故障安全”设计，确保在Rx输入悬空、短路或端接但无驱动时，Rx输出为逻辑高电平。Rx输出具有高驱动电平（典型值>25mA），便于设计光隔离接口。 TPT75176H提供SOP8、MSOP8和DFN3X3 - 8L封装，工作温度范围为-40℃至125℃。

商品特性

高数据速率：5V供电时可达10Mbps；Tx/Rx传播延迟最大30/50ns；偏斜最大6ns
全故障安全（开路、短路、端接）接收器
总线上最多可连接256个节点（1/8单位负载）
宽电源电压范围：3V至5.5V
低静态电源电流：1.65mA
总线引脚保护：±15kV HBM保护，±15kV IEC - ESD
无铅

应用领域

PROFIBUS DP和FMS网络
SCSI “Fast 40”驱动器和接收器
电机控制器/位置编码器系统
工厂自动化
现场总线网络
工业/过程控制网络

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V

	属性	参数值
	数据速率	10Mbps
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	1.65mA
