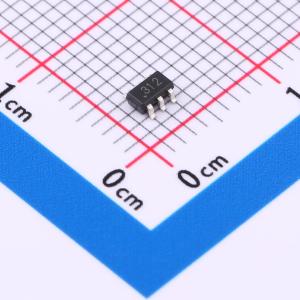

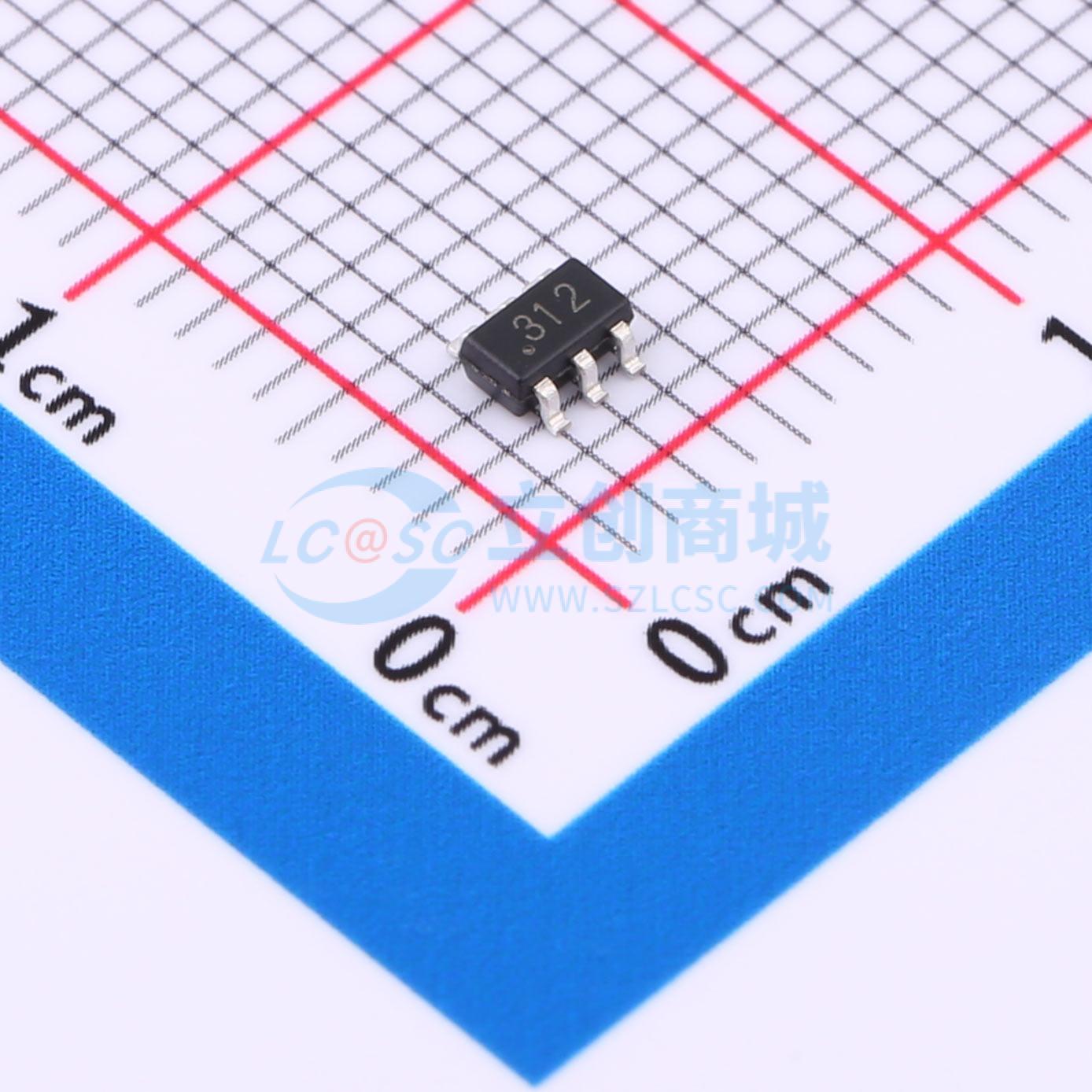

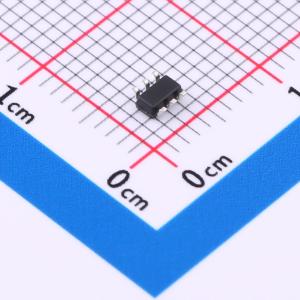

CN312
可调整迟滞的超低功耗电池检测集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成电路 CN312是一款可调整迟滞的低功耗电压检测集成电路。芯片内部包括电压比较器，带隙基准源，延时电路和迟滞控制电路等。 在上电后的一段时间tRESET(最小25毫秒)内，LBO管脚输出高电平， 管脚输出低电平。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN312
- 商品编号
- C7495114
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 1.8V~6V | |
| 电池类型 | 镍镉电池；镍氢电池；铅酸电池；锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 2.7uA |
商品概述
CN312是一款可调整迟滞的低功耗电压检测集成电路。芯片内部包括电压比较器，带隙基准源，延时电路和迟滞控制电路等。 在上电后的一段时间tRESET(最小25毫秒)内，LBO管脚输出高电平， 管脚输出低电平。 如果被监测电压低于CN312下行阈值，在短暂延时 (典型值13us) 后， 输出低电平，LBO输出高电平。如果被监测电压高于CN312上行阈值持续时间超过延时tD时(最小25毫秒)后， 输出高电平，LBO输出低电平。上行阈值和下行阈值的差值是CN312比较器的迟滞，该迟滞可以消除由于被检测电源噪声或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。由于CN312的上行阈值和下行阈值可独立设置，所以允许比较大的迟滞。 CN312特别适合检测单节或多节锂离子电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池电压。
商品特性
- 阈值检测精度： ±1%
- 迟滞消除了检测输出紊乱
- 迟滞通过外部电阻调整
- 上电有效输出延时：35毫秒（典型值）
- CMOS输出
- 提供低有效和高有效检测输出
- VCC = 3V时，工作电流2.7μA
- 对短时间电源瞬态过滤功能
- 工作环境温度范围： -40°C到 +85°C
- 采用6管脚SOT23封装
- 产品无铅，满足rohs指令，不含卤素
- CN302的升级版本
应用领域
- 电池供电系统
- 单节或多节锂电池检测
- 多节碱性电池，镍镉电池，镍氢电池检测
- 多节铅酸电池检测
