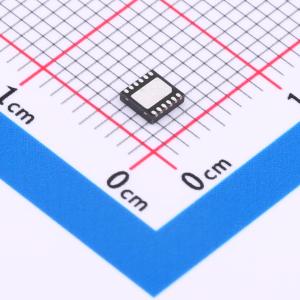

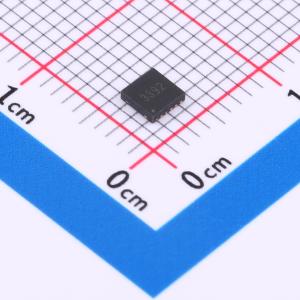

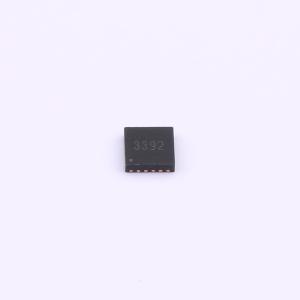

CN3392

是一款升压型两节锂电池充电控制集成电路。输入电压范围到6.5V，内部集成有基准电压源，电感电流检测单元，电池电压检测电路，输出过压保护电路，过温保护单元，电池电压过低保护单元，控制单元和沟道等，非常适合输入，为两节锂电池的充电控制应用，具有外部元件少，功能多，电路简单等优点。 除了适配器供电以外，还可以使用太阳能板供电。 当接通输入电源后，进入充电状态，管脚输出高电平，片内沟道场效应晶体管导通，电感电流上升，输出电容中的能量转移到电池中。当电感电流上升到外部电流检测电阻设置的上限时，片内沟道场效应晶体管截止，电感电流下降，电感中的能量转移到输出电容和电池中。当电感电流下降到外部电流检测电阻设置的下限时，片内沟道场效应晶体管再次导通，如此循环。电池电压经过芯片内部的电阻分压网络反馈到电压比较器，当管脚电压第一次达到典型值时，经过去抖动延时后，进入准恒压充电状态，输入电流降低到恒流时的28%，所以充电电流也降低。在准恒压充电模式，当电池电压第二次达到时，经过去抖动延时后，充电过程结束，片内沟道截止，进入充电结束状态，管脚输出低电平。在充电结束状态，没有电流从输入端流向电池。当管脚电压下降到再充电阈值典型值时，再次进入充电状态。最高工作频率可达。为升压型充电控制集成电路，正常情况下，电池电压高于输入电压。在某些情况下，如果电池电压低于输入电压，甚至电池短路，那么片内沟道场效应晶体管关断时间延长，充电电流变小，对电池起到保护作用。 其他功能包括芯片使能输入端，管芯过温保护和管脚过压保护等。

• 输入电压范围：到
• 工作电流：微安 @ VIN = 5V
• 输入电源自适应功能
• 支持太阳能供电
• 内置N沟道MOSFET
• 电感电流检测
• 高达开关频率
• 准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
• 自动再充电功能
• 高达输出功率
• 当电池电压低于输入电压或者电池短路时，以较小电流充电。
• 芯片使能输入端
• 管芯过温保护
• 电池端过压保护
• 状态指示输出
• 工作温度范围：-40°C 到 85°C
• 管脚封装（3mm×3mm）
• 产品无铅，满足指令要求，不含卤素

• 双节锂电池充电控制
• POS机，电风扇
• 音响
• 独立充电器
