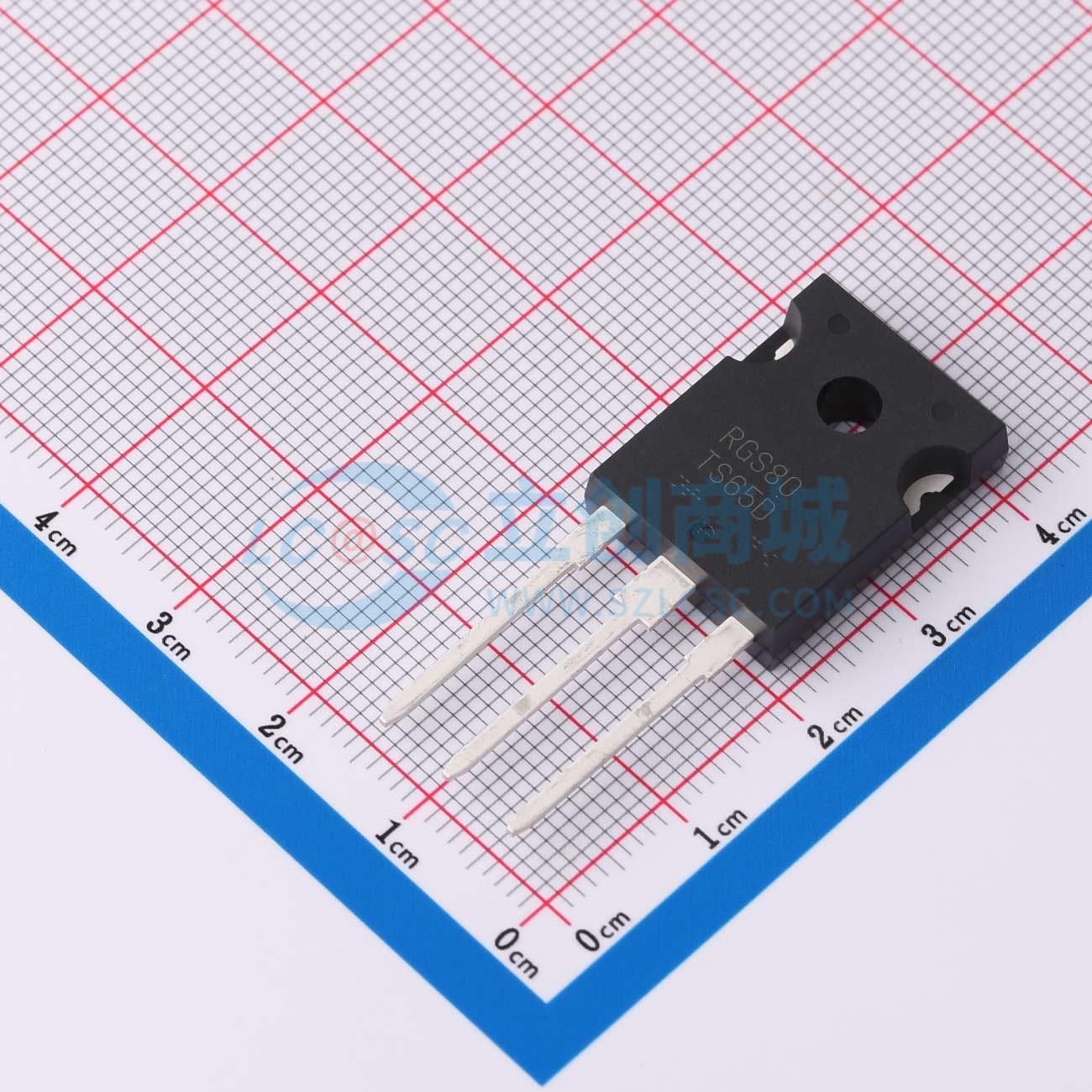

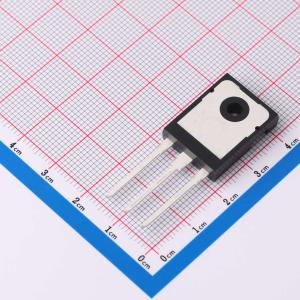

温馨提醒：图片仅供参考，商品以实物为准
RGS80TS65DHRC11
650V 73A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低集电极-发射极饱和电压。 短路耐受时间8μs。 通过AEC-Q101认证。 内置超快软恢复FRD。 无铅镀铅；符合RoHS标准。应用：汽车和工业用通用逆变器
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGS80TS65DHRC11
- 商品编号
- C7493801
- 商品封装
- TO-247N
- 包装方式
- 管装
- 商品毛重
- 8.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 73A | |
| 耗散功率(Pd) | 272W | |
| 输出电容(Coes) | 103pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 栅极阈值电压(Vge(th)) | 5V@2.0mA | |
| 栅极电荷量(Qg) | 48nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.24nF | |
| 开启延迟时间(Td(on)) | 37ns | |
| 关断延迟时间(Td(off)) | 112ns | |
| 导通损耗(Eon) | 1.05mJ | |
| 关断损耗(Eoff) | 1.03mJ | |
| 反向恢复时间(Trr) | 103ns | |
| 工作温度 | -40℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 16pF |
