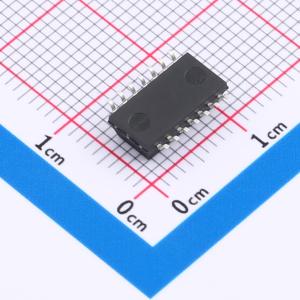

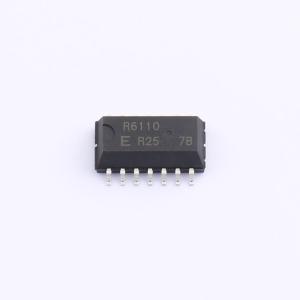

温馨提醒：图片仅供参考，商品以实物为准

X1B0002320001

RX6110SA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RX6110SA B，10.10 x 7.40 x 3.30 mm
品牌名称: EPSON(爱普生)
商品型号: X1B0002320001
商品编号: C7472987
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

实时时钟模块（SPI和I2C总线）具备电源切换功能且低功耗。内置频率校准的32.768 kHz晶体单元。接口类型：通过一个端子可实现接口切换。内置自动电源切换功能。可从VDD高效为连接到VBAT的备用电池（二次电池、大容量电容）充电。检测到VDD电压下降（VDET - ）时自动切换到备用电池。频率输出功能：输出频率可从32.768kHz、1024Hz、1Hz中选择。定时器功能：定时器功能可在65535小时内以1/4096秒为单位进行设置。定时器源时钟为1小时、1分钟、64Hz、4096Hz。事件发生时自动记录到TF - 位，并可通过/IRQ1或/IRQ2引脚输出。闹钟功能：闹钟功能可按星期、日期、小时和分钟设置。闹钟触发时自动记录到AF - 位，并可通过/IRQ1引脚输出。

商品特性

内置频率校准的32.768 kHz晶体单元
通过一个端子可实现接口切换
内置自动电源切换功能
可从VDD高效为连接到VBAT的备用电池（二次电池、大容量电容）充电。检测到VDD电压下降（VDET - ）时自动切换到备用电池
频率输出功能：输出频率可从32.768kHz、1024Hz、1Hz中选择
定时器功能：定时器功能可在65535小时内以1/4096秒为单位进行设置
定时器源时钟为1小时、1分钟、64Hz、4096Hz。事件发生时自动记录到TF - 位，并可通过/IRQ1或/IRQ2引脚输出
闹钟功能：闹钟功能可按星期、日期、小时和分钟设置。闹钟触发时自动记录到AF - 位，并可通过/IRQ1引脚输出

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	I2C；SPI
	工作电压	1.6V~5.5V
	工作电流	-

	属性	参数值
	晶振	内置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	130nA
