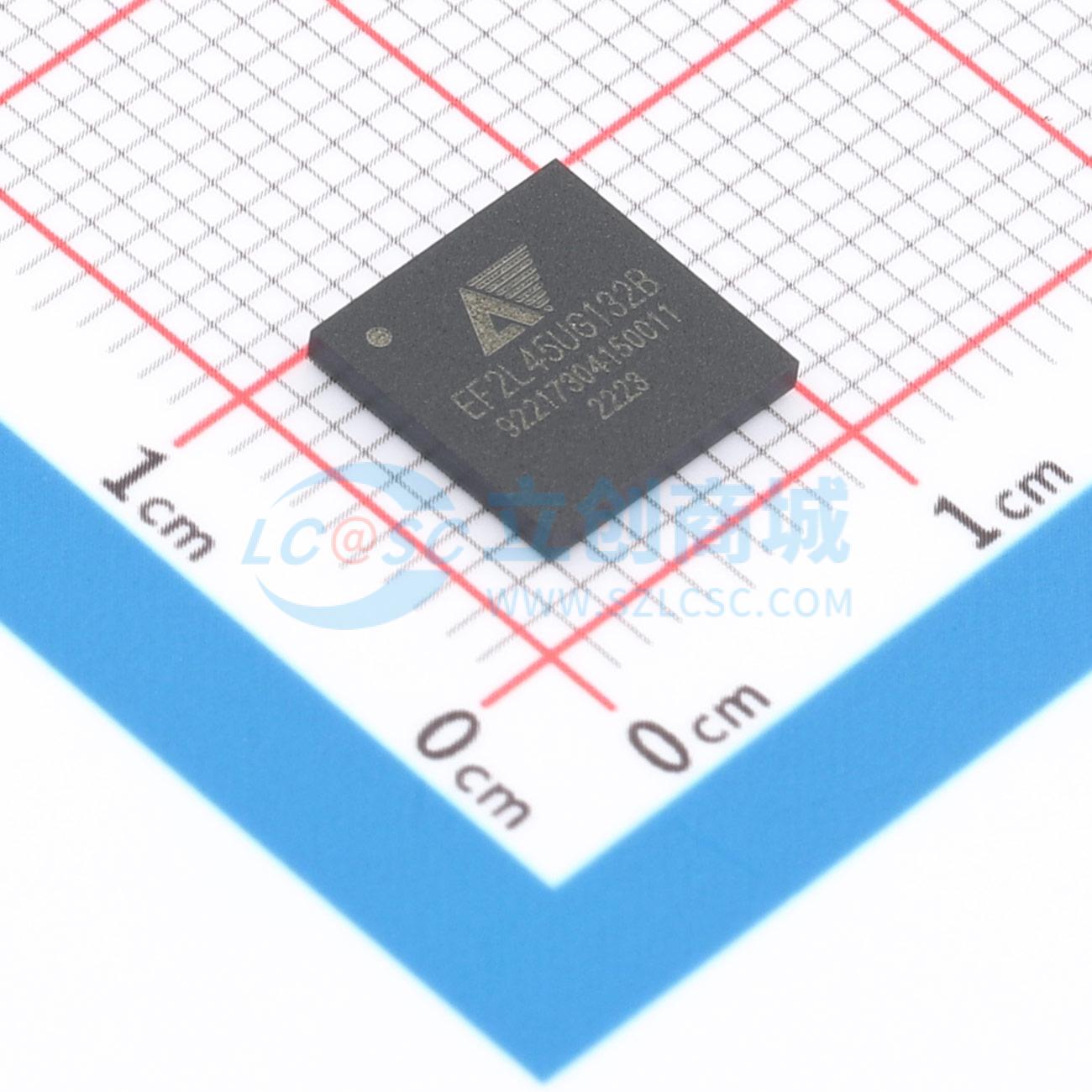

EF2L45UG132B
FPGA低成本低功耗可编程特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 定位低成本、低功耗可编程市场。无需外部配置器件、低密度逻辑容量、丰富的存储器、高速I/O接口速率等特性，使得该FPGA非常适用于高速接口扩展与转换，高速总线扩展，高速存储器控制等应用场景。提供丰富的设计工具帮助用户有效地实现复杂设计。业界领先的综合和布局布线工具，为用户设计高质量产品提供有力保障。
- 品牌名称
- Anlogic(安路科技)
- 商品型号
- EF2L45UG132B
- 商品编号
- C7471967
- 商品封装

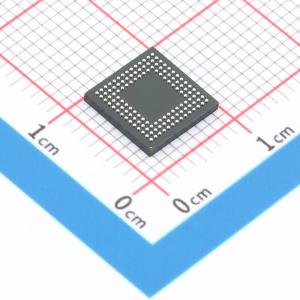

- BGA-132(8x8)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程逻辑器件(CPLD/FPGA) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 支持UID保护；支持热插拔 |
商品概述
安路SALELF2系列FPGA包含多款器件，定位于低成本、低功耗的可编程市场。其无需外部配置器件、具备低密度逻辑容量、丰富的存储器资源以及高速输入/输出接口速率等特性，使其非常适用于高速接口扩展与转换、高速总线扩展以及高速存储器控制等应用场景。安路信息提供丰富的设计工具，帮助用户高效利用EF2平台实现复杂设计。业界领先的综合与布局布线工具，为用户打造高质量产品提供了有力保障。
商品特性
- 灵活的逻辑结构：提供多种器件，规模从1,520至4,480个LUTs，最大用户输入/输出数量达206个。
- 低功耗器件：采用先进的55纳米低功耗工艺。
- 内置Flash：无需外部配置器件，支持快速上电启动。
- 支持分布式和嵌入式存储器：最大支持35Kbits分布式存储器；最大支持684Kbits嵌入式块存储器容量；块存储器支持9K和32K配置，可配置为真双端口，支持多种组合模式，其中9K块存储器自带专用FIFO控制逻辑；额外支持128Kbits、256Kbits存储器。
- 可配置逻辑模块（PLBs）：采用优化的LUT4/LUT5组合设计；支持双端口分布式存储器；支持算术逻辑运算；具备快速进位链逻辑。
- 源同步输入/输出接口：输入/输出单元包含DDR寄存器，支持DDRx1、DDRx2模式。
- 高性能、灵活的输入/输出缓冲器：可配置支持LVTTL、LVMOS（3.3/2.5/1.8/1.5/1.2V）、PCI等单端标准；通过配置支持LVDS、LVPECL等差分标准；支持热插拔；可配置上拉/下拉模式；片内集成100Ω差分电阻；输入/输出缓冲器兼容5V输入。
- 时钟资源：提供16路全局时钟；针对高速输入/输出接口设计有2路输入/输出时钟；优化全局时钟的快速时钟；集成PLLs用于频率综合；提供7路时钟输出；分频系数范围为1至128；支持5路时钟输出级联；支持动态相位选择。
- 配置模式：支持主模式串行SPI（MSPI）、从模式串行（SS）、从模式并行×8（SP）、主模式并行×8（MP）以及JTAG模式（兼容IEEE-1532标准）。
- BSCAN：兼容IEEE-1149.1标准。
- 增强安全设计保护：每个芯片拥有的64位DNA。
- 嵌入式硬核IP：集成ADC，为12比特逐次逼近寄存器型（SAR），提供8个模拟输入通道，采样速率达1MHz（MSPS），内置环形振荡器。
- 丰富封装形式：提供QFP、BGA、LGA等多种封装。
